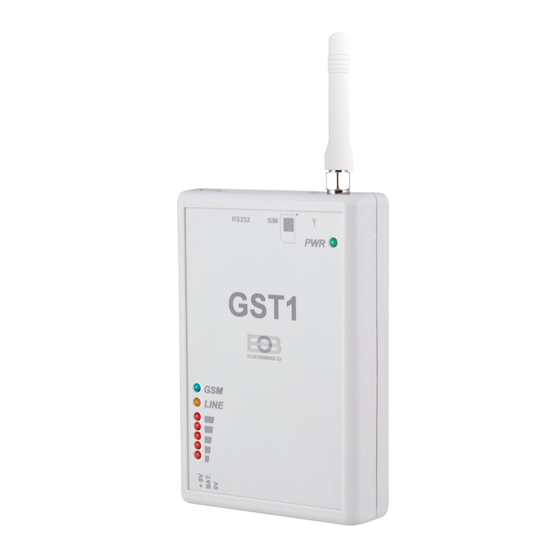

GSM MODUL
zur Fernbedienung von Verbrauchsgeräten per Handy
Modul GST1 dient zur Fernbedienung der Raumthermostate und der zentralen Steuereinheiten der Firma
ELEKTROBOCK CZ s. r. o. Mit Hilfe von SMS-Nachrichten von Ihrem Mobiltelefon ist es möglich, die Raumtemperatur
regulieren oder den aktuellen Zustand des Systems ermitteln. Nach der Ausführung der Aktion bekommen Sie eine
Rückmeldung auf bestimmte Telefonnummer.
Die Inbetriebnahme und Möglichkeiten der Bedienung fi nden Sie in der Bedienungsanleitungen für einzelne
Geräte!

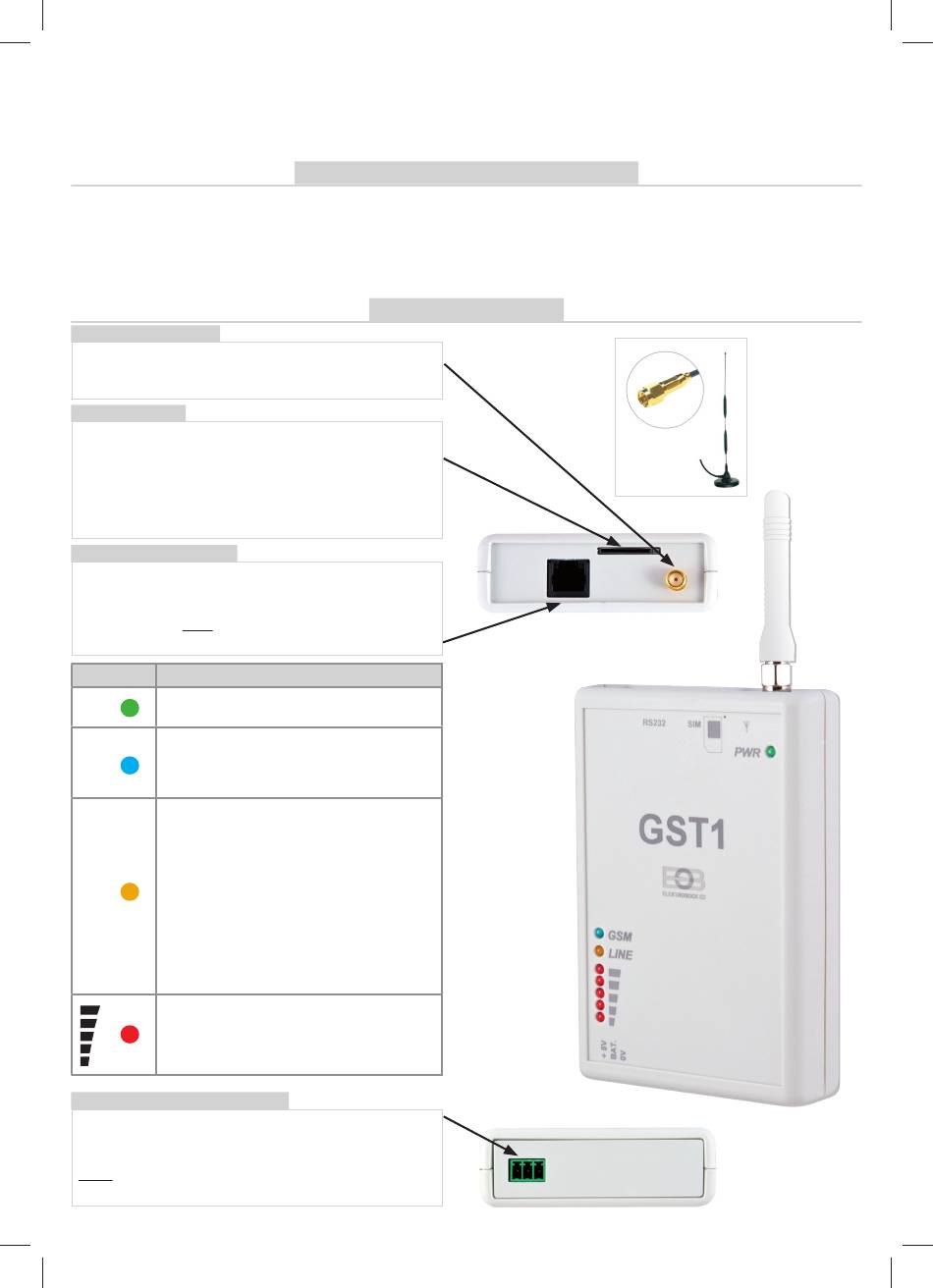

GSM Antenne
Die Antenne darf mit keinen Metallgegenständen abgeschirmt
werden, beim schlechten Signal kann externe Antenne (Bestell
Nr. 1330, GST-Antenne, extern 9dBm) verwendet werden.
SIM-Karte
Es kann eine SIM-Karte aller üblichen Mobilanbieter
verwendet werden. Es wird jedoch empfohlen eine Tochter -
oder Tarif-SIM-Karte zu verwenden (nähere Informationen
fi nden Sie bei Ihrem Mobilanbieter). Vor dem Einlegen der
SIM-Karte in den Modul testen Sie bitte ihre
Funktionsfähigkeit in einem Handy (überprüfen Sie SMS-
Verschicken und Anrufen).
RS232-Stecker
Dient zum Anschluss des Datenkabels (ist Bestandteil der
Lieferung). Es ist nicht möglich das Datenkabel zu verlängern,
sonst können die übertragene Informationen gestört oder
verloren werden! Anm.: bei Verwendung von einem anderen
Kabel verliert das Produkt die GARANTIE!
Funktionsbeschreibung
LED- Dioden
LEUCHTET - nach dem Anschluss der
PWR
Stromquelle ans Netz 230V/ 50Hz
BLINKT - bei der Eingabe vom PIN-Code bis
zur Anmeldung des Modules ins GSM-Netz
GSM
LEUCHTET - SMS wird empfangen (die Diode
erlöscht nach dem Lesen der Nachricht)
LEUCHTET dauerhaft - es wurde kein PIN-
Code eingegeben
eine Möglichkeit signalisiert die Taste TEST auf dem
Thermostat zu drücken oder 3 Minuten auf die
automatische Verbindung zu warten)
2 x BLINKT - Verbindung mit Thermostat ist
LINE
richtig (wiederholt sich bei der Kommunikation
mit dem Thermostat jede 3 Minuten)
BLINKT dauerhaft - Fehler am Modul, Modul
ist nicht angeschlossen (bei dem ersten
Anschluss vom Modul blinkt es für max. 15
Sekunden – der Prozessor wird angelaufen)
max.
-
LEUCHTET zeigen aktuelle Signalgröße an
(leuchtet auch im Fall, wenn keine SIM-Karte
eingelegt ist!)
min.
Stecker – Einspeisung
ist für Anschluss von Adapter (AD05/ 5V, 2.5 A – Bestandteil
der Verpackung) oder Ersatzquelle (ZZ04/900 kein Bestand-
teil der Verpackung) bestimmt.
Anm.: Bei Verwendung von einer anderen Quelle verliert das
Produkt die GARANTIE!
FUNKTIONSBESCHREIBUNG
BESCHREIBUNG
(bei der ersten Einschaltung wird
