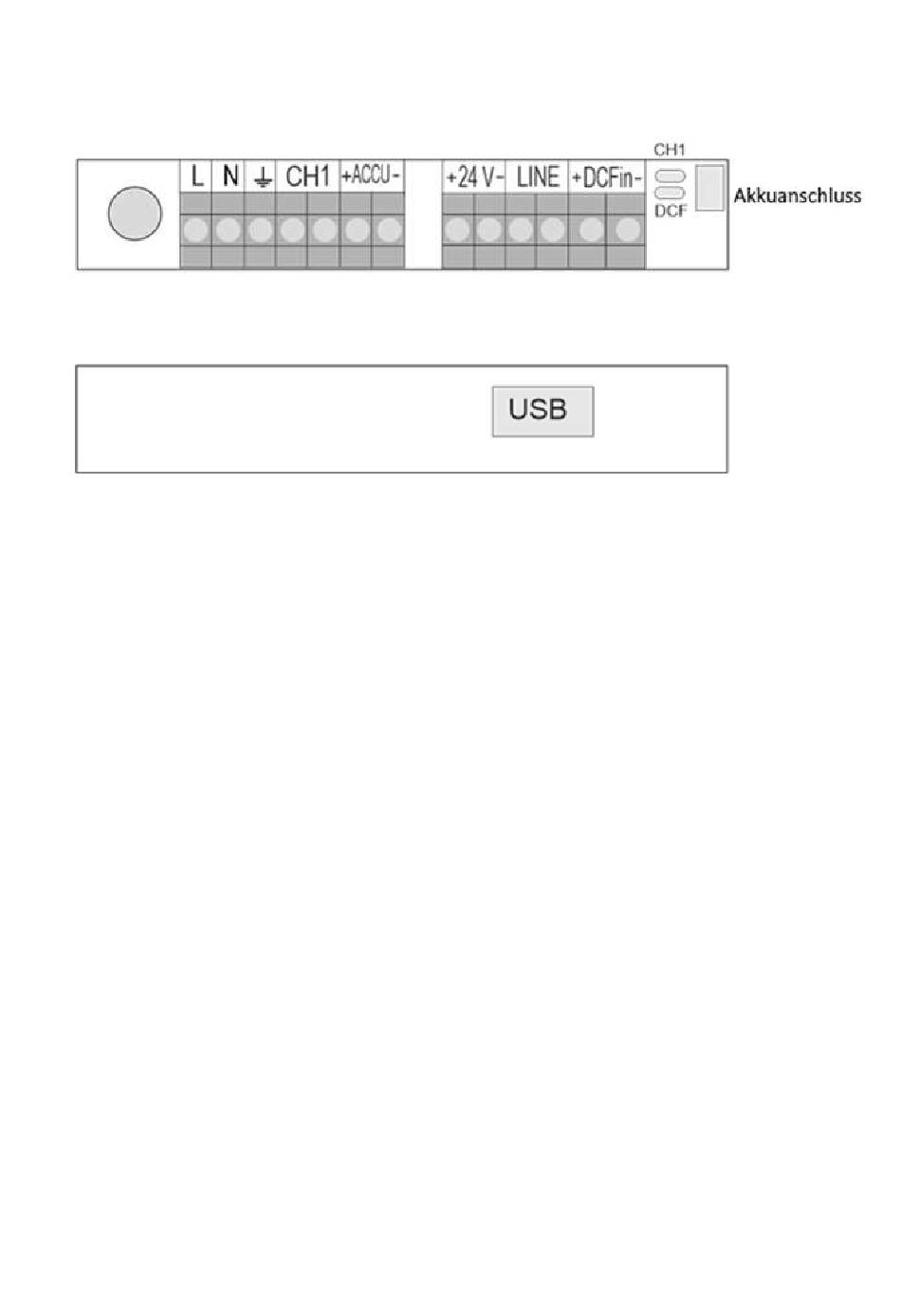

1.2 Anschlüsse DIN-Schiene
Obere Anschlussleiste
Untere Anschlussleiste
Sicherung
L, N, PE
CH1
+ VDC -
+ ACCU –
L1
DCF IN
USB
LED CH1
LED DCF
© MOBATIME
T100 mA / 250 V.
Hauptversorgung, Netzspannung 230 VAC / 50 Hz, 115VAC / 60Hz.
Kanalausgang, max. 250 V, 6 A, 1500 VA, für programmierbare oder
manuelle Schaltungen.
24 VDC-Ausgang zur Versorgung anderer externer Geräte
(z. B. Schulglocken), kann auch als 24 VDC-Versorgungseingang
verwendet werden.
14 V-Ausgang zur Stromversorgung externer Geräte oder zum
Laden externer Akkus.
Ausgang der Nebenuhrlinie.
Eingang des DCF-Funkempfängers.
USB-A-Stecker zum Aufspielen von Wochenprogrammen.
Statusanzeige Kanalausgang.
Anzeige der Empfangsqualität des Funkempfängers.
