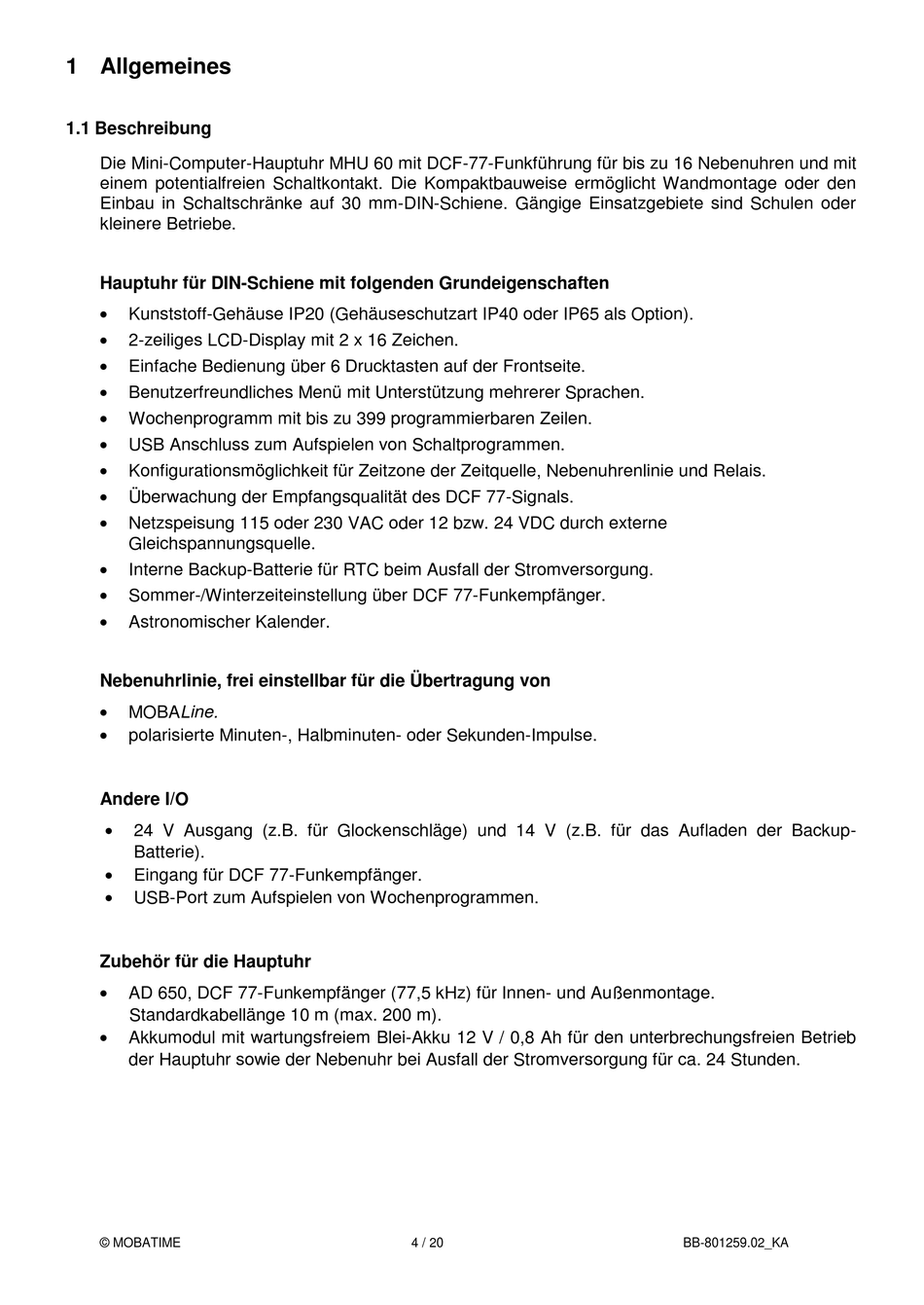

1 Allgemeines

1.1 Beschreibung

Die Mini-Computer-Hauptuhr MHU 60 mit DCF-77-Funkführung für bis zu 16 Nebenuhren und mit
einem potentialfreien Schaltkontakt. Die Kompaktbauweise ermöglicht Wandmontage oder den
Einbau in Schaltschränke auf 30 mm-DIN-Schiene. Gängige Einsatzgebiete sind Schulen oder
kleinere Betriebe.
Hauptuhr für DIN-Schiene mit folgenden Grundeigenschaften

Kunststoff-Gehäuse IP20 (Gehäuseschutzart IP40 oder IP65 als Option).

2-zeiliges LCD-Display mit 2 x 16 Zeichen.

Einfache Bedienung über 6 Drucktasten auf der Frontseite.

Benutzerfreundliches Menü mit Unterstützung mehrerer Sprachen.

Wochenprogramm mit bis zu 399 programmierbaren Zeilen.

USB Anschluss zum Aufspielen von Schaltprogrammen.

Konfigurationsmöglichkeit für Zeitzone der Zeitquelle, Nebenuhrenlinie und Relais.

Überwachung der Empfangsqualität des DCF 77-Signals.

Netzspeisung 115 oder 230 VAC oder 12 bzw. 24 VDC durch externe
Gleichspannungsquelle.

Interne Backup-Batterie für RTC beim Ausfall der Stromversorgung.

Sommer-/Winterzeiteinstellung über DCF 77-Funkempfänger.

Astronomischer Kalender.
Nebenuhrlinie, frei einstellbar für die Übertragung von

MOBALine.

polarisierte Minuten-, Halbminuten- oder Sekunden-Impulse.
Andere I/O

24 V Ausgang (z.B. für Glockenschläge) und 14 V (z.B. für das Aufladen der Backup-
Batterie).

Eingang für DCF 77-Funkempfänger.

USB-Port zum Aufspielen von Wochenprogrammen.
Zubehör für die Hauptuhr

AD 650, DCF 77-Funkempfänger (77,5 kHz) für Innen- und Außenmontage.
Standardkabellänge 10 m (max. 200 m).

Akkumodul mit wartungsfreiem Blei-Akku 12 V / 0,8 Ah für den unterbrechungsfreien Betrieb
der Hauptuhr sowie der Nebenuhr bei Ausfall der Stromversorgung für ca. 24 Stunden.
