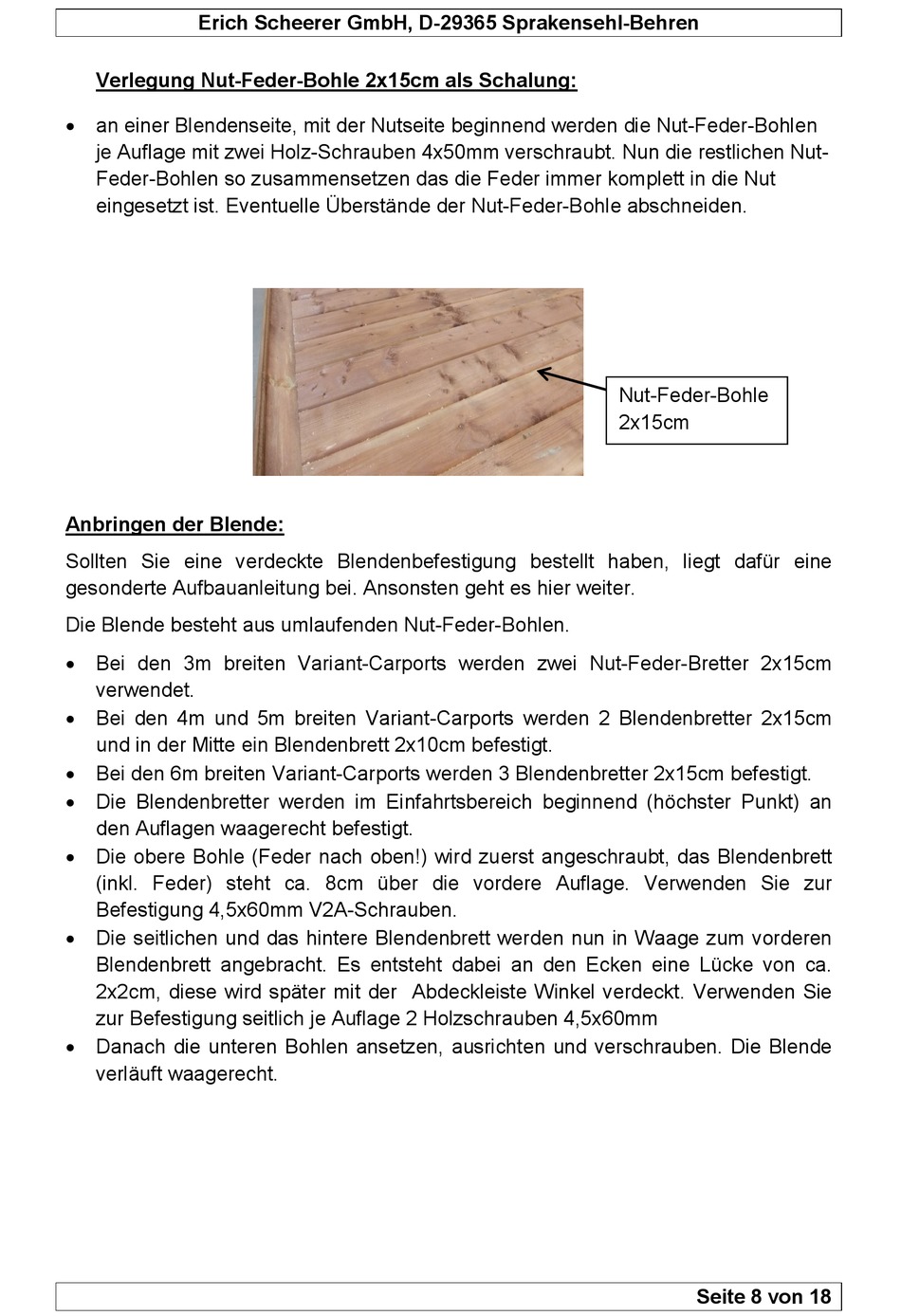

Scheerer Variant Aufbauanleitung Seite 8

Erich Scheerer GmbH, D-29365 Sprakensehl-Behren
Verlegung Nut-Feder-Bohle 2x15cm als Schalung:
 an einer Blendenseite, mit der Nutseite beginnend werden die Nut-Feder-Bohlen
je Auflage mit zwei Holz-Schrauben 4x50mm verschraubt. Nun die restlichen Nut-
Feder-Bohlen so zusammensetzen das die Feder immer komplett in die Nut
eingesetzt ist. Eventuelle Überstände der Nut-Feder-Bohle abschneiden.
Anbringen der Blende:
Sollten Sie eine verdeckte Blendenbefestigung bestellt haben, liegt dafür eine
gesonderte Aufbauanleitung bei. Ansonsten geht es hier weiter.
Die Blende besteht aus umlaufenden Nut-Feder-Bohlen.
 Bei den 3m breiten Variant-Carports werden zwei Nut-Feder-Bretter 2x15cm
verwendet.
 Bei den 4m und 5m breiten Variant-Carports werden 2 Blendenbretter 2x15cm
und in der Mitte ein Blendenbrett 2x10cm befestigt.
 Bei den 6m breiten Variant-Carports werden 3 Blendenbretter 2x15cm befestigt.
 Die Blendenbretter werden im Einfahrtsbereich beginnend (höchster Punkt) an
den Auflagen waagerecht befestigt.
 Die obere Bohle (Feder nach oben!) wird zuerst angeschraubt, das Blendenbrett
(inkl. Feder) steht ca. 8cm über die vordere Auflage. Verwenden Sie zur
Befestigung 4,5x60mm V2A-Schrauben.
 Die seitlichen und das hintere Blendenbrett werden nun in Waage zum vorderen
Blendenbrett angebracht. Es entsteht dabei an den Ecken eine Lücke von ca.
2x2cm, diese wird später mit der Abdeckleiste Winkel verdeckt. Verwenden Sie
zur Befestigung seitlich je Auflage 2 Holzschrauben 4,5x60mm
 Danach die unteren Bohlen ansetzen, ausrichten und verschrauben. Die Blende
verläuft waagerecht.
Nut-Feder-Bohle
2x15cm
