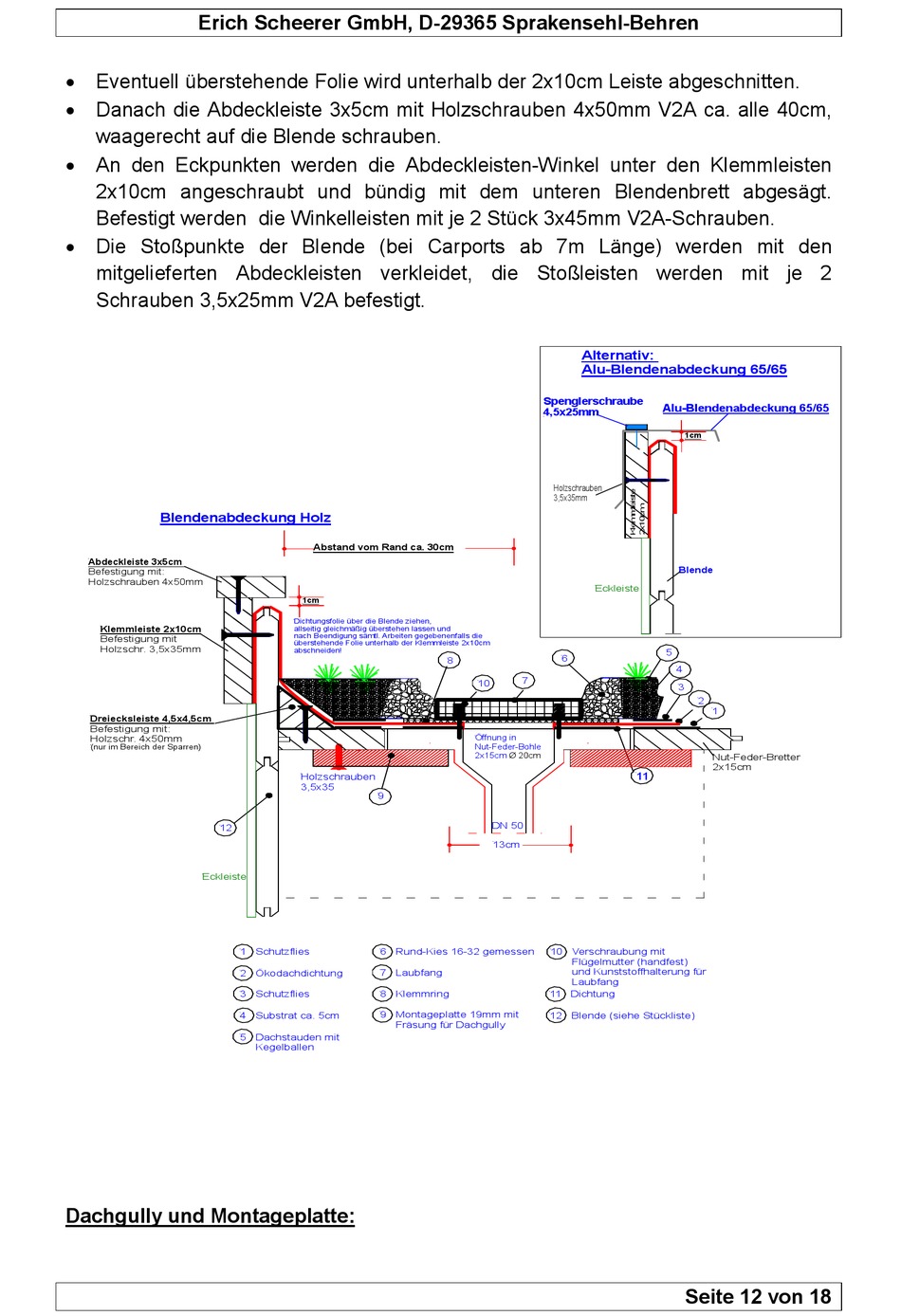

Scheerer Variant Aufbauanleitung Seite 12

Erich Scheerer GmbH, D-29365 Sprakensehl-Behren
 Eventuell überstehende Folie wird unterhalb der 2x10cm Leiste abgeschnitten.
 Danach die Abdeckleiste 3x5cm mit Holzschrauben 4x50mm V2A ca. alle 40cm,
waagerecht auf die Blende schrauben.
 An den Eckpunkten werden die Abdeckleisten-Winkel unter den Klemmleisten
2x10cm angeschraubt und bündig mit dem unteren Blendenbrett abgesägt.
Befestigt werden die Winkelleisten mit je 2 Stück 3x45mm V2A-Schrauben.
 Die Stoßpunkte der Blende (bei Carports ab 7m Länge) werden mit den
mitgelieferten Abdeckleisten verkleidet, die Stoßleisten werden mit je 2
Schrauben 3,5x25mm V2A befestigt.
Blendenabdeckung Holz
Abdeckleiste 3x5cm
Befestigung mit:
Holzschrauben 4x50mm
Klemmleiste 2x10cm
Befestigung mit
Holzschr. 3,5x35mm
Dreiecksleiste 4,5x4,5cm
Befestigung mit:
Holzschr. 4x50mm
(nur im Bereich der Sparren)
12
Eckleiste
Dachgully und Montageplatte:
Abstand vom Rand ca. 30cm
1cm
Dichtungsfolie über die Blende ziehen,
allseitig gleichmäßig überstehen lassen und
nach Beendigung sämtl. Arbeiten gegebenenfalls die
überstehende Folie unterhalb der Klemmleiste 2x10cm
abschneiden!
Holzschrauben
3,5x35
9
1 Schutzflies 6 Rund-Kies 16-32 gemessen
7 Laubfang
2 Ökodachdichtung
3 Schutzflies 8 Klemmring
4 Substrat ca. 5cm 9 Montageplatte 19mm mit
Fräsung für Dachgully
5 Dachstauden mit
Kegelballen
Alternativ:
Alu-Blendenabdeckung 65/65
Spenglerschraube
4,5x25mm
Holzschrauben
3,5x35mm
Eckleiste
6
8
7
10
Öffnung in
Nut-Feder-Bohle
2x15cm Ø 20cm
DN 50
13cm
10 Verschraubung mit
Flügelmutter (handfest)
und Kunststoffhalterung für
Laubfang
11 Dichtung
12 Blende (siehe Stückliste)
Alu-Blendenabdeckung 65/65
1cm
Blende
5
4
3
2
1
Nut-Feder-Bretter
2x15cm
11
Seite 12 von 18
