Scheerer Variant Aufbauanleitung Seite 13

Erich Scheerer GmbH, D-29365 Sprakensehl-Behren

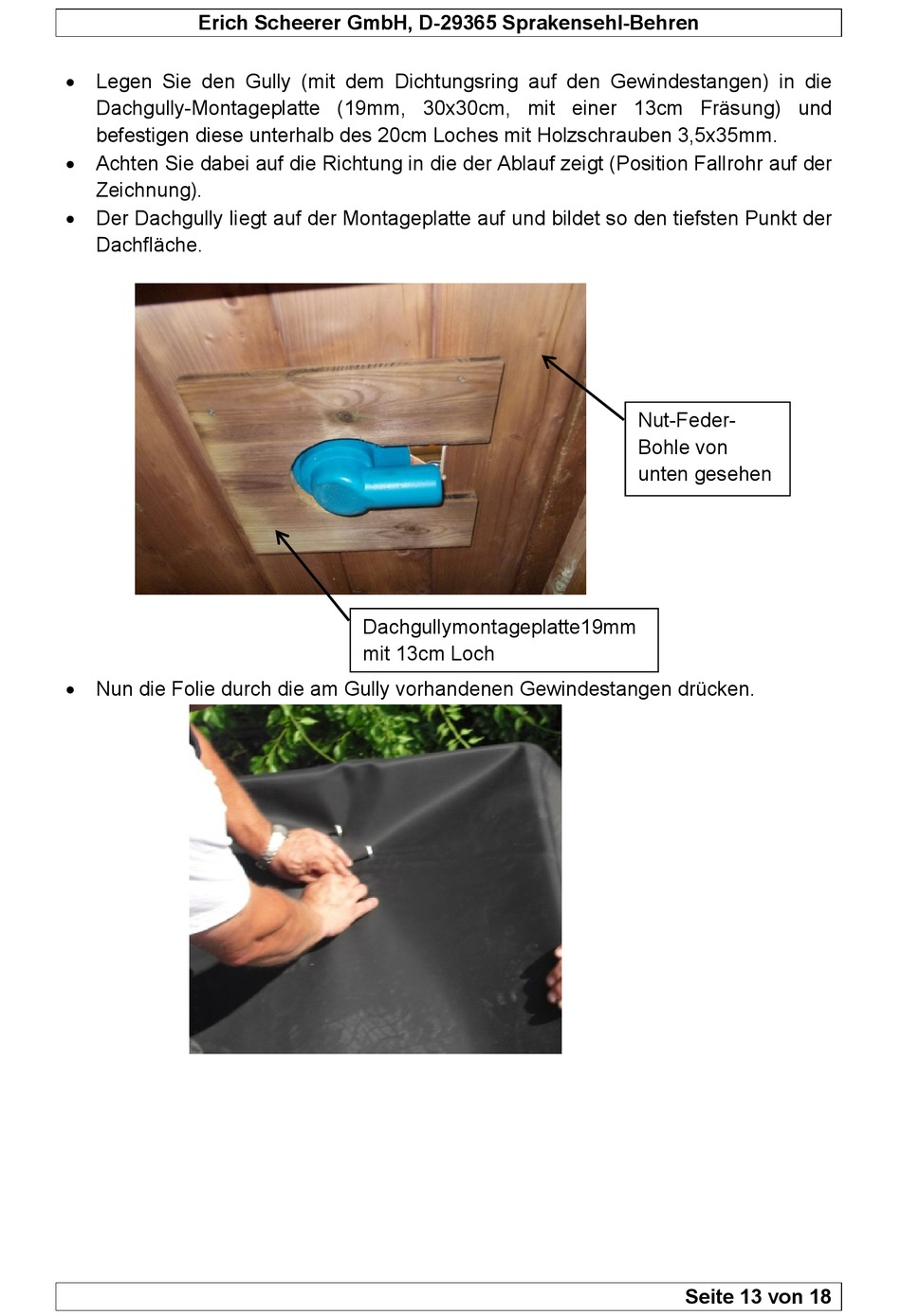

 Legen Sie den Gully (mit dem Dichtungsring auf den Gewindestangen) in die
Dachgully-Montageplatte (19mm, 30x30cm, mit einer 13cm Fräsung) und
befestigen diese unterhalb des 20cm Loches mit Holzschrauben 3,5x35mm.
 Achten Sie dabei auf die Richtung in die der Ablauf zeigt (Position Fallrohr auf der
Zeichnung).
 Der Dachgully liegt auf der Montageplatte auf und bildet so den tiefsten Punkt der
Dachfläche.
 Nun die Folie durch die am Gully vorhandenen Gewindestangen drücken.
Dachgullymontageplatte19mm
mit 13cm Loch
Nut-Feder-
Bohle von
unten gesehen
Seite 13 von 18
