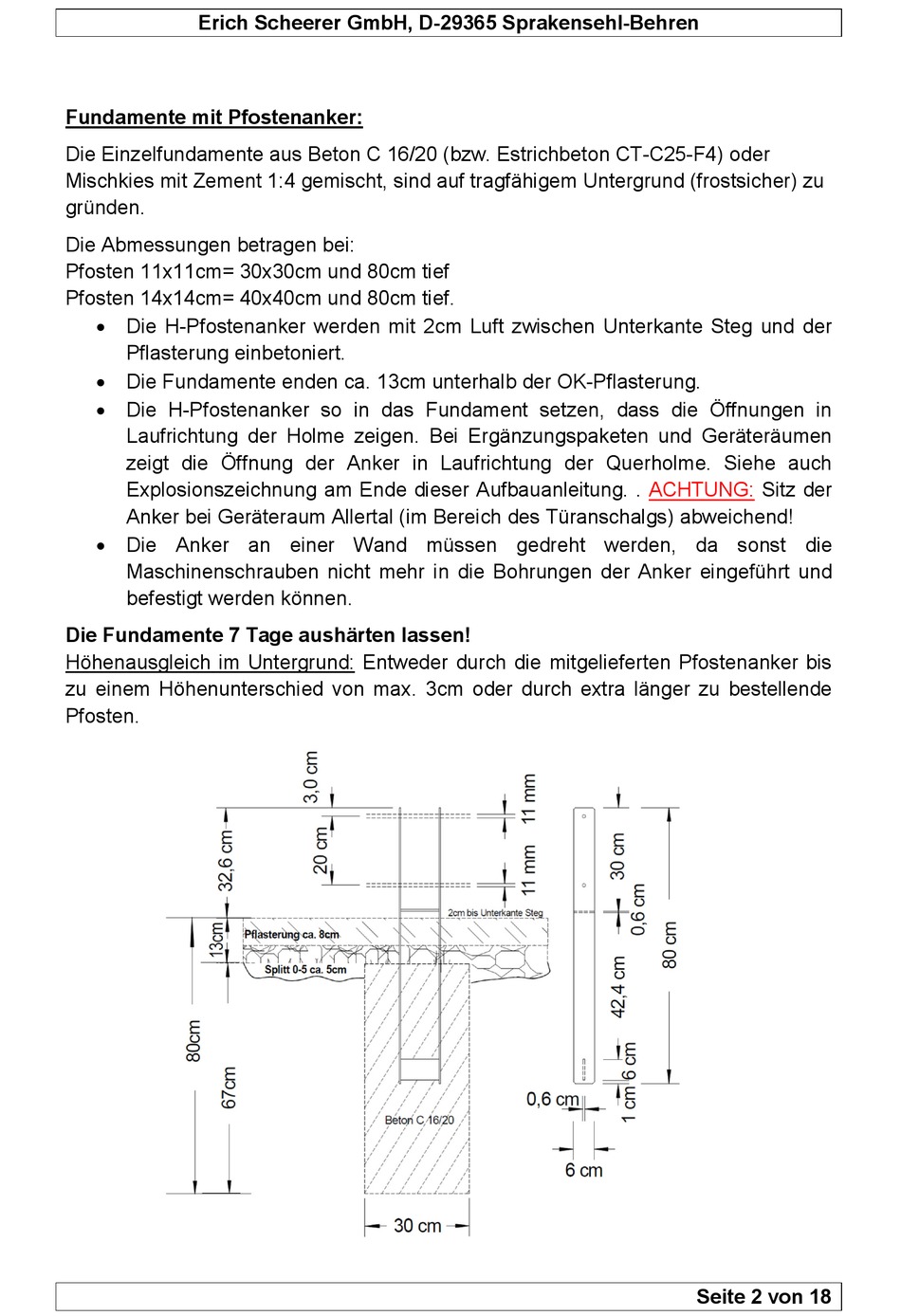

Scheerer Variant Aufbauanleitung Seite 2

Erich Scheerer GmbH, D-29365 Sprakensehl-Behren
Fundamente mit Pfostenanker:
Die Einzelfundamente aus Beton C 16/20 (bzw. Estrichbeton CT-C25-F4) oder
Mischkies mit Zement 1:4 gemischt, sind auf tragfähigem Untergrund (frostsicher) zu
gründen.
Die Abmessungen betragen bei:
Pfosten 11x11cm= 30x30cm und 80cm tief
Pfosten 14x14cm= 40x40cm und 80cm tief.
 Die H-Pfostenanker werden mit 2cm Luft zwischen Unterkante Steg und der
Pflasterung einbetoniert.
 Die Fundamente enden ca. 13cm unterhalb der OK-Pflasterung.
 Die H-Pfostenanker so in das Fundament setzen, dass die Öffnungen in
Laufrichtung der Holme zeigen. Bei Ergänzungspaketen und Geräteräumen
zeigt die Öffnung der Anker in Laufrichtung der Querholme. Siehe auch
Explosionszeichnung am Ende dieser Aufbauanleitung. .
Anker bei Geräteraum Allertal (im Bereich des Türanschalgs) abweichend!
 Die Anker an einer Wand müssen gedreht werden, da sonst die
Maschinenschrauben nicht mehr in die Bohrungen der Anker eingeführt und
befestigt werden können.
Die Fundamente 7 Tage aushärten lassen!
Höhenausgleich im Untergrund: Entweder durch die mitgelieferten Pfostenanker bis
zu einem Höhenunterschied von max. 3cm oder durch extra länger zu bestellende
Pfosten.
ACHTUNG: Sitz der
Seite 2 von 18
