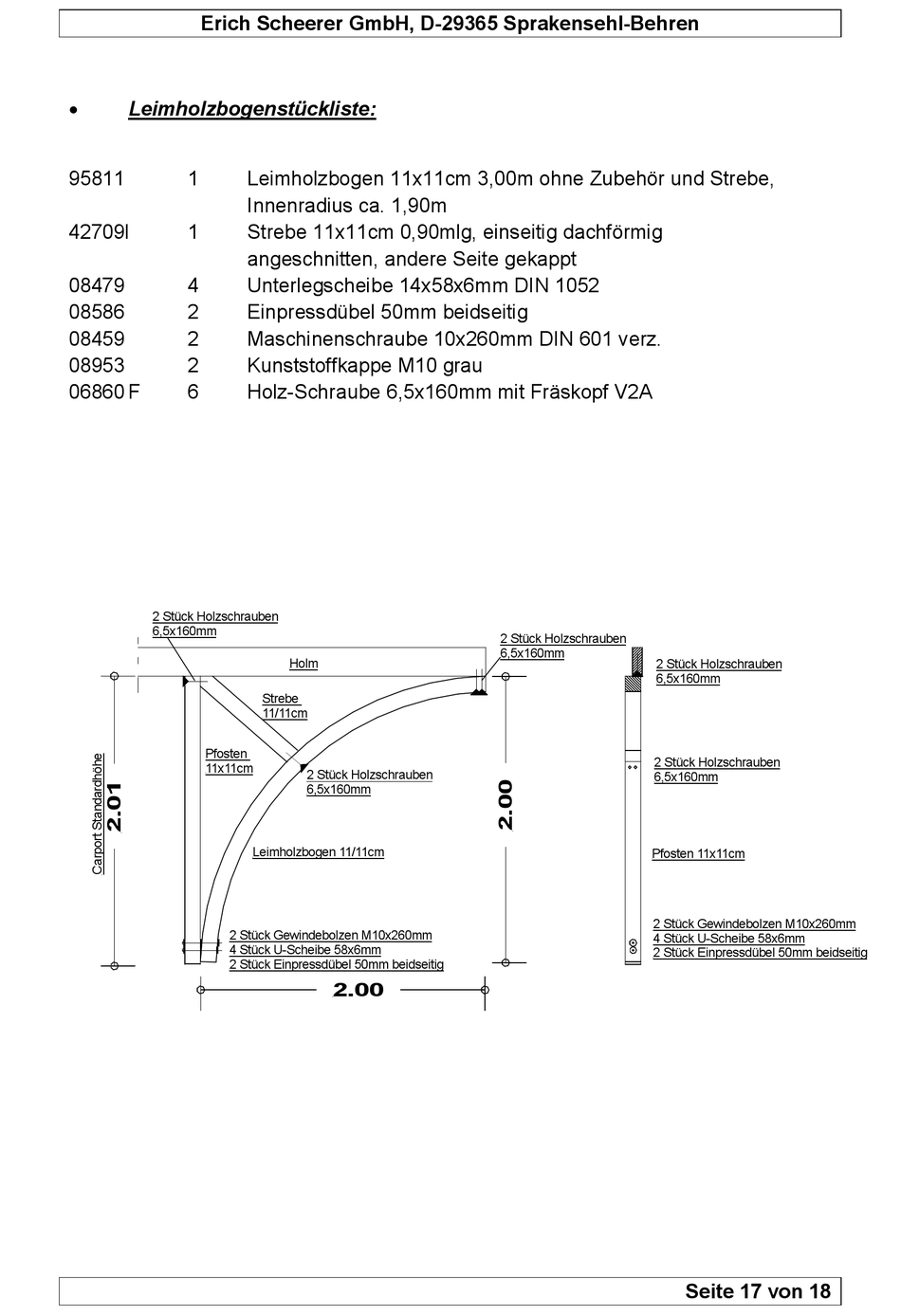

Scheerer Variant Aufbauanleitung Seite 17

Erich Scheerer GmbH, D-29365 Sprakensehl-Behren
Leimholzbogenstückliste:

95811 1
42709l 1
08479 4
08586 2
08459 2
08953 2
06860 F 6
2 Stück Holzschrauben
6,5x160mm
Pfosten
11x11cm
2 Stück Gewindebolzen M10x260mm
4 Stück U-Scheibe 58x6mm
2 Stück Einpressdübel 50mm beidseitig
Leimholzbogen 11x11cm 3,00m ohne Zubehör und Strebe,
Innenradius ca. 1,90m
Strebe 11x11cm 0,90mlg, einseitig dachförmig
angeschnitten, andere Seite gekappt
Unterlegscheibe 14x58x6mm DIN 1052
Einpressdübel 50mm beidseitig
Maschinenschraube 10x260mm DIN 601 verz.
Kunststoffkappe M10 grau
Holz-Schraube 6,5x160mm mit Fräskopf V2A
Holm
Strebe
11/11cm
2 Stück Holzschrauben
6,5x160mm
Leimholzbogen 11/11cm
2.00
2 Stück Holzschrauben
6,5x160mm
2 Stück Holzschrauben
6,5x160mm
2 Stück Holzschrauben
6,5x160mm
Pfosten 11x11cm
2 Stück Gewindebolzen M10x260mm
4 Stück U-Scheibe 58x6mm
2 Stück Einpressdübel 50mm beidseitig
Seite 17 von 18
