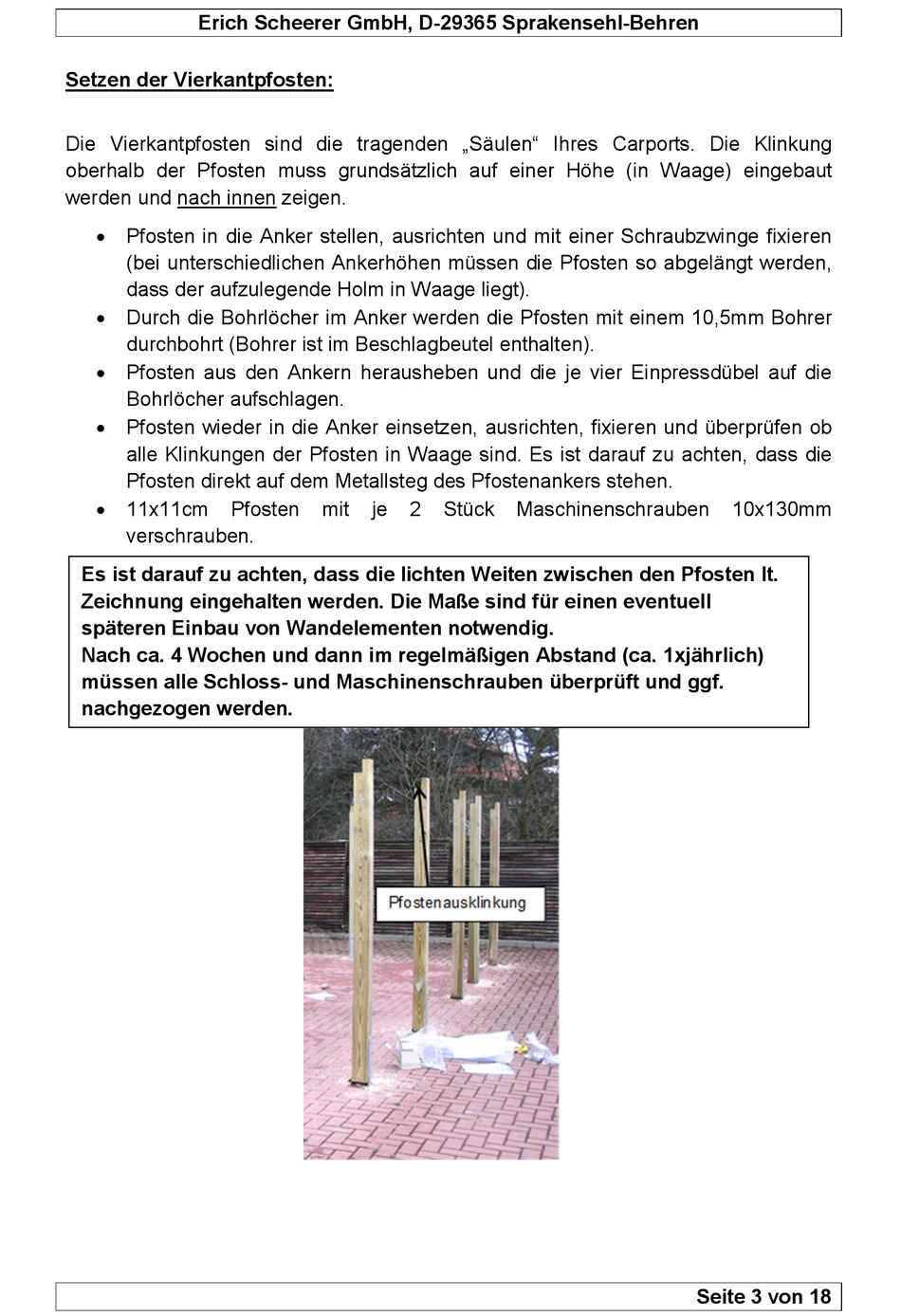

Scheerer Variant Aufbauanleitung Seite 3

Erich Scheerer GmbH, D-29365 Sprakensehl-Behren
Setzen der Vierkantpfosten:
Die Vierkantpfosten sind die tragenden „Säulen" Ihres Carports. Die Klinkung
oberhalb der Pfosten muss grundsätzlich auf einer Höhe (in Waage) eingebaut
werden und nach innen zeigen.
 Pfosten in die Anker stellen, ausrichten und mit einer Schraubzwinge fixieren
(bei unterschiedlichen Ankerhöhen müssen die Pfosten so abgelängt werden,
dass der aufzulegende Holm in Waage liegt).
 Durch die Bohrlöcher im Anker werden die Pfosten mit einem 10,5mm Bohrer
durchbohrt (Bohrer ist im Beschlagbeutel enthalten).
 Pfosten aus den Ankern herausheben und die je vier Einpressdübel auf die
Bohrlöcher aufschlagen.
 Pfosten wieder in die Anker einsetzen, ausrichten, fixieren und überprüfen ob
alle Klinkungen der Pfosten in Waage sind. Es ist darauf zu achten, dass die
Pfosten direkt auf dem Metallsteg des Pfostenankers stehen.
 11x11cm Pfosten
verschrauben.
Es ist darauf zu achten, dass die lichten Weiten zwischen den Pfosten lt.
Zeichnung eingehalten werden. Die Maße sind für einen eventuell
späteren Einbau von Wandelementen notwendig.
Nach ca. 4 Wochen und dann im regelmäßigen Abstand (ca. 1xjährlich)
müssen alle Schloss- und Maschinenschrauben überprüft und ggf.
nachgezogen werden.
mit je 2 Stück Maschinenschrauben 10x130mm
Seite 3 von 18
