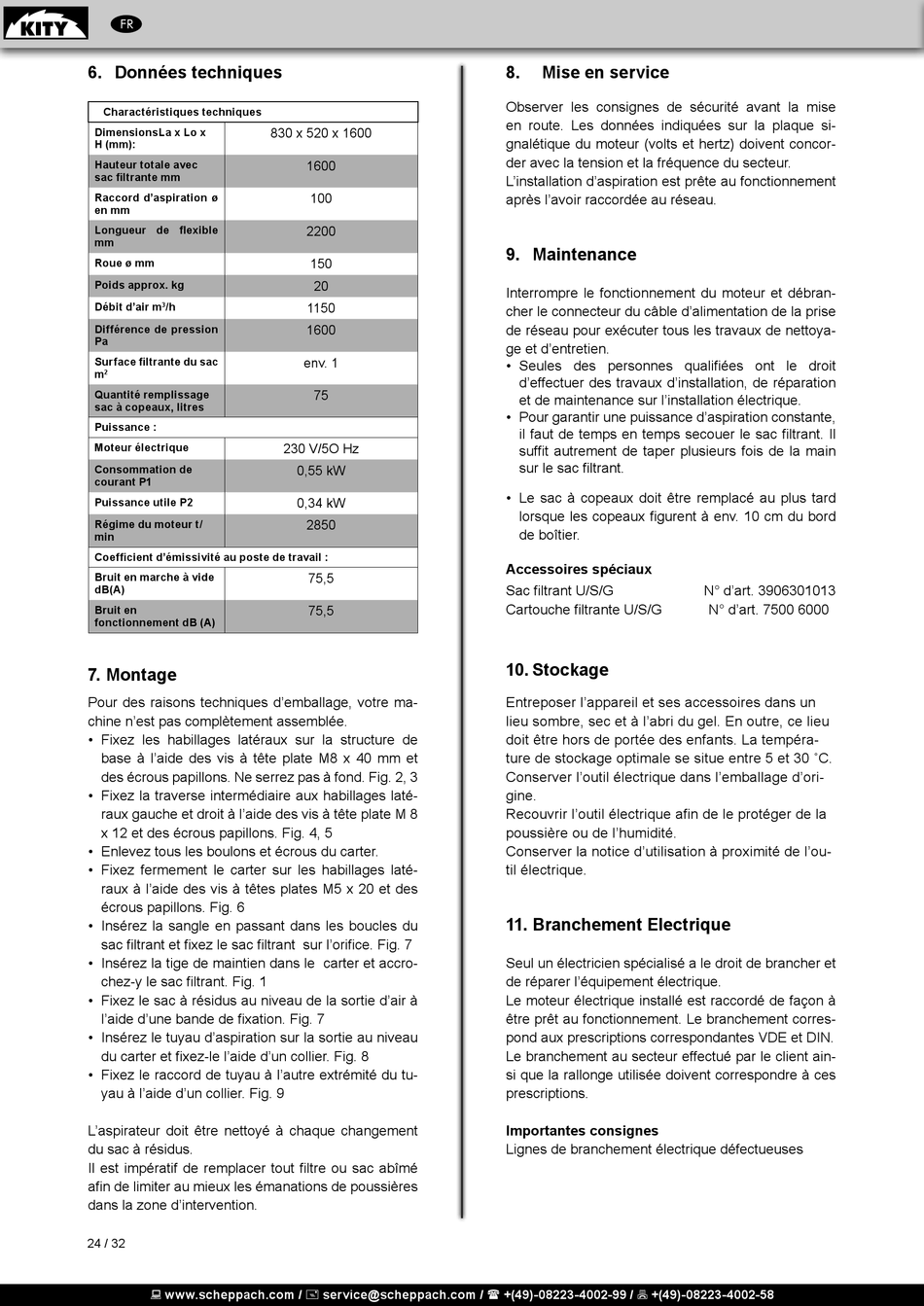

6. Données techniques
Charactéristiques techniques
DimensionsLa x Lo x
H (mm):
Hauteur totale avec
sac filtrante mm
Raccord d'aspiration ø
en mm
Longueur de flexible
mm
Roue ø mm
Poids approx. kg
Débit d'air m
/h
3
Différence de pression
Pa
Surface filtrante du sac
m
2
Quantité remplissage
sac à copeaux, litres
Puissance :
Moteur électrique
Consommation de
courant P1
Puissance utile P2
Régime du moteur t/
min
Coefficient d'émissivité au poste de travail :
Bruit en marche à vide
dB(A)
Bruit en
fonctionnement dB (A)
7. Montage
Pour des raisons techniques d'emballage, votre ma-
chine n'est pas complètement assemblée.
• Fixez les habillages latéraux sur la structure de
base à l'aide des vis à tête plate M8 x 40 mm et
des écrous papillons. Ne serrez pas à fond. Fig. 2, 3
• Fixez la traverse intermédiaire aux habillages laté-
raux gauche et droit à l'aide des vis à tête plate M 8
x 12 et des écrous papillons. Fig. 4, 5
• Enlevez tous les boulons et écrous du carter.
• Fixez fermement le carter sur les habillages laté-
raux à l'aide des vis à têtes plates M5 x 20 et des
écrous papillons. Fig. 6
• Insérez la sangle en passant dans les boucles du
sac filtrant et fixez le sac filtrant sur l'orifice. Fig. 7
• Insérez la tige de maintien dans le carter et accro-
chez-y le sac filtrant. Fig. 1
• Fixez le sac à résidus au niveau de la sortie d'air à
l'aide d'une bande de fixation. Fig. 7
• Insérez le tuyau d'aspiration sur la sortie au niveau
du carter et fixez-le l'aide d'un collier. Fig. 8
• Fixez le raccord de tuyau à l'autre extrémité du tu-
yau à l'aide d'un collier. Fig. 9
L'aspirateur doit être nettoyé à chaque changement
du sac à résidus.
Il est impératif de remplacer tout filtre ou sac abîmé
afin de limiter au mieux les émanations de poussières
dans la zone d'intervention.
24 / 32
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
830 x 520 x 1600
1600
100
2200
150
20
1150
1600
env. 1
75
230 V/5O Hz
0,55 kW
0,34 kW
2850
75,5
75,5
8.
Mise en service
Observer les consignes de sécurité avant la mise
en route. Les données indiquées sur la plaque si-
gnalétique du moteur (volts et hertz) doivent concor-
der avec la tension et la fréquence du secteur.
L'installation d'aspiration est prête au fonctionnement
après l'avoir raccordée au réseau.
9. Maintenance
Interrompre le fonctionnement du moteur et débran-
cher le connecteur du câble d'alimentation de la prise
de réseau pour exécuter tous les travaux de nettoya-
ge et d'entretien.
• Seules des personnes qualifiées ont le droit
d'effectuer des travaux d'installation, de réparation
et de maintenance sur l'installation électrique.
• Pour garantir une puissance d'aspiration constante,
il faut de temps en temps secouer le sac filtrant. Il
suffit autrement de taper plusieurs fois de la main
sur le sac filtrant.
• Le sac à copeaux doit être remplacé au plus tard
lorsque les copeaux figurent à env. 10 cm du bord
de boîtier.
Accessoires spéciaux
Sac filtrant U/S/G
Cartouche filtrante U/S/G
10. Stockage
Entreposer l'appareil et ses accessoires dans un
lieu sombre, sec et à l'abri du gel. En outre, ce lieu
doit être hors de portée des enfants. La tempéra-
ture de stockage optimale se situe entre 5 et 30 ˚C.
Conserver l'outil électrique dans l'emballage d'ori-
gine.
Recouvrir l'outil électrique afin de le protéger de la
poussière ou de l'humidité.
Conserver la notice d'utilisation à proximité de l'ou-
til électrique.
11. Branchement Electrique
Seul un électricien spécialisé a le droit de brancher et
de réparer l'équipement électrique.
Le moteur électrique installé est raccordé de façon à
être prêt au fonctionnement. Le branchement corres-
pond aux prescriptions correspondantes VDE et DIN.
Le branchement au secteur effectué par le client ain-
si que la rallonge utilisée doivent correspondre à ces
prescriptions.
Importantes consignes
Lignes de branchement électrique défectueuses
N° d'art. 3906301013
N° d'art. 7500 6000
