Abbildung

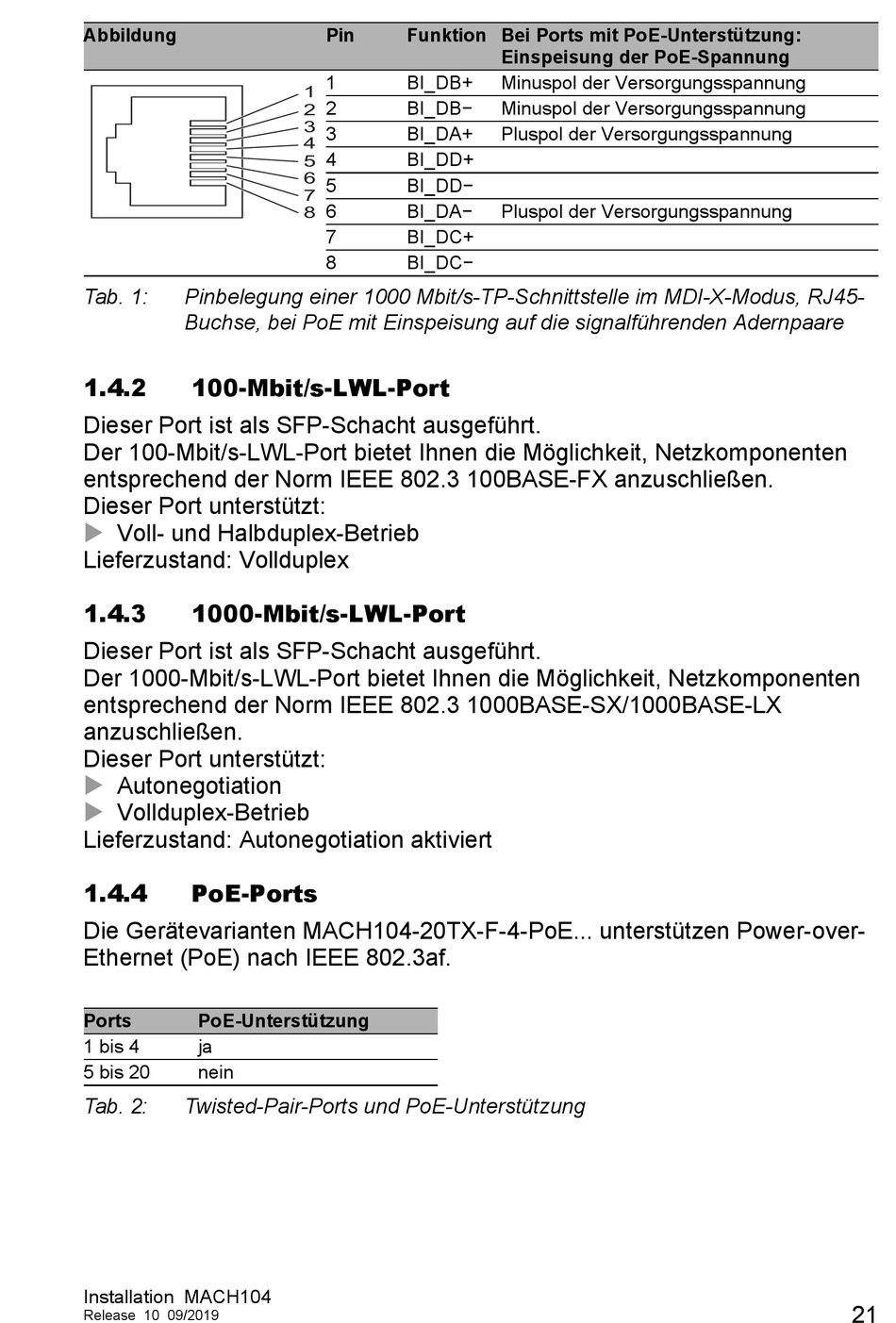

Tab. 1: Pinbelegung einer 1000 Mbit/s-TP-Schnittstelle im MDI-X-Modus, RJ45-
Buchse, bei PoE mit Einspeisung auf die signalführenden Adernpaare
1.4.2

100-Mbit/s-LWL-Port

Dieser Port ist als SFP-Schacht ausgeführt.
Der 100-Mbit/s-LWL-Port bietet Ihnen die Möglichkeit, Netzkomponenten
entsprechend der Norm IEEE 802.3 100BASE-FX anzuschließen.
Dieser Port unterstützt:
 Voll- und Halbduplex-Betrieb
Lieferzustand: Vollduplex
1.4.3 1000-Mbit/s-LWL-Port
Dieser Port ist als SFP-Schacht ausgeführt.
Der 1000-Mbit/s-LWL-Port bietet Ihnen die Möglichkeit, Netzkomponenten
entsprechend der Norm IEEE 802.3 1000BASE-SX/1000BASE-LX
anzuschließen.
Dieser Port unterstützt:
 Autonegotiation

Vollduplex-Betrieb
Lieferzustand: Autonegotiation aktiviert
1.4.4

PoE-Ports

Die Gerätevarianten MACH104-20TX-F-4-PoE... unterstützen Power-over-
Ethernet (PoE) nach IEEE 802.3af.
Ports PoE-Unterstützung
1 bis 4 ja
5 bis 20 nein
Tab. 2: Twisted-Pair-Ports und PoE-Unterstützung
Installation MACH104
Release 10 09/2019
Pin Funktion Bei Ports mit PoE-Unterstützung:
1 BI_DB+
1
2 BI_DB−
2
3
3 BI_DA+
4
4 BI_DD+
5
6
5 BI_DD−
7
6 BI_DA−
8
7 BI_DC+
8 BI_DC−
Einspeisung der PoE-Spannung
Minuspol der Versorgungsspannung
Minuspol der Versorgungsspannung
Pluspol der Versorgungsspannung
Pluspol der Versorgungsspannung
21
