Inhaltszusammenfassung für AURATON S10
-
Seite 2: Drei-Wege-Mischerregelung

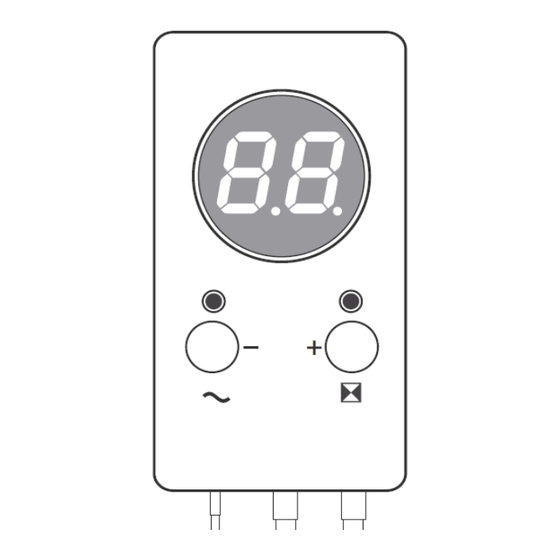

AURATON S10 Drei-Wege-Mischerregelung AURATON S10 ist eine Regelung zur Steuerung des Dreiwegeventils. Der Regler öffnet und schließt das Ventil im Hysteresebereich von 10°C. Der Controller kann mit Mischermotoren mit Endschaltern (AUTO- Funktion) oder auch ohne Endschalter (MANUAL-Funktion) arbeiten. HINWEIS: Wenn der Regler mit Endschaltern verwendet wird, muss die AUTO-Funktion verwendet werden (der Controller wählt... -
Seite 3: Bedienung Des Reglers
Bedienung des Reglers Wenn die Rücklauftemperatur oder Vorlauftemperatur ( je nach dem ob Vorlauf oder Rücklauftemperatur geregelt wird) auf 60 °C eingestellt ist, wird das Ventil im Hysteresebereich von +/- 5 °C geöffnet und geschlossen. Dies bedeutet, dass das Ventil vollständig geschlossen wird, wenn der am Rücklaufrohr installierte Fühler die Temperatur von 65 °C erreicht, und vollständig geöffnet wird, wenn er die Temperatur von 55 °C erreicht. -
Seite 4: Erster Start
Erster Start Auf der linken Seite unter dem Display befindet sich die Netzschalter ( ) . Halten Sie die Taste 2 Sekunden lang gedrückt, um den Regler ein- oder auszuschalten. Wenn der Regler ausgeschaltet ist, leuchtet die LED rot und wenn er ausgeschaltet ist, leuchtet die LED grün. Wenn der Regler aktiv ist, kalibriert er automatisch die Ventilöffnung - und Schließzeit (das Display zeigt das Symbol "CA"). -
Seite 5: Ausschalten Des Controllers
Wenn der Wert "AU" eingestellt ist, nimmt der Controller den Betrieb im automatischen Modus (ein Aktor mit Endschaltern) wieder auf. Nach Abschluss der Einstellung speichert der Controller die eingestellten Werte, und nach 10 Sekunden wird anstelle der Zeiteinstellung das die aktuelle Temperatur angezeigt. -
Seite 6: Fehlerinformationscodes
Fehlerinformationscodes Ventilkalibrierungszeit Das Ventil wird gestoppt; Warten auf die für eine der Seiten ist zu kurz Reparatur des Defekts (Meldung nur in (defektes Ventil, falscher Betriebsart "AU"); nach Anschluss). Reparatur des Defekts drücken Sie eine beliebige Taste. Das Ventil wird gestoppt; Warten auf die Der Endschalter ist länger als Reparatur des Defekts (Meldung nur in 4 Minuten nicht aktiviert... -
Seite 7: Controller-Betriebsmodi
Weiter Information Codes Der Regler befindet sich im Ventilkalibrierungsmodus. Der Regler ist für die automatische Aktuatorbetriebszeit eingestellt. Der Regler ist für die manuelle Betätigungszeit eingestellt. GUARD-Funktion Der Regler verfügt über eine GUARD-Funktion. Alle 14 Tage wird die Selbstkalibrierung automatisch aktiviert. Dies soll die Präzision der Betätigung des Stellglieds verbessern und gleichzeitig verhindern, dass das Ventil in Zeiten, in denen es nicht benutzt wird, blockiert wird. - Seite 8 Ein Heizgerät (z.B. 230v Mischventil H.w. wärmt C.w. Rücklaufsensor kaltes...
-
Seite 9: Technische Daten
Technische Daten Betriebstemperaturbereich: 0-40 °C Temperatureinstellungsbereich: 10-90 °C Temperatur-Messbereich: 2-99 °C Einstellbereich für die Betriebszeit des 10-400 Sekunden Aktors: Hysterese: +/- 5 °C Versorgungsspannung: 230 V AC Maximale Belastung: 5 A AC Reinigung und Instandhaltung außerhalb des Controllers muss mit einem sauberen Tuch gereinigt werden.
