Bedienung des Reglers

Wenn die Rücklauftemperatur oder Vorlauftemperatur ( je nach dem ob
Vorlauf oder Rücklauftemperatur geregelt wird) auf 60 °C eingestellt ist,
wird das Ventil im Hysteresebereich von +/- 5 °C geöffnet und
geschlossen.
Dies bedeutet, dass das Ventil vollständig geschlossen wird, wenn der
am Rücklaufrohr installierte Fühler die Temperatur von 65 °C erreicht,
und vollständig geöffnet wird, wenn er die Temperatur von 55 °C
erreicht.
Bei Erreichen der Temperatur von 60 °C, die vom Benutzer am Regler
eingestellt wird, ist das Ventil zur Hälfte (50%) geöffnet. Der Regler
steuert das Ventil auf die gleiche Weise wie ein Schrittmotor: t öffnet
oder schließt das Ventil allmählich in Abhängigkeit von der Temperatur.
Jede Änderung der Temperatur um 1 °C bewirkt ein Öffnen oder
Schließen des Ventils um 10%.

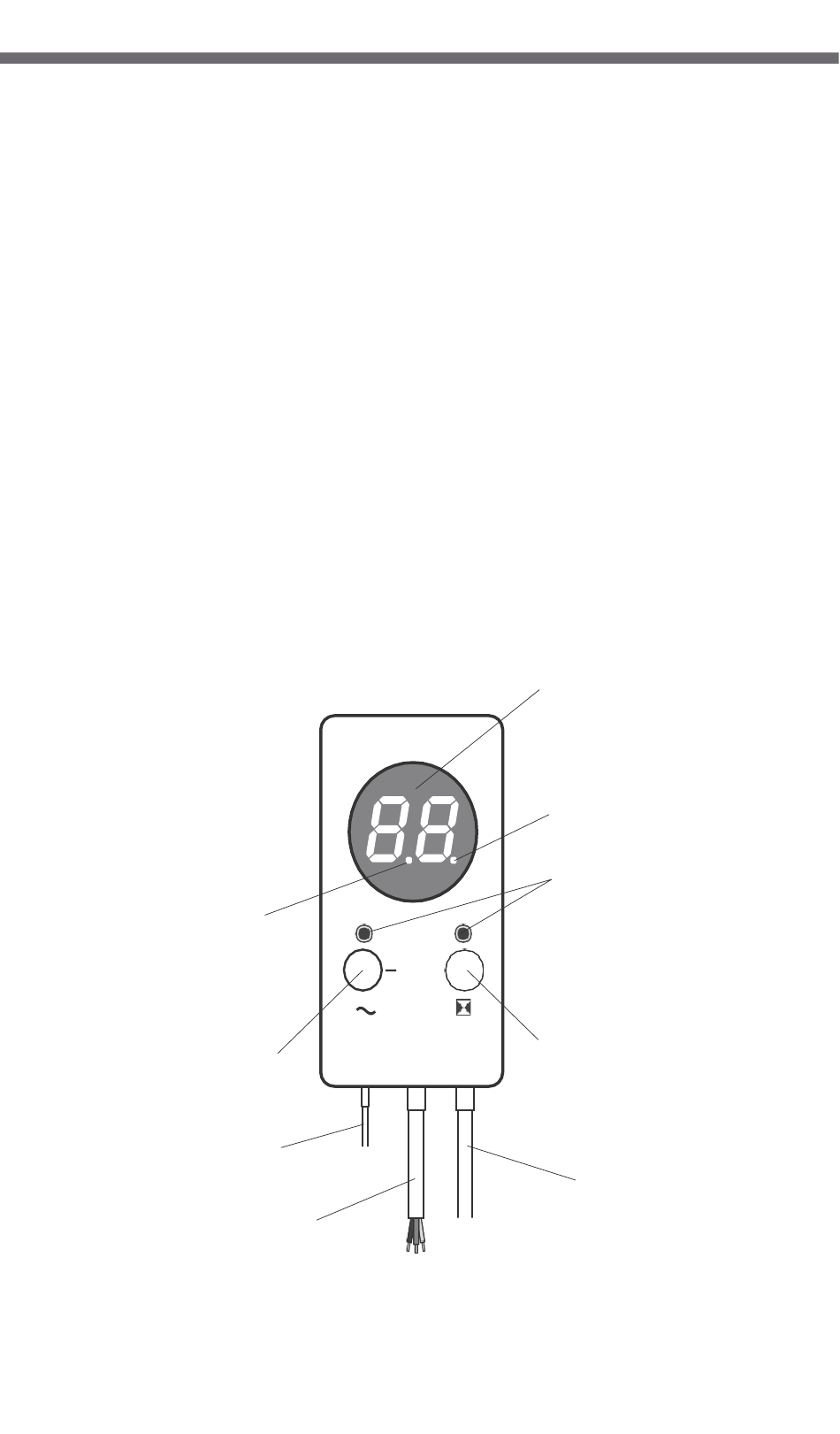

Anzeige mit der
Beschreibung des
Temperatur,
die Betriebszeit usw.
Controllers
Ventilschließung
Kontrollleuchte
Betriebsrichtungsanzeige
Ventilöffnung
Kontrollleuchte
+
Funktionstaste
Funktionstaste
/Netzschalter
/Betriebszeit
Temperatursensor
Netzkabel
Ausgang 3-Wege Ventil
Die Ventilöffnungs- und Schließanzeige zeigt den Betriebszustand des
Aktuators an. Blinkende Kontrollleuchten zeigen den Betrieb des Ventils
links oder rechts an.
