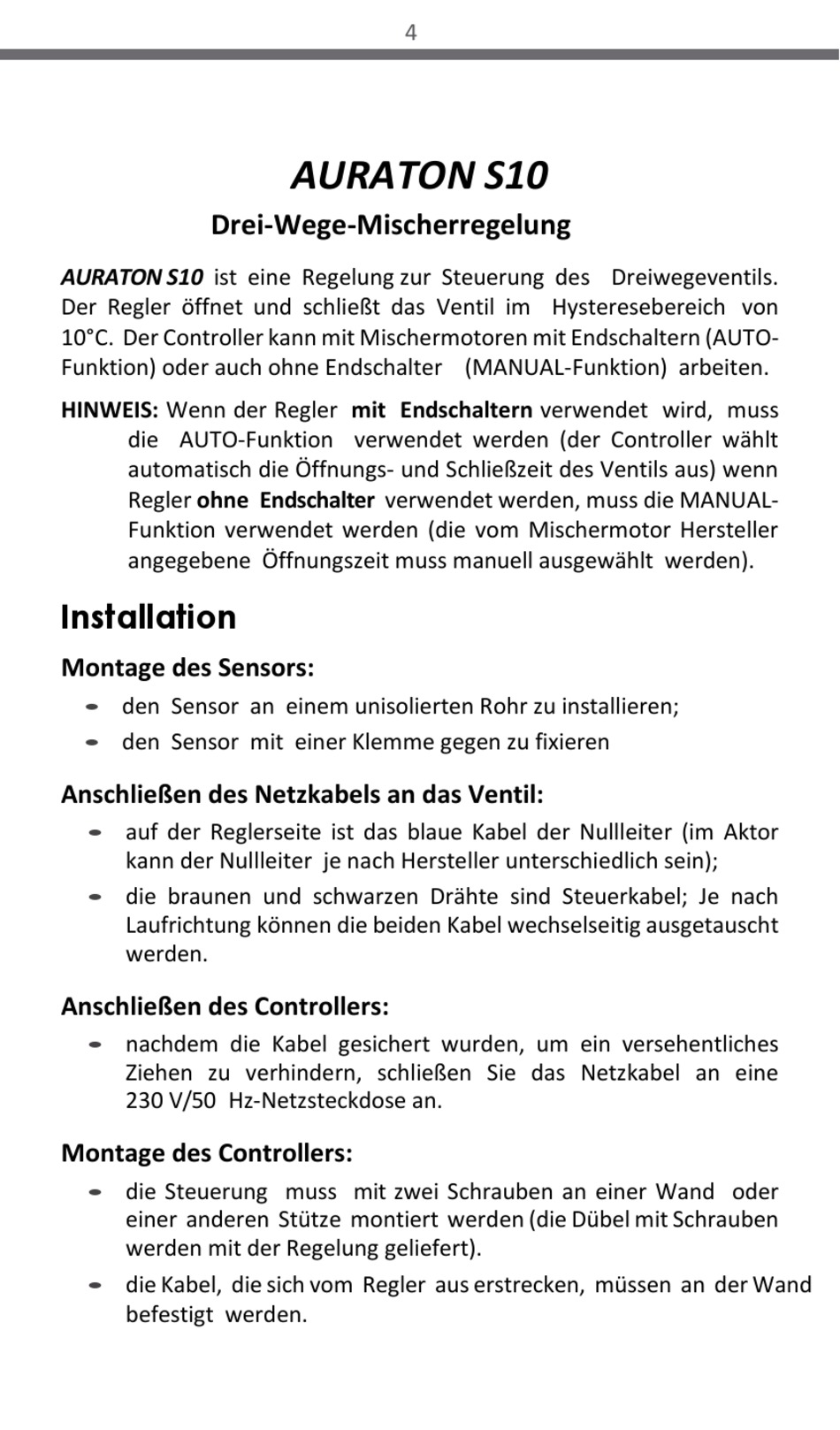

Drei-Wege-Mischerregelung

AURATON S10 ist eine Regelung zur Steuerung des Dreiwegeventils.
Der Regler öffnet und schließt das Ventil im Hysteresebereich von
10°C. Der Controller kann mit Mischermotoren mit Endschaltern (AUTO-
Funktion) oder auch ohne Endschalter (MANUAL-Funktion) arbeiten.
HINWEIS: Wenn der Regler mit Endschaltern verwendet wird, muss
die AUTO-Funktion verwendet werden (der Controller wählt
automatisch die Öffnungs- und Schließzeit des Ventils aus) wenn
Regler ohne Endschalter verwendet werden, muss die MANUAL-
Funktion verwendet werden (die vom Mischermotor Hersteller
angegebene Öffnungszeit muss manuell ausgewählt werden).

Installation

Montage des Sensors:
den Sensor an einem unisolierten Rohr zu installieren;

den Sensor mit einer Klemme gegen zu fixieren

Anschließen des Netzkabels an das Ventil:
auf der Reglerseite ist das blaue Kabel der Nullleiter (im Aktor

kann der Nullleiter je nach Hersteller unterschiedlich sein);
die braunen und schwarzen Drähte sind Steuerkabel; Je nach

Laufrichtung können die beiden Kabel wechselseitig ausgetauscht
werden.
Anschließen des Controllers:
nachdem die Kabel gesichert wurden, um ein versehentliches

Ziehen zu verhindern, schließen Sie das Netzkabel an eine
230 V/50 Hz-Netzsteckdose an.
Montage des Controllers:
die Steuerung muss mit zwei Schrauben an einer Wand oder

einer anderen Stütze montiert werden (die Dübel mit Schrauben
werden mit der Regelung geliefert).
die Kabel, die sich vom Regler aus erstrecken, müssen an der Wand

befestigt werden.
