Reolink RLC-411WS Kurzanleitung

Kurzanleitung
Wireless NVR-System
Steckdose (220V)
Netzadapter
(12V)
WLAN
Gleichstrom
Reset-Taste
Netzwerk (LAN)
WLAN-Kamera
3
Systemstart
Während des Systemstarts sehen Sie den unten gezeigten Startbildschirm. Das Hochfahren dauert einige Sekunden.
4
Erste Schritte, um Ihren NVR kennenzulernen
WLAN
H.264 Network Video Recorder
1
VORDERSEITE
1) USB 2) Strom-LED
4
AUDIO
LAN OUT
eSATA
5 6 7
RÜCKSEITE
4) Antenne 7) Audio-Ausgang
5) eSATA 8) VGA
6) 9)
LAN HDMI
1

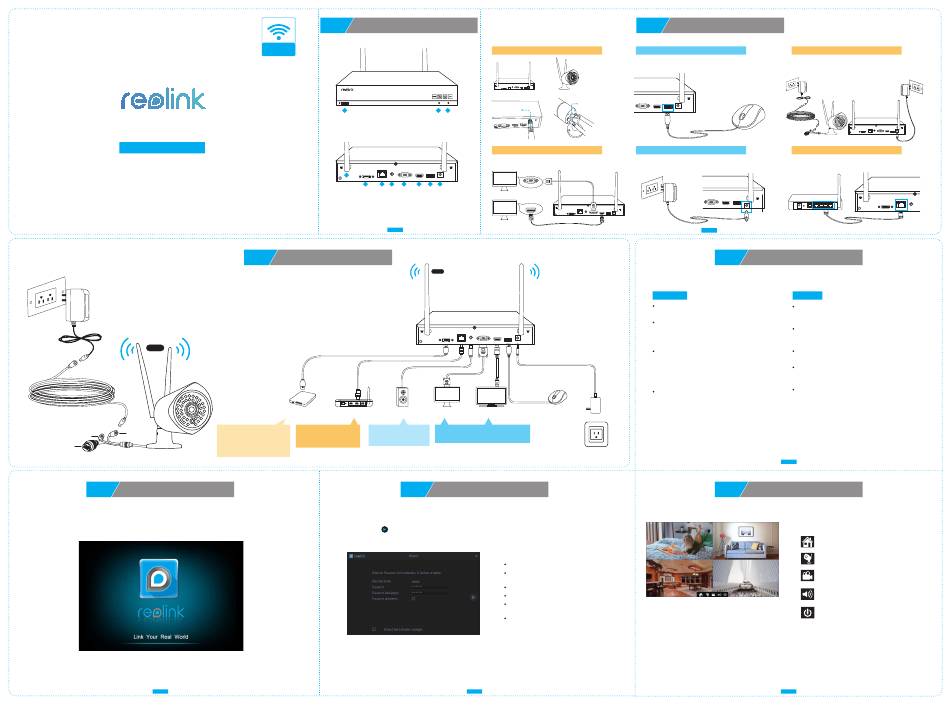

Schaltschema
eSata-Festplatte Router Audio
Der NVR ist mit einer integrierten 1TB
Verbinden Sie den NVR mit einem Sie können einen Lautsprecher
Festplatte ausgestattet. Sollten Sie für Tonwiedergabe und
Router, um über Handy, Tablet
mehr Speicherplatz benötigen, können oder PC Fernzugriff zu haben. Live-Ansicht einsetzen.
Sie eine externe Festplatte über den
eSata-Anschluss anschließen.
Befolgen Sie die Schritte im Setup-Wizard, um Ihren NVR einzurichten,
indem Sie auf „ " klicken, um fortzufahren, und auf „Beenden"
klicken, um zum Schluss die Einstellungen zu speichern.
Please create a password using at least 6 charaters.
User Name
Password
Confirm Password
Enable Password
Display wizard when booting up
Achtung: Bitte achten Sie darauf, den richtigen VIDEOSTANDARD und die richtige ZEITZONE einzustellen.
A. Anschluss des NVR an die WLAN-Antennen
AUDIO
OUT VGA HDMI USB DC12V IN
eSATA LAN
Verbinden Sie die
PWR HDD Verbinden Sie die WLAN-
WLAN-Antenne hier.
Antenne hier.
2 3
3) Festplatte-LED
B. Anschluss des NVR an einen HD-TV/Monitor
Schließen Sie Ihren NVR mithilfe eines VGA- oder HDMI-Kabels
an einen HD-TV/Monitor an
VGA HDMI USB DC12V
IN
8 9 10 11
VGA
ODER
10) USB
HMDI
11) Strom
eSATA LAN
WLAN
1
AUDIO DC12V
eSATA LAN OUT VGA HDMI USB IN
USB-Maus
VGA-Monitor HDMI-Monitor
Sie können Ihren NVR mittels HDMI an einen HD-TV
Steckdose
oder mittels VGA an einen Monitor anschließen.
4
Setup-Wizard des NVR
Wizard zum Setup
Wizard
Erstellen Sie Ihr Passwort
Wählen Sie Sprache, Auflösung und Videostandard
und überprüfen Sie den QR-Code/UID
admin
Stellen Sie die Zeitzone ein
******
******
Festplattenverwaltung
E-Mail-Konfiguration (Es wird empfohlen, eine
Gmail-Adresse für den Absender zu nutzen.)
Kameraliste
5
1
Anschluss des NVR
C. Anschluss des NVR an eine Maus
Um Ihren NVR leichter zu steuern, können Sie mithilfe eines
USB-Anschlusses eine Maus anschließen.
VGA HDMI USB DC12V
IN
D. Stromanschluss des NVR
Stellen Sie eine Verbindung zur Stromversorgung her und
schalten Sie den NVR ein.
VGA HDMI USB
DC12V
AUDIO
OUT VGA HDMI USB DC12V
IN
2
2
Beleuchtung
Um optimale Ergebnisse zu erzielen, sollten Sie die
Kamera nicht auf eine Lichtquelle richten.
Wenn Sie die Kamera auf eine Fensterscheibe richten, um
nach draußen zu sehen, kann aufgrund von Blendeneffekt
und unterschiedlichen Lichtverhältnissen drinnen und draußen
ein schlechtes Bild entstehen.
Platzieren Sie die Kamera nicht an einer schattigen Stelle mit
Ausrichtung auf einen gut ausgeleuchteten Bereich, da dies
die Bildqualität beeinträchtigt. Damit Sie optimale Ergebnisse
erzielen, muss das Licht, das auf den vorne in der Kamera
liegenden Sensor trifft, dem am Zielpunkt herrschenden
Licht entsprechen.
Da die Kamera für die Nachtsicht Infrarotdioden einsetzt, wird
empfohlen, die Linsen von Zeit zu Zeit zu reinigen, wenn sich
Netzadapter das Bild verschlechtert.
(12V)
220V
5
Live-Ansicht-Fenster und Menüleiste
Der NVR zeigt standardmäßig die Live-Ansicht an, wobei die
Aufnahmen aller angeschlossenen Kameras auf dem Bildschirm
zu sehen sind. Sie können den Status bzw. den Betrieb Ihres NVR
und Ihrer Kameras mithilfe der Symbole und Menüleisten im
Live-Ansicht-Fenster prüfen.
E. Anschluss des NVR an die Kameras
Schalten Sie den NVR und die Kamera ein. Die Systemverbindung
wird automatisch hergestellt. Nach etwa 30 Sekunden beginnt
die Vorschau.
AUDIO
eSATA LAN OUT VGA HDMI USB DC12V
F. Anschluss des NVR an das Netzwerk
Um über Ihr Handy, Tablet oder Ihren PC Fernzugriff zu erhalten,
müssen Sie den NVR zum Router verbinden.
AUDIO
LAN
eSATA OUT
Montageempfehlungen
Umgebung
Stellen Sie sicher, dass die Stromanschlüsse nicht unmittelbar
Wasser oder Feuchtigkeit ausgesetzt und vor sonstigen
äußeren Einflüssen geschützt sind.
„Wetterfest" bedeutet lediglich, dass die Kamera dem Wetter
(Regen oder Schnee) ausgesetzt sein kann. Wetterfeste
Kameras dürfen nicht unter Wasser platziert werden.
Stellen Sie sicher, dass Regen und Schnee nicht direkt auf die
Linse fallen.
Kameras, die für kaltes Wetter ausgerüstet sind, können
extremen Temperaturen von -25 °C standhalten, da die
Kamera Wärme produziert, wenn sie angeschlossen ist.
Empfohlene Betriebsentfernung: weniger als drei HOLZWÄNDE
innerhalb einer Entfernung von 27 m.
3
Ein rechter Mausklick im Live-Ansicht-Fenster ruft die
Menüleiste auf.
Hauptmenü öffnen
Kameraliste öffnen
Videodateien suchen
Audio Ein/Aus (Bevor Sie Tonwiedergaben einrichten
können, müssen Sie die „Audio aufzeichnen" in
Aufnahmen aktivieren)
Sperren/Herunterfahren/Neustarten
6
