Cod. 97853 V06_17
Manual de usuario E
CARACTERÍSTICAS TÉCNICAS
BASIC‐2B
Frecuencia 868,35MHz
Codificación Código cambiante de alta seguridad
Memoria 500 códigos
Número de relés 2 relés
Alimentación 12/24Vac/dc ±10%
Contactos relé 1A
Consumo reposo / funcionamiento 60mA / 90mA
Temperatura funcionamiento ‐20ºC a +85ºC
Estanqueidad IP54 (con prensaestopas IP65)
Dimensiones 63x74x25mm
Dimensiones caja 82x190x40mm
INSTALACIÓN Y CONEXIONES
Fijar la parte posterior de la caja en la pared utilizando los tacos y tornillos suministrados. Pasar
los cables por la parte inferior del receptor. Conectar los cables de alimentación en los bornes del
circuito impreso, siguiendo las indicaciones de la serigrafía de la placa. Fijar el frontal del receptor
a la parte posterior con los tornillos suministrados para ello.
FUNCIONAMIENTO
Los indicadores luminosos se activan cada 5 segundos indicando una correcta alimentación del
equipo.
Al recibir un código el receptor comprueba si está en la memoria, activando el relé
correspondiente. El modo de activación del relé se selecciona impulsional (monoestable) o
biestable con el jumper Imp/Bies (sólo con el relé 2).
Para ajuste del relé 1, ver manual de la herramienta de programación.
PROGRAMACIÓN

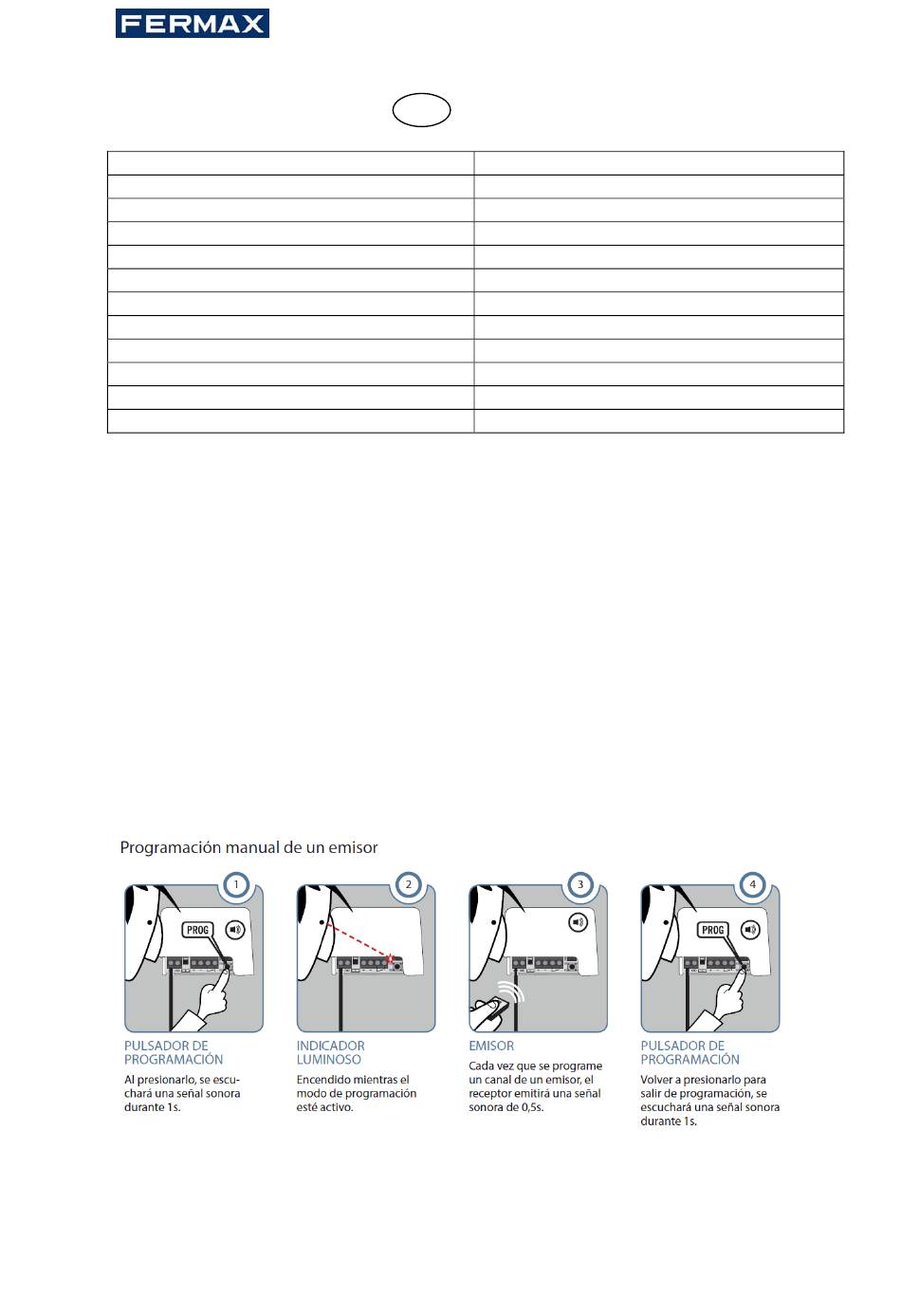

Programación manual
