Manuel de l'utilisateur
CARACTÉRISTIQUES TECHNIQUES

Fréquence
Codification
Mémoire
Nombre de relais
Alimentation
Contacts relais
Consommation repos / travail
Température travail
Étanchéité
Dimensions
Dimensiones boîtier

INSTALLATION ET CONNEXIONS
Fixer  la  partie  postérieure  du  boîtier  au  mur  en  utilisant  les  chevilles  et  vis  fournies  à  cet  effet.
Passer  les  câbles  par  la  partie  inférieure  du  récepteur.  Connecter  les  câbles  d'alimentation  aux
bornes marquées, en suivant les instructions de celui‐ci. Fixer la partie frontale du récepteur en
utilisant les vis fournies.

FONCTIONNEMENT
Les voyants lumineux sont activés toutes les 5 secondes pour indiquer que l'équipement est bien
alimenté. Lorsqu'il reçoit un code, le récepteur vérifie si celui‐ci est enregistré dans la mémoire en
activant  le  relais  correspondant.  Il  est  possible  de  sélectionner  un  mode  d'activation  du  relais
impulsionnel (monostable) ou bistable avec le sélecteur Imp/Bies (exclusivement avec le relais 2).
Pour l'ajustement du relais 1, voir le manuel de l'outil de programmation.

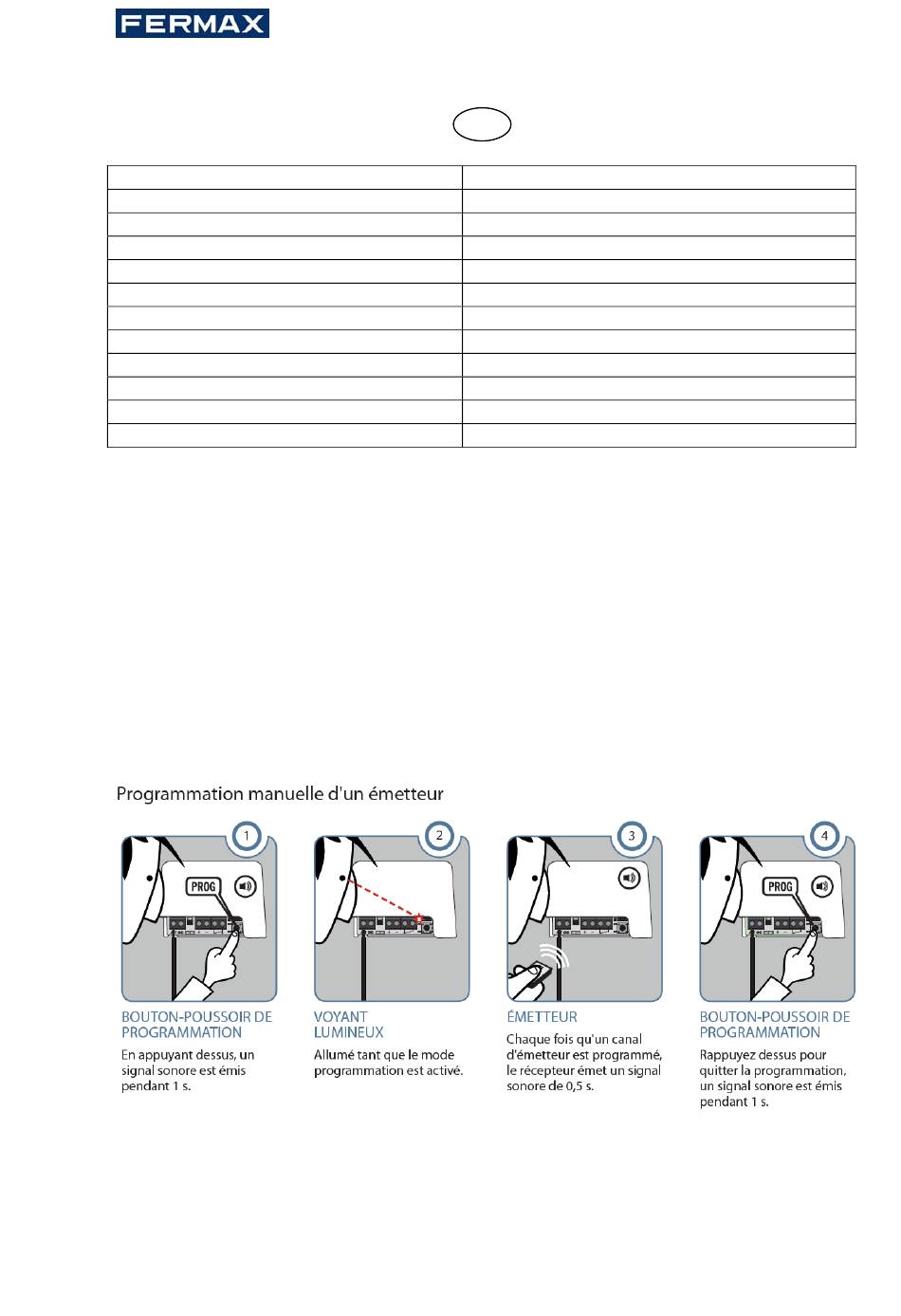

PROGRAMMATION Programmation manuelle

Appuyez sur le bouton‐poussoir de programmation du récepteur pendant 1 s, un signal sonore se
fait  entendre.  Le  récepteur  entre  alors  en  programmation  (voir  tableau).  Si  vous  continuez  à
appuyer sur le bouton‐poussoir de programmation, le récepteur passera d'une configuration à la
suivante de manière cyclique.

BASIC‐2B
868,35MHz
Code changeant à haute sécurité
500 codes
2 relais
12/24Vac/dc ±10%
60mA / 90mA
‐20ºC à +85ºC
IP54 (avec presse‐étoupes IP65)
63x74x25mm
82x190x40mm
13

1A
3200683
