Cod. 97853
V06_17
Manual do Usuário
CARACTERÍSTICAS TÉCNICAS

BASIC‐2B
Frequência
868,35MHz
Codificação
Código cambiante de alta segurança
Memória
500 códigos
Número de relés
2 relés
Alimentação
12/24Vac/dc ±10%
Contactos relé
1A
Consumo repouso / funcion.
60mA / 90mA
Temperatura función.
‐20ºC a +85ºC
Estanqueidade
IP54 (com prensa‐estopas IP65)
Dimensões
63x74x25mm
Dimensões da caixa
82x190x40mm

INSTALAÇÃO E CONEXÕES
Fixar a parte posterior da caixa à parede utilizando os tacos e os parafusos fornecidos. Passar os
cavos pela parte inferior da caixa do receptor. Conectar os cabos de alimentação nos bornes do
circuito impresso , seguindo as indicações da serigrafia da placa. Fixar a parte frontal do receptor
utilizando os parafusos fornecidos.

FUNCIONAMENTO
Os  indicadores  luminosos  activam‐se  cada  5  segundos  indicando  a  alimentação  correcta  do
equipamento.  Ao  receber  um  código,  o  receptor  comprova  se  este  se  encontra  memorizado,
activando o relé correspondente. O modo de activação do relé é seleccionável entre impulsos ou
bi‐estável com o jumper Imp/Bies (apenas com o relé 2).
Para ajuste do relê 1, vê manual da ferramenta de programação.

PROGRAMAÇÃO

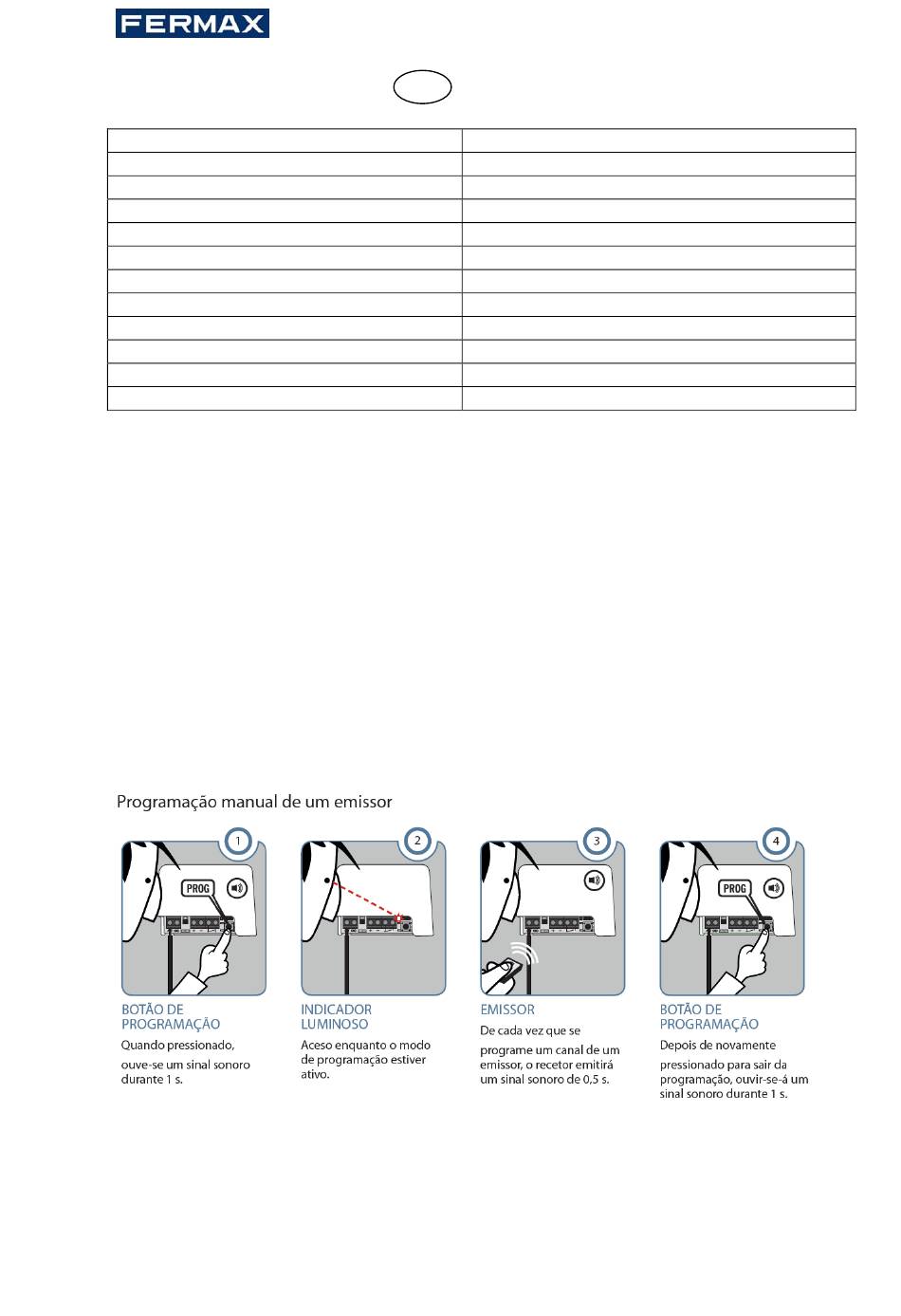

Programação manual



Pressionando  o  pulsador  de  programação  do  receptor  durante  1  segundo,  ouvir‐se‐á  um  sinal
sonoro. O receptor entrará no modo de programação (ver tabela). Se se mantiver pressionado o
pulsador  de  programação,  o  receptor  passará  de  uma  configuração  à  configuração  seguinte  de
maneira  cíclica.  Uma  vez  seleccionada  a  configuração  de  programação  para  o  emissor  que  se
pretende dar de alta, enviar o código a programar pressionando o emissor.
21
3200683
