Cod. 97853
V06_17

Benutzerhandbuch
TECHNISCHE MERKMALE

Frequenz
Kodierung
Speicher
Relaisanzahl
Stromversorgung
Relaiskontakte
Ruhe‐/Betr.verbrauch
Betriebstemperatur
Dichtigkeit
Abmessungen
Gehäuseabmessungen

INSTALLATION UND ANSCHLÜSSE
Die Rückplatte mit den beiliegenden Dübeln und Schrauben an der Wand befestigen. Kabel durch
die  Unterseite  des  Empfängers  führen.  Die  Netzzuleitungskabel  in  de  laut  Aufdruck
gekennzeichneten  Klemmen  anschließen  (auf  der  linken  Seite  der  Grundplatte).  Frontplatte  des
Empfängers montieren.

BETRIEB
Die  Leuchtanzeiger  aktivieren  sich  alle  fünf  Sekunden  und  weisen  dadurch  auf  eine  richtige
Stromversorgung des Geräts hin. Beim Eingang eines Codes prüft der Empfänger, ob sich dieser im
Speicher  befindet  und  aktiviert  dabei  den  entsprechenden  Relais.  Der  Aktivierungsmodus  des
Relais wird mit dem Jumper Imp/Bies im Impuls‐ oder ON/OFF‐Betrieb gewählt (nur mit Relais 2).
Für Einstellung vom Relais 1 sehe Handbuch vom Programmierungsgerät.

PROGRAMMIERUNG

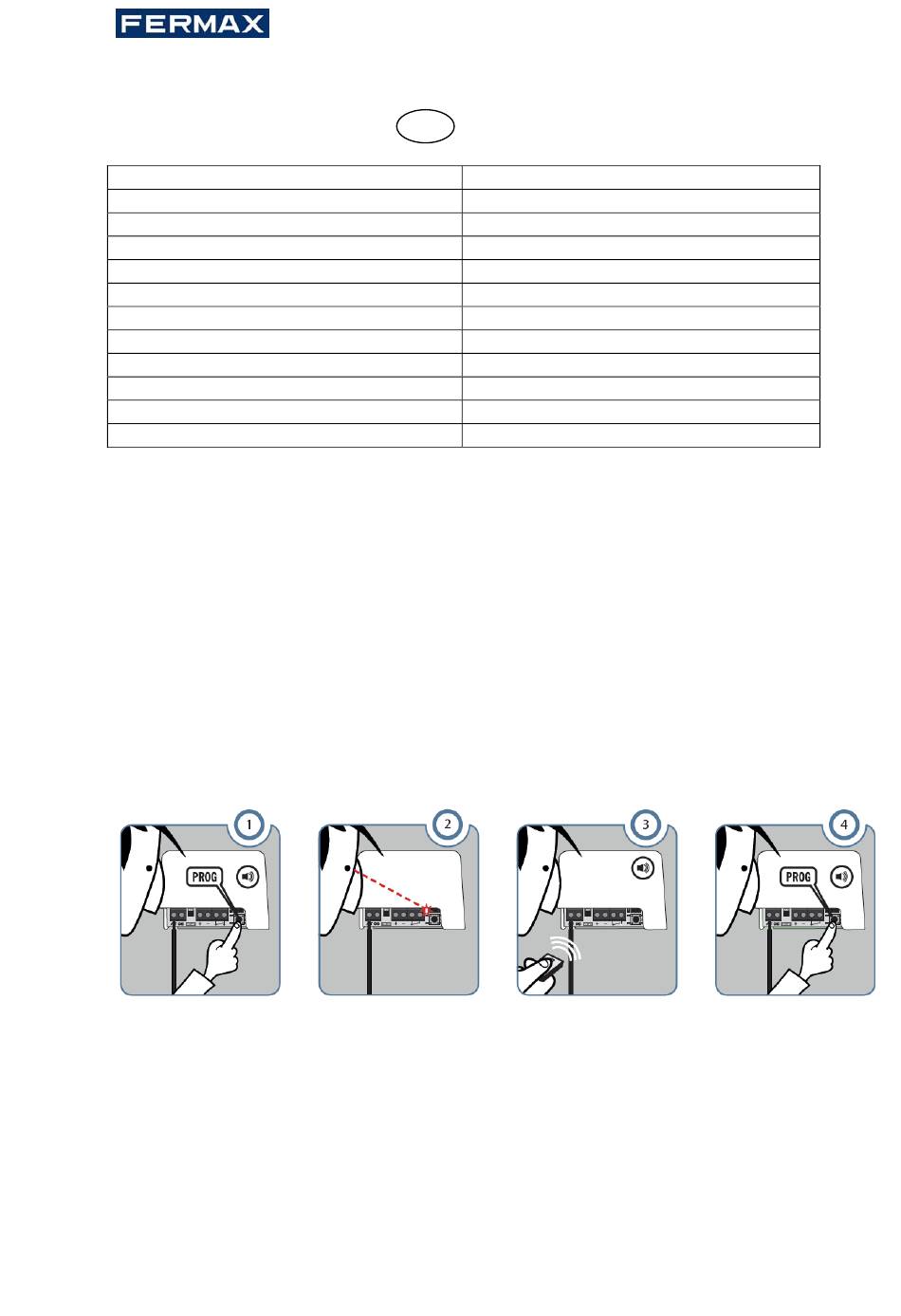

Manuelle Programmierung
Eine  Sekunde  lang  den  Programmiertaster  des  Empfängers  drücken  und  es  ist  ein  akustisches
Signal  zu  hören.  Der  Empfänger  geht  auf  Programmierung  (siehe  Tabelle).  Bleibt  der
Programmiertaster  gedrückt,  geht  der  Empfänger  dabei  zyklisch  von  einer  Konfiguration  auf  die
nächste über. Nach erfolgter Wahl der Programmierkonfiguration für den Sender, der angemeldet
werden soll, durch Drücken des Senders den zu programmierenden Code senden. Der Empfänger
gibt  bei  jeder  Senderprogrammierung  ein  akustisches  0,5s‐Signal  aus.  Vergehen  10  Sekunden
ohne  Programmierung  oder  wird  einer  der  beiden  ersten  Taster  des  Senders  gedrückt,  verlässt
der  Empfänger  den  Programmierbetrieb  und  gibt  dabei  zwei  1s‐Signale  aus.  Ist  der
Empfängerspeicher  beim  Programmieren  eines  Sender  voll,  gibt  dieser  sieben  akustische  0,5s‐
Signale aus und verlässt den Programmierbetrieb.

Hochsicherer Wechselcode
12/24Vac/dc ±10%
‐20ºC bis +85ºC
IP54 (mit Kabelstutzen IP65)
17

BASIC‐2B
868,35MHz
500 Codes
2 Relais
1A
60mA / 90mA
63x74x25mm
82x190x40mm

3200683
