Gegenstellen- und netzwerkanschluss

2.2.3 netzwerkanschluss und mehrere Gegenstellen

Soll die Türstation in ein bestehendes Netzwerk (z. B. via Internet-Anschlussbox) und mit
mehreren Gegenstellen zur Bedienung angeschlossen werden (Computer mit MxEasy oder
VoIP-Videotelefon), so empfiehlt MOBOTIX zur Stromversorgung der Türstation ebenfalls
den MOBOTIX PoE-Adapter (MX-NPA-PoE) oder einen Switch mit mehreren Ports. Verbinden

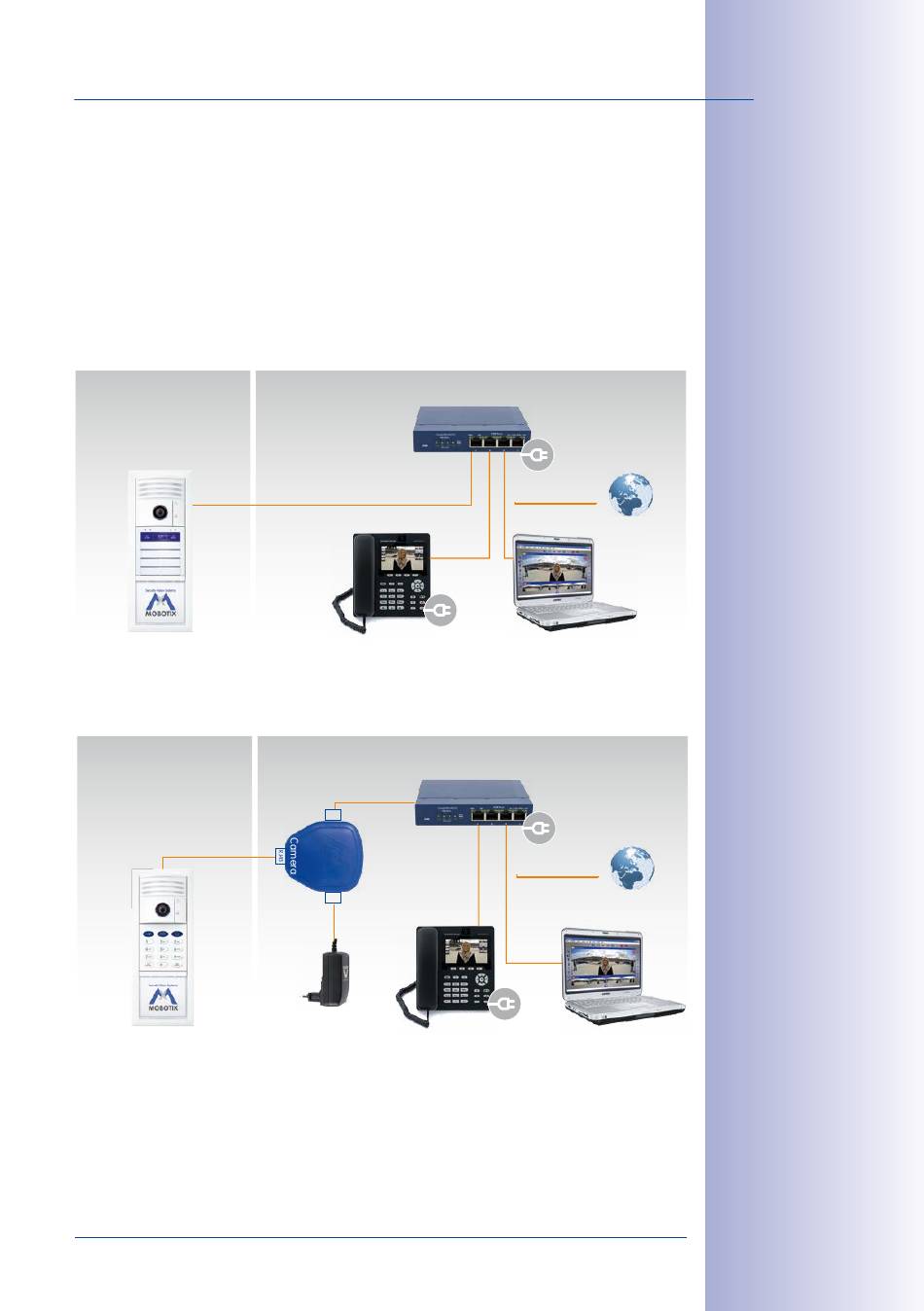

Sie die Geräte so wie in diesem Anschlussbild dargestellt:
Anschluss mit PoE-Switch
Außenbereich
Türstation
Anschluss mit MOBOTIX PoE-Adapter
Außenbereich
Türstation
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
Innenbereich
PoE Switch & Router
VoIP-Bildtelefon
Innenbereich
Switch & Router
PoE-Adapter
(MX-nPA-PoE)
RJ45
LAN/Power
PC/Power
RJ45
VoIP-Bildtelefon
netzteil
LAn/Internet
Computer
LAn/Internet
Computer
65
/132
Der Einsatz eines PoE-
Switches empfiehlt
sich dann, wenn meh-
rere PoE-versorgte
Endgeräte (z. B. auch
mehrere IP-Kameras)
betrieben werden
Die T25 (mit zusätzlicher
PoE-Einspeisung z. B.
durch den MOBOTIX
PoE-Adapter) und ihre
Gegenstellen können auch
an einen vorhandenen
WLAN-Router mit inte-
grierter Switchfunktion
(DSL-Box) ange-
schlossen werden
