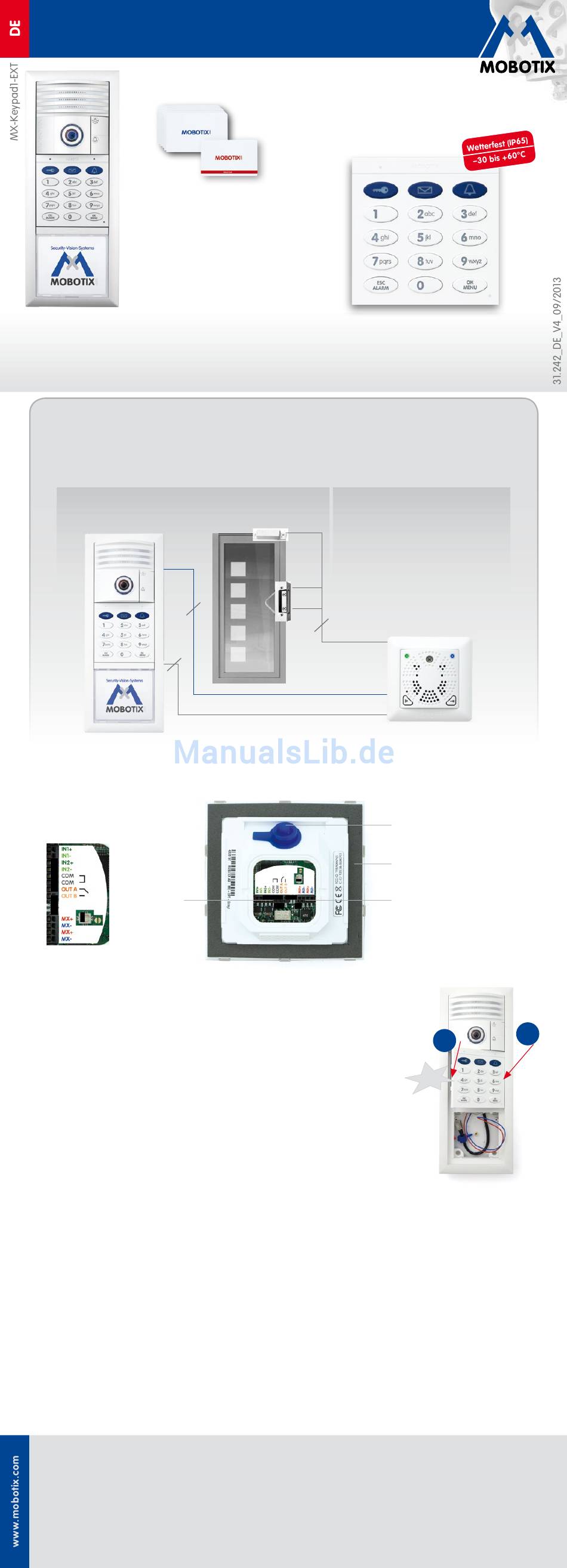

Mobotix KeypadRFID Schnellinstallation

KeypadRFID
• Keypad-Modul mit 1 Admin und 5 User RFID-Karten
• Bedienung der Mailbox
• Integrierte RFID-Technik für schlüssellosen Zutritt
• Farbvarianten: weiß, silber, dunkelgrau, schwarz, amber
• Bis 60 Std. Akku-Notstromversorgung durch DoorMaster
(Zubehör)

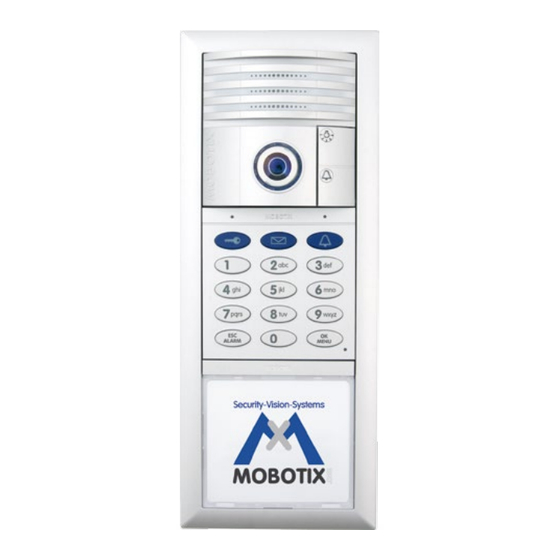

IP-Video-Türstation, InfoModul und DoorMaster
IP-Video-Türstation
KeypadRFID
InfoModul
siehe T24-Systemhandbuch Teil 1 auf www.mobotix.com > Support > Betriebsanleitungen.
Montage des KeypadRFID-Moduls
Die Montage erfolgt wie im T24-Systemhandbuch Teil 1, Abschnitt 2.4.2, „Montage
KeypadRFID" , beschrieben. In Abschnitt 2.1, „Übersicht: Anschluss- und Verdrahtungspläne" ,
erhalten Sie Informationen über weitere Anschlussvarianten (z. B. ohne DoorMaster).
Beim Eindrücken in den Rahmen ist darauf zu achten, dass das Modul zuerst
rechts eingesetzt und dann am linken Rand (und nicht in der Mitte) in den Rahmen
eingedrückt wird.
Inbetriebnahme
Nach der Installation verfahren Sie gemäß der Anleitung im T24-Systemhandbuch Teil 2 , Kapitel 2, „Systeminbetriebnahme
ohne PC" . Dort wird beschrieben, wie Sie in wenigen Schritten das gesamte System einschließlich der RFID-Karten
(Admin und User) konfigurieren.
Austauschen des KeypadRFID-Moduls
Falls das KeypadRFID wider Erwarten ausgetauscht werden muss, benötigen Sie ein aktuelles Backup der
Systemkonfiguration. So ist gewährleistet, dass das neue KeypadRFID nahtlos wieder in das System eingebunden
werden kann. Befolgen Sie hierzu die Anleitung im T24-Systemhandbuch Teil 2 , Abschnitt 5.2, „Systemwiederherstellung
(Backup & Restore)" .
Die Demontage des KeypadRFID erfolgt wie im T24-Systemhandbuch Teil 1 in Abschnitt 2.4.6, „Module austauschen
und entfernen" , beschrieben. Achten Sie dabei darauf, dass der Diebstahlschutz vor der Demontage deaktiviert
wird und nach erfolgter Montage wieder aktiviert wird.
Innovationsschmiede - Made in Germany
Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk-
Kamera-Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden.
MOBOTIX AG • D-67722 Langmeil • Tel: +49 6302 9816-0 • Fax: +49 6302 9816-190 • info@mobotix.com
RFID-Karten
für schlüssellosen Zutritt enthalten
(1 Admin-Karte, 5 User-Karten)
MOBOTIX KeypadRFID
MX-Keypad1-EXT
(im 3er-Rahmen silber)
Standardanschluss:
Außenbereich
2
2
MxBus (YSTY 0,8 mm – max. Länge: 50 m)
Diebstahlschutz (YSTY 0,8 mm – max. Länge: 50 m)
Ausführliche Informationen zu weiteren Anschlussvarianten und zur Montage
Rückansicht mit entferntem Gehäusedeckel
I/O-Klemmen
Quick Install
Keypad mit berührungsloser
Modul für MOBOTIX IP-Video-Türstation
Schlüsselloser Zutritt ins Gebäude mit RFID-Trans-
pon derkarte oder Zutritts-PIN
KeypadRFID mit
Tür
Türöffner, Tür- und Türriegelkontakt
(YSTY 0,8 mm – max. Länge: 50 m)
6
The HiRes Video Company
RFID-Technik
Innenbereich
DoorMaster
Blindstopfen
Dichtung
MxBus-Klemmen
2
Klick
1
