Inhaltszusammenfassung für Concept CUN 5

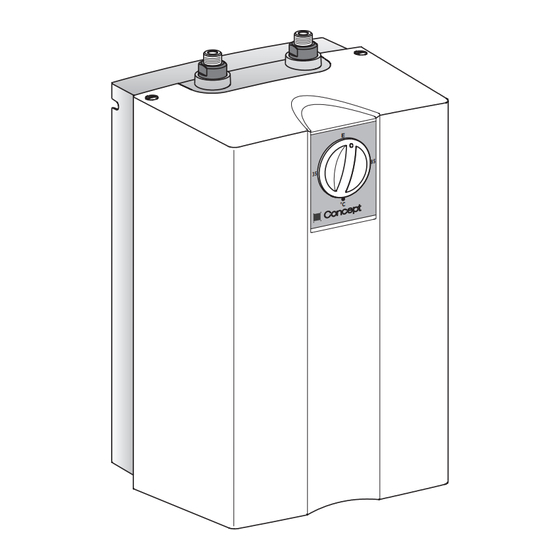

- Seite 1 Warmwasser-Kleinspeicher Bedienung und Installation CUN 5 °C...
-
Seite 2: Inhaltsverzeichnis
INHALT, BESONDERE HINWEISE BESONDERE HINWEISE KUNDENDIENST UND GARANTIE BEDIENUNG UMWELT UND RECYCLING Allgemeine Hinweise �������������������� 3 Sicherheitshinweise ���������������������� 3 Andere Markierungen in dieser Dokumentation � 4 Maßeinheiten ��������������������������� 4 BESONDERE Sicherheit ������������������������������ 4 Bestimmungsgemäße Verwendung ���������� 4 HINWEISE Allgemeine Sicherheitshinweise ������������� 4 Prüfzeichen �����������������������������... -
Seite 3: Bedienung
BEDIENUNG BEDIENUNG - Verschließen Sie niemals den Armaturenauslauf. - Verwenden Sie nur spezielle Strahlregler für drucklose Warmwasserspeicher. 1. Allgemeine Hinweise - Verwenden Sie keinen Schlauch mit Die Kapitel „Besondere Hinweise“ und „Bedienung“ richten Strahlregler zur Verlängerung des sich an den Gerätebenutzer und den Fachhandwerker. Armaturenauslaufs. -
Seite 4: Andere Markierungen In Dieser Dokumentation
BEDIENUNG 1.2 Andere Markierungen in dieser 2.2 Allgemeine Sicherheitshinweise Dokumentation WARNUNG Verbrennung Bei Auslauftemperaturen größer 43 °C besteht Hinweis Verbrühungsgefahr. Allgemeine Hinweise werden mit dem nebenste- henden Symbol gekennzeichnet. WARNUNG Verletzung f Lesen Sie die Hinweistexte sorgfältig durch. Der Temperatur-Einstellknopf darf nur durch einen Fachhandwerker abgezogen werden. -
Seite 5: Gerätebeschreibung
BEDIENUNG 3. Gerätebeschreibung 4. Reinigung, Pflege und Wartung Das offene (drucklose) Gerät hält ständig den Wasserinhalt mit der vorgewählten Temperatur bereit. Beim Aufheizen f Verwenden Sie keine scheuernden oder anlösenden tropft das Ausdehnungswasser durch die Entnahmearma- Reinigungsmittel. Zur Pflege und Reinigung des Gerä- tur. -
Seite 6: Installation
INSTALLATION INSTALLATION Montageort Sachschaden Die Installation des Gerätes darf nur in einem frost- freien Raum erfolgen. 6. Sicherheit Sachschaden Die Installation, Inbetriebnahme sowie Wartung und Re- Montieren Sie das Gerät an die Wand. Die Wand paratur des Gerätes darf nur von einem Fachhandwerker muss ausreichend tragfähig sein. -
Seite 7: Montage
Die auf dem Typenschild angegebene Spannung muss mit der Netzspannung übereinstimmen. f Beachten Sie das Typenschild. Folgende elektrische Anschlussmöglichkeiten sind zuläs- sig: CUN 5 Anschluss an eine frei zugängliche Schutzkon- taktsteckdose mit entsprechendem Stecker Festanschluss an eine Geräteanschlussdose mit Schutzleiter... -
Seite 8: Inbetriebnahme
INSTALLATION 10. Inbetriebnahme 11. Einstellungen WARNUNG Stromschlag 11.1 Temperaturbegrenzung einstellen Die Inbetriebnahme darf nur durch einen Fach- handwerker unter Beachtung der Sicherheits- vorschriften erfolgen. 10.1 Erstinbetriebnahme f Öffnen Sie entweder das Warmwasser-Ventil der 1 Temperatur-Einstellknopf Armatur oder stellen Sie den Einhandmischer auf 2 Begrenzungsring „warm“, bis Wasser blasenfrei austritt. -
Seite 9: Außerbetriebnahme
INSTALLATION 12. Außerbetriebnahme 14.3 Gerät entkalken f Trennen Sie das Gerät vom Stromnetz, indem Sie den Sachschaden Stecker ziehen oder die Sicherung in der Hausinstalla- Behandeln Sie die Behälteroberfläche nicht mit tion ausschalten. Entkalkungsmitteln. f Entleeren Sie das Gerät (siehe Kapitel „Installation / Wartung / Gerät entleeren“). -
Seite 10: Technische Daten
Im Störfall kann in der Installation kurzzeitig eine Tempe- ratur von maximal 100 °C auftreten. 15.6 Angaben zum Energieverbrauch Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energiever- brauchsrelevanter Produkte (ErP). CUN 5 CUN 5 c01 Kaltwasser Zulauf Außengewinde G 3/8 A 222179 c06 Warmwasser Auslauf Außengewinde... -
Seite 11: Datentabelle
INSTALLATION 15.7 Datentabelle CUN 5 222179 Hydraulische Daten Nenninhalt Mischwassermenge 40 °C Elektrische Daten Nennspannung Nennleistung Nennstrom Absicherung Phasen 1/N/PE Frequenz 50/60 Einsatzgrenzen Temperatureinstellbereich °C ca. 35 - 85 Max. zulässiger Druck Max. Durchflussmenge l/min Energetische Daten Bereitschaftsenergiever- 0,23 brauch/24 h bei 65 °C Energieeffizienzklasse Ausführungen... -
Seite 12: Kundendienst Und Garantie
KUNDENDIENST UND GARANTIE Gerätegarantieleistungen und Kundendienst werden durch den Werkskundendienst der STIEBEL ELTRON Gruppe als Vertragskundendienst von concept wahrgenommen. Erreichbarkeit Soweit der Kunde wegen des Garantiefalles aufgrund gesetzli- cher Gewährleistungsansprüche gegen andere Vertragspartner Sollte einmal eine Störung an einem unserer Produkte auftre- Leistungen erhalten hat, entfällt eine Leistungspflicht von uns. -
Seite 13: Umwelt Und Recycling
UMWELT UND RECYCLING Entsorgung von Transport- und Verkaufsverpackungsmaterial Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sach- gerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die um- weltschonende Aufarbeitung der Verpackungen. - Seite 14 NOTIZEN...
- Seite 15 NOTIZEN...
- Seite 16 Vertragskundendienst für concept ist der Werkskundendienst der STIEBEL ELTRON Gruppe. Deutschland Verkauf Tel. 05531 702-110 | Fax 05531 702-95108 | info-center@stiebel-eltron.de STIEBEL ELTRON GmbH & Co. KG Kundendienst Tel. 05531 702-111 | Fax 05531 702-95890 | kundendienst@stiebel-eltron.de Dr.-Stiebel-Straße 33 | 37603 Holzminden Ersatzteilverkauf Tel.
