CWD 30, CWD 80, CWD 100, CWD 150

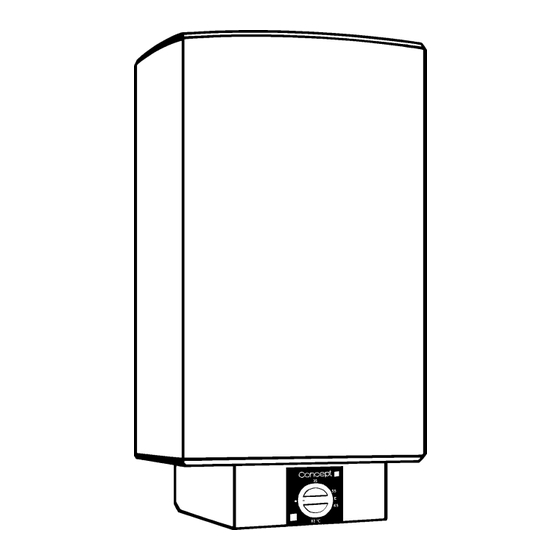

Abb. 1
Diese Gebrauchs- und Montageanweisung
sowie der Schaltplan sind vor der Installation zu lesen und
zu beachten, da dieses für die Gewährung der Garantie
Vorraussetzung ist.
Sollte es wider Erwarten an Ihrem Gerät zu einer Störung
kommen, so wenden Sie sich bitte an unsere Kundendienst-
stellen.
Die Montage (Wasser- und Elektroinstallation) sowie die
erste Inbetriebnahme und die Wartung dieses Gerätes darf
nur von einem zugelassenen Fachmann entsprechend dieser
Anweisung ausgeführt werden.
Wandhängende Speicher
Gebrauchs- und Montageanweisung
Die ganze Erfahrung in einem
Inhalt
2
2
3
3
3
4/5
6
6
7
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Concept CWD 30
Inhaltszusammenfassung für Concept CWD 30
-
Seite 1: Inhaltsverzeichnis

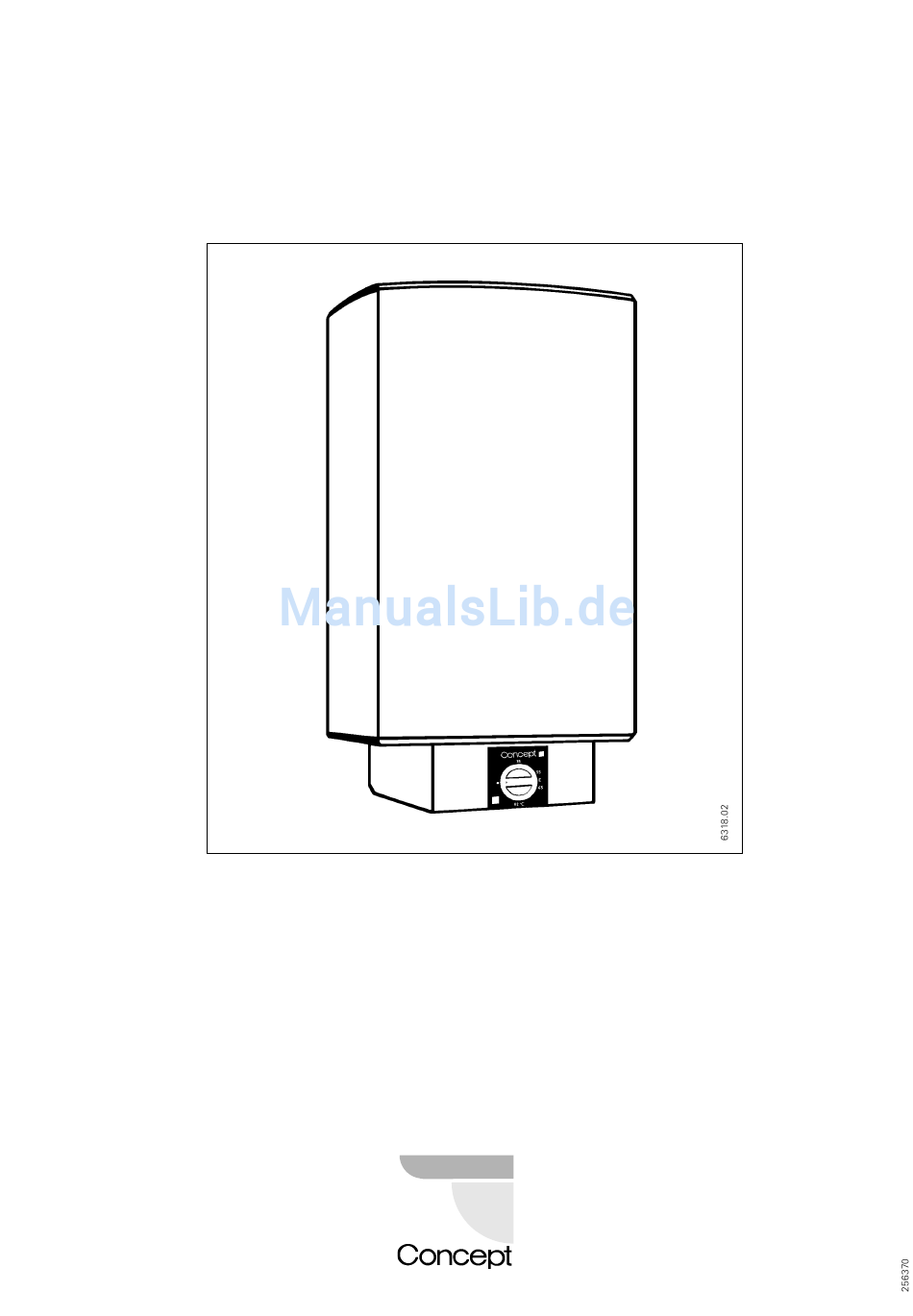

CWD 30, CWD 80, CWD 100, CWD 150 Wandhängende Speicher Gebrauchs- und Montageanweisung Abb. 1 Diese Gebrauchs- und Montageanweisung Inhalt sowie der Schaltplan sind vor der Installation zu lesen und Gebrauchsanweisung zu beachten, da dieses für die Gewährung der Garantie Umwelt- und Recycling Vorraussetzung ist. -
