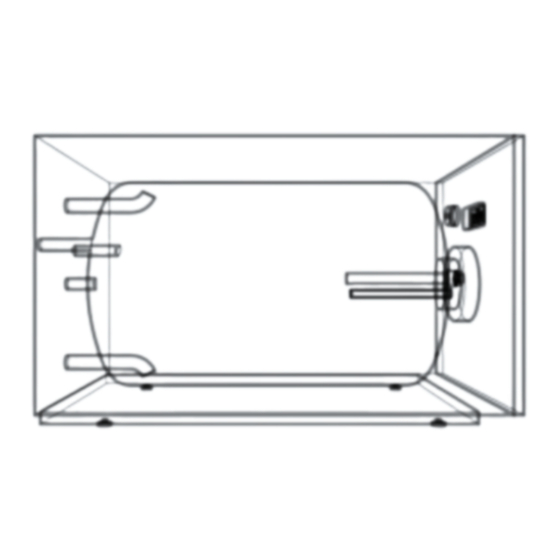

- Seite 1 08.2020 Unterstell- und Thermenspeicher TS 120, TS 160, US 150, US 25 Betriebsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Deu tsch Unters tell- und Therm enspeich er 08.2020 Inhaltsverzeichnis Hinweise zur Betriebsanleitung ..............4 Sicherheit ....................... 4 Anforderung an das Personal................4 Bestimmungsgemäße Verwendung .............. 4 Unzulässige Betriebsbedingungen ..............4 Beschreibung ....................5 Identifikation ..................... 5 Vorschriften ....................... 6 Technische Daten ................... -
Seite 4: Hinweise Zur Betriebsanleitung
Hinweise zur Betriebsanleitung Hinweise zur Betriebsanleitung Diese Betriebsanleitung ist eine wesentliche Hilfe zur sicheren und einwandfreien Funktion des Speichers. Für Schäden, die durch Nichtbeachtung dieser Betriebsanleitung entstehen, übernimmt der Hersteller keine Haftung. Zusätzlich sind die nationalen gesetzlichen Regelungen und Bestimmungen im Aufstellungsland einzuhalten (Unfallverhütung, Umweltschutz, sicherheits- und fachgerechtes Arbeiten etc.). -
Seite 5: Beschreibung
Beschreibung Beschreibung ACHTUNG Sachschaden durch zu hohe Traglast Beschädigungen des Unterstellspeichers durch zu hohe Traglast • Beachten Sie, dass die maximal zulässige Traglast des Unterstellspeichers 300 kg beträgt. ACHTUNG Sachschaden durch punktuelle Belastung Beschädigungen des Unterstellspeichers durch punktuelle Belastung • Vermeiden Sie punktuelle Belastungen auf dem Unterstellspeicher durch Stellfüße des Wärmeerzeugers. -
Seite 6: Vorschriften
Beschreibung Vorschriften Für den Einbau und den Betrieb die Normen, Vorschriften und Richtlinien beachten: • DIN EN 806 • DIN EN 1717: 2011-08 • DIN 1988 • DIN 4708 • EN 12975 • pr EN 12897: 2014 • DVGW – Arbeitsblatt W 551 –... -
Seite 7: Technische Daten
Folgende Werte gelten für alle Unterstell- und Thermenspeicher • Zulässiger Betriebsüberdruck: – Heizwasser 10 bar – Trinkwasser 10 bar • Zulässige Betriebstemperatur: – Heizwasser 110°C – Trinkwasser 95°C • Schutzanode TS 120 / TS 160 Unterstell- und Thermenspeicher — 08.2020 Deutsch — 7... - Seite 8 US 150 / US 250 Nenninhalt Höhe Durchmesser Tiefe Gewicht Energie- Flansch D [mm] [mm] [kg] effizienzklasse B [mm] [mm] 124,3 TS 120 TS 160 1045 93,5 US 150 1125 125,4 US 250 8 — Deutsch Unterstell- und Thermenspeicher — 08.2020...
- Seite 9 Kaltwasser- Zirkluation Z Heizungs- Heizungs- entnahme WW eintritt KW vorlauf HV rücklauf HR TS 120 G ¾" / 839 G ¾" / 839 ¾" / 839 ¾" / 839 ¾" / 839 G ¾" / 1032 G ¾" / 1032 TS 160 ¾"...
-
Seite 10: Montage
Montage Montage WARNUNG Verletzungsgefahr durch hohes Gewicht Die Gefäße haben ein hohes Gewicht. Dadurch besteht die Gefahr von körperlichen Schäden und Unfällen. • Verwenden Sie für den Transport und für die Montage geeignete Hebezeuge. VORSICHT Verbrennungsgefahr Austretendes, heißes Medium kann zu Verbrennungen führen. •... -
Seite 11: Aufstellort
Montage Aufstellort Stellen Sie folgende Bedingungen für den Aufstellort sicher: • Einbauort muss ein geschlossener, trockener und frostfreier Raum sein, der nicht überflutet werden kann • Auf ausreichende Befestigung, Tragfähigkeit und Statik achten. Bei entsprechender Berechnung die Last des maximal befüllten Behälters berücksichtigen. •... - Seite 12 Montage Führen Sie den Anschluss des Speichers an die Kaltwasserleitung nach DIN 1988 durch. Thermenspeicher (TS) Warmwasser (WW) Kaltwasser (KW) Zirkulation (ZK) Absperrventil Heizungsvorlauf (HV) Rückflussverhinderer (Rohrtrenner) Heizkessel (HK) Membran-Druckausdehnungsgefäß Heizungsrücklauf (HR) Entleerung Hinweis! Vermeiden Sie die Eigenzirkulation des Wassers. –...
- Seite 13 Montage Unterstellspeicher (US) Warmwasser (WW) Kaltwasser (KW) Zirkulation (ZK) Absperrventil Heizungsvorlauf (HV) Rückflussverhinderer (Rohrtrenner) Heizkessel (HK) Membran-Druckausdehnungsgefäß Heizungsrücklauf (HR) Entleerung Hinweis! Vermeiden Sie die Eigenzirkulation des Wassers. – Verwenden Sie Rückschlagventile oder Rückschlagklappen mit Rückflussverhinderer in den Speicherkreisen. Unterstell- und Thermenspeicher — 08.2020 Deutsch —...
-
Seite 14: Anschluss Trinkwasserleitung
Montage 5.3.1 Anschluss Trinkwasserleitung WARNUNG Gesundheitsgefahr durch Hygienemängel Durch unsauber durchgeführte Montagearbeiten kann das Trinkwasser verschmutzt werden • Montieren Sie den Speicher hygienisch einwandfrei nach dem Stand der Technik. ACHTUNG Geräteschaden durch unsachgemäße Montage des Sicherheitsventils. Bei unsachgemäßer Montage des Sicherheitsventils können, durch Überschreiten des Zulässigen Betriebsdrucks, Schäden am Gerät entstehen. -
Seite 15: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Regelmäßige Wartungen sind notwendig, um eine lange Lebensdauer des Speichers zu erreichen und die Funktionsfähigkeit des Speichers aufrecht zu erhalten. Bei Frost und Außerbetriebnahme ist der Speicher zu entleeren. Emaillierte Speicher nach DIN 4753 sind für Trinkwasser geeignet. Eine Mischinstallation ist zulässig. •... -
Seite 16: Außerbetriebnahme
Außerbetriebnahme Außerbetriebnahme Nehmen Sie den Speicher außer Betrieb, wenn das in der Betriebsanleitung des Heizgeräts gefordert ist, siehe Kapitel 8.1 "Entleeren" auf Seite Hinweis! Entleeren Sie den Speicher bei der Außerbetriebnahme. – Bei Frostgefahr. – Bei der Wartung. Wartung Hinweis! Lassen Sie die Wartung von einer zugelassenen Fachfirma durchführen. -
Seite 17: Reinigen
Wartung Reinigen Verkalkte Heizregister vermindern die Wärmeleistung des Speichers. Der Energiebedarf und die Aufheizzeiten erhöhen sich. Ein verschlammter Speicher vermindert die Qualität des Trinkwassers. Der Speicher sollte in regelmäßigen Abständen entkalkt und vom abgesetzten Schlamm gereinigt werden. Der Grad der Verkalkung und Verschlammung des Speichers hängt von der Benutzungsdauer, der Betriebstemperatur und der Wasserhärte ab. -
Seite 18: Fehlersuche Und Fehlerbehebung
Entsorgung / Recycling Fehlersuche und Fehlerbehebung Fehler Ursache Behebung Zugesetzte Elektrochemische Prozesse Beachtung der Fließregel. Elektrische zwischen Schutzanode und Trennung der Kupferrohrinstallation Anschlüsse Kupferrohrmaterial vom Speicher durch Isolations- Trennverschraubungen. Geruchsbeeinträchti Bildung von Schwefelwasserstoff • Reinigung des gung und durch sulfatreduzierende Bakterien Speicherbehälters.
