Prehľad
(a) 1" výškový reproduktor s kupolou z hodvábu
(b) 5" basový reproduktor
Pripojenie k zariadeniu Sound Blaster
Sound Blaster X7
(a) Reproduktor E-MU XM7 (pravý)
(b) Konektor s koncovkou (pravý)
(c) Konektor s koncovkou (ľavý)

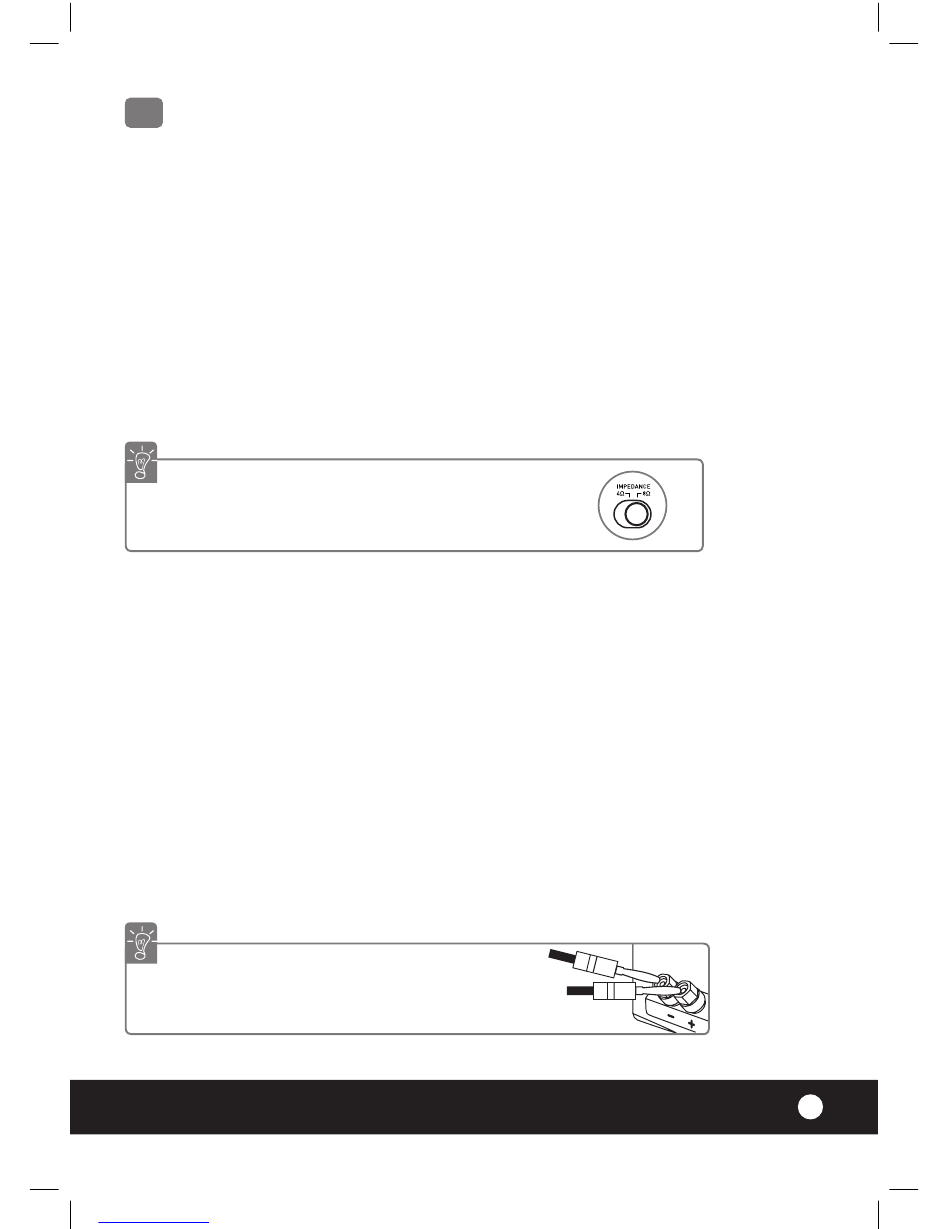

Posuňte prepínač odporu zariadenia Sound Blaster X7
na 8 Ω, aby vyhovoval odporu reproduktora vášho
zariadenia E-MU XM7.

Pripojenie reproduktorov

UPOZORNENIE!
Pred vytváraním pripojenia alebo pred odpojením zariadenie Sound Blaster X7 vypnite!
1. Z jedného konca dodaných reproduktorových káblov snímte predbežne odrezanú izoláciu.
2. Neizolované vodiče stočte spolu na jednoduché zasunutie.
3. Uvoľnite spojovacie stĺpiky reproduktorov a zariadenia Sound Blaster X7 tak, aby bol otvor
na zasunutie kábla úplne viditeľný.
4. Do otvorov na zasunutie kábla zasuňte odizolované vodiče. Dodržiavajte polaritu. Medený
vodič z kladnej (+) koncovky reproduktora pripojte k zodpovedajúcej kladnej (+) koncovke
na zariadení SB X7. Podobne pripojte ďalší vodič k zodpovedajúcej zápornej (-) koncovke.
5. Spojovacie stĺpiky utiahnite rukou.
Spojovacie stĺpiky nadmerne neuťahujte ani ich neuťahujte žiadnym náradím.
Downloaded from www.Manualslib.com
Ku koncovkám reproduktora môžete taktiež
pripojiť banánové konektory*
*nie sú súčasťou balenia
manuals search engine
(c) Basreflexová trubica
(d) Pozlátené spojovacie stĺpiky
®
(d) Reproduktor E-MU XM7 (ľavý)
(e) Reproduktorové káble
X7
