5

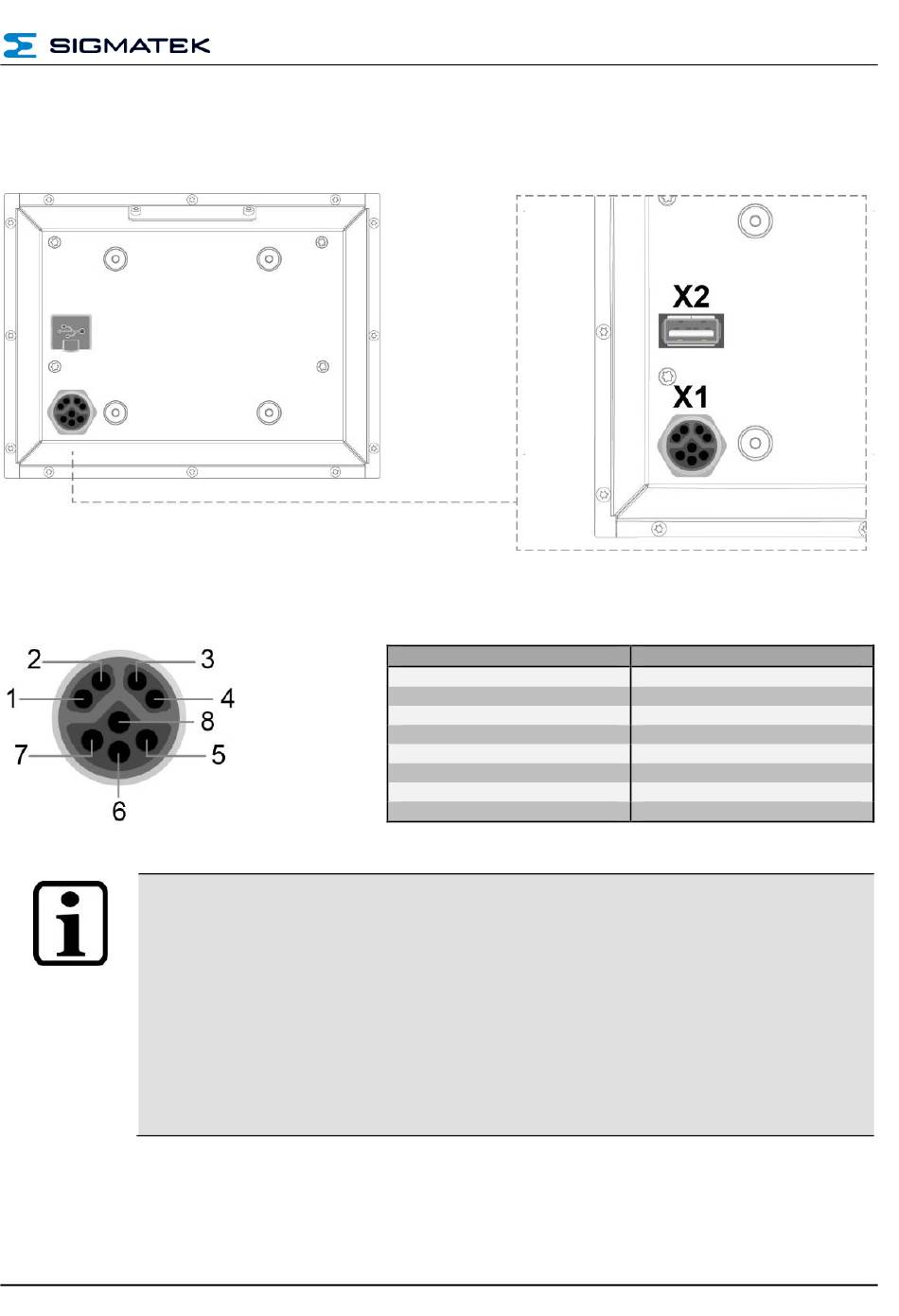

Anschlussbelegung
5.1
Anschlüsse Rückseite
5.1.1
X1: M12 Y-Kodiert (Versorgung, Ethernet)
Wir weisen darauf hin, dass es zu Problemen kommen kann, wenn eine
Steuerung mit einem IP-Netzwerk verbunden wird, in dem sich Geräte befin-
den, die nicht mit einem SIGMATEK Betriebssystem laufen. Bei solchen Ge-
räten kann es passieren, dass Ethernet-Pakete mit einer so hohen Frequenz
an die Steuerung geschickt werden (z.B. Broadcasts), dass es in der Steue-
rung aufgrund der hohen Interrupt-Belastung zu einem Realtime Runtime Er-
ror oder Runtime Error kommt. Mit einem entsprechend konfigurierten Pa-
ketfilter (Firewall oder Router) ist es jedoch möglich, ein Netzwerk mit
SIGMATEK Hardware und ein fremdes Netzwerk miteinander zu verbinden
ohne dass die oben beschriebenen Probleme auftreten.
29.10.2020
TRAGARMTERMINAL TOUCH
Pin
1
2
3
4
5
6
7
8
n.c. = nicht verwenden
ETT 7321
Funktion
Eth Tx+
Eth Tx-
Eth Rx+
Eth Rx-
VCC
n.c.
n.c.
GND
Seite 15
