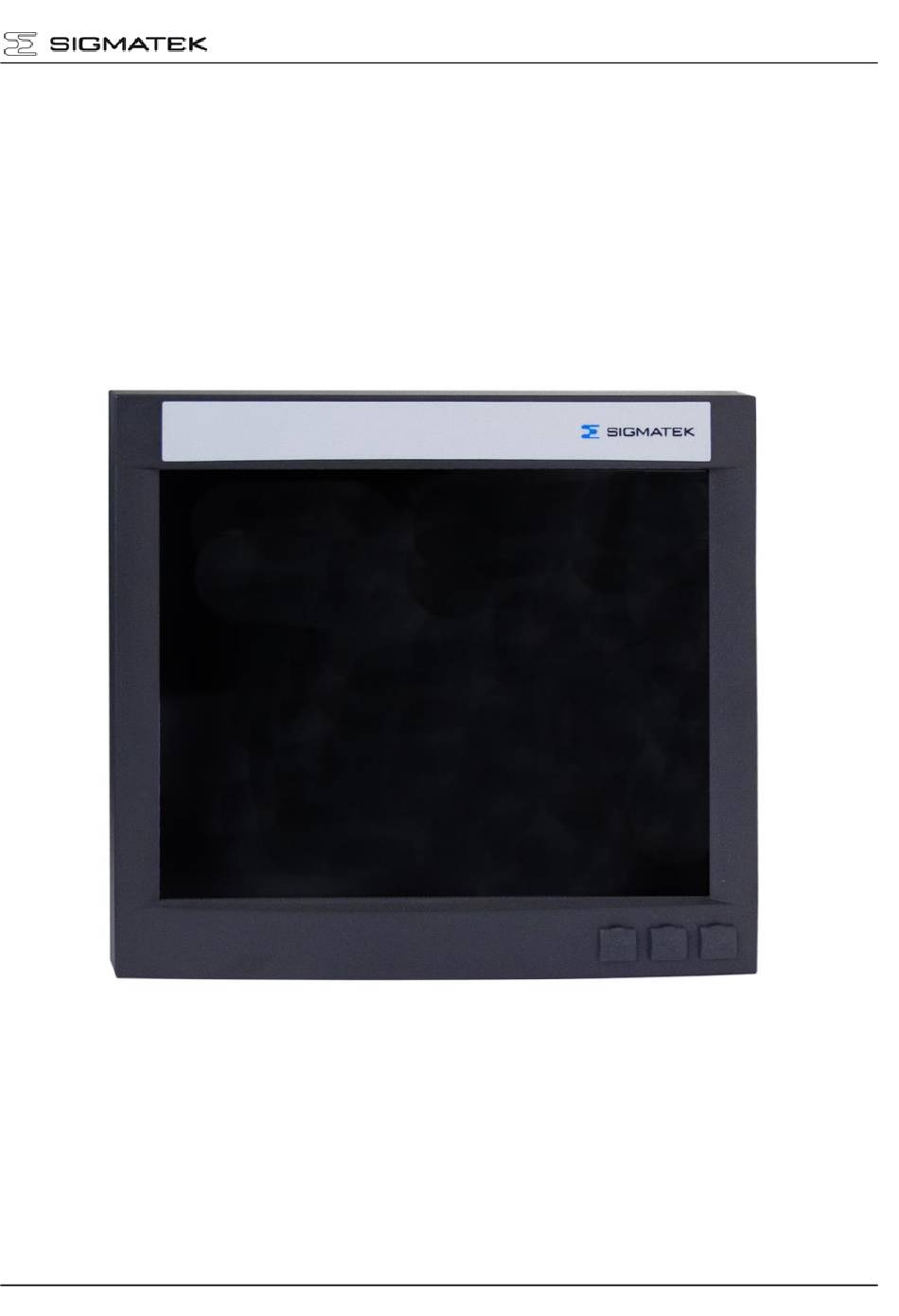

TOUCH-ANZEIGEEINHEIT
TAE 151
Touch-Anzeigeeinheit
TAE 151
Das Einbautouchterminal TAE 151 dient zur Visualisierung von automatisierten Prozessen.
Die Prozessdiagnose sowie die Bedienung und Beobachtung von automatisierten Abläufen
werden durch dieses Einbautouchterminal vereinfacht.
Eine Touchfolie dient zur Eingabe von Prozessdaten und Parametern. Die Ausgabe erfolgt
auf einem 15" XGA TFT-Farbdisplay.
17.10.2018
Seite 1
Inhaltsverzeichnis
Verwandte Anleitungen für SIGMATEK TAE 151
Inhaltszusammenfassung für SIGMATEK TAE 151
- Seite 1 TAE 151 Touch-Anzeigeeinheit TAE 151 Das Einbautouchterminal TAE 151 dient zur Visualisierung von automatisierten Prozessen. Die Prozessdiagnose sowie die Bedienung und Beobachtung von automatisierten Abläufen werden durch dieses Einbautouchterminal vereinfacht. Eine Touchfolie dient zur Eingabe von Prozessdaten und Parametern. Die Ausgabe erfolgt auf einem 15“...
-
Seite 2: Technische Daten
TOUCH-ANZEIGEEINHEIT TAE 151 Technische Daten Leistungsdaten 15” TFT Color (6 Bit RGB) Display Bedieneinheit Touchfolie Schnittstellen Frontseite: 3 x USB V1.1 Rückseite: S-DVI 1 x USB Typ-A V1.1 1 x CAN mit 2 Anschlüssen Elektrische Anforderungen Versorgungsspannung Minimal +18 V DC... - Seite 3 TOUCH-ANZEIGEEINHEIT TAE 151 Umgebungsbedingungen -20 – +60 °C Lagertemperatur 0 – +50 °C Umgebungstemperatur 20 – 95 %, nicht kondensierend Luftfeuchtigkeit EMV-Festigkeit Nach EN 61000-6-2 (Industriebereich) Schockfestigkeit EN 60068-2-27 150 m/s² Schutzart Schaltschrankein- Schaltschrank- Tragarmmontage Tragarmmontage bau mit USB- einbau ohne...
- Seite 4 TOUCH-ANZEIGEEINHEIT TAE 151 Bedieneinheit Touchfolie Analog resistives Film-Glass Touch-Panel Abmessungen 325,5 mm x 249,3 mm x 2,2 mm (B x H x T) Aktive Fläche 304,1 mm x 228,1 mm Auflösung 12 Bit-Controller (USB) Datenrad Nein Tasten Nein LEDs Nein...
-
Seite 5: Mechanische Abmessungen
TOUCH-ANZEIGEEINHEIT TAE 151 Mechanische Abmessungen 17.10.2018 Seite 5... - Seite 6 TOUCH-ANZEIGEEINHEIT TAE 151 x => Montage-Bohrungen für Tragarmmontage (10x). y => Montage-Bohrungen für Schaltschrankmontage (10x). Der Montagesatz für Schaltschrankmontage (12-209-021) für die Blechdicke 1,0 – 3,0 mm wird mitgeliefert. Seite 6 17.10.2018...
- Seite 7 TOUCH-ANZEIGEEINHEIT TAE 151 Hinweise / Montagesätze Schaltschrankmontage: 17.10.2018 Seite 7...
- Seite 8 TOUCH-ANZEIGEEINHEIT TAE 151 Hinweise / Montagesätze Tragarm: Seite 8 17.10.2018...
-
Seite 9: Chemische Beständigkeit
TOUCH-ANZEIGEEINHEIT TAE 151 Chemische Beständigkeit Kunststoffgehäuse ASA Lösungsmittel Visuelle Auswirkung Essigsäure (5 %) bei 23 °C Keine Chrom Säurelösung (40 %) bei 23 °C Keine Zitronensäurelösung (10 %) bei 23 °C Keine Salzsäure (36 %) bei 23 °C Keine Milchsäure (10 %) bei 23 °C Keine Salpetersäure (40 %) bei 23 °C... - Seite 10 TOUCH-ANZEIGEEINHEIT TAE 151 Touchfolie Lösungsmittel Visuelle Auswirkung Steinkohlenteeröl / Toluol Keine Tricholorethylene Keine Aceton Keine Alkohol Keine Benzin Keine Maschinenöl Keine Glasreiniger Keine Mayonnaise Keine Ketchup Keine Wein Keine Salatöl Keine Essig Keine Lippenstift Keine Ammoniak Keine Seite 10 17.10.2018...
- Seite 11 TOUCH-ANZEIGEEINHEIT TAE 151 Schnittstellen Allgemeines Die Verbindung zum IPC per S-DVI erfolgt über ein Spezialkabel mit 26-poligen HD-SubD- Steckern, welches die +24 V-Versorgung bereits mitführt und in Längen von 0,3 m – 15 m erhältlich ist. Es ist daher kein zusätzlicher Anschluss einer Versorgungsspannung nötig.
-
Seite 12: Stecker Rückseite
TOUCH-ANZEIGEEINHEIT TAE 151 Stecker Rückseite X1, X2: CAN (Weidmüller B2L 3,5/8) Funktion CAN A (LOW) CAN B (HIGH) CAN A (LOW) CAN B (HIGH) (+5 V) +24 V X3: USB Typ-A V1.1 Funktion Seite 12 17.10.2018... - Seite 13 TOUCH-ANZEIGEEINHEIT TAE 151 X4: DVI/CAN (26-pol. HD-DSUB) (male) Funktion Funktion DVI1+ shield DVI1- shield DVI2+ shield DVI2- shield DVI3+ shield DVI3- +24 V DVIC+ +24 V DVIC- (USB) Ext. In+ reserved (USB) Ext. In- (USB) Ext. Out+ (USB) Ext. Out-...
-
Seite 14: Can-Bus-Setup
TOUCH-ANZEIGEEINHEIT TAE 151 CAN-BUS-Setup In diesem Abschnitt wird erläutert, wie der CAN-Bus richtig konfiguriert wird. Dazu müssen folgende Parameter eingestellt werden: Stationsnummer und Übertragungsgeschwindigkeit. CAN-Bus-Stationsnummer Jede CAN-Bus-Station erhält eine eigene Stationsnummer (einstellbar von 0 bis 15). Unter dieser Stationsnummer können die anderen Busteilnehmer Daten von dieser Station abho- len und an diese senden. -
Seite 15: Can-Bus-Übertragungsgeschwindigkeit
TOUCH-ANZEIGEEINHEIT TAE 151 CAN-Bus-Übertragungsgeschwindigkeit Es besteht die Möglichkeit, verschiedene Übertragungsgeschwindigkeiten (Baudraten) auf dem CAN-Bus einzustellen. Je größer die Länge der Busleitungen ist, desto kleiner muss die Übertragungsgeschwindigkeit gewählt werden. SW 5 SW 6 Wert Baudrate maximale Länge 615 kBit / s... -
Seite 16: Can-Bus-Abschluss
TOUCH-ANZEIGEEINHEIT TAE 151 CAN-Bus-Abschluss An den beiden Endgeräten in einem CAN-Bus System muss ein Leitungsabschluss erfol- gen. Dies ist notwendig, um Übertragungsfehler durch Reflexionen auf der Leitung zu ver- hindern. Gerät 1 Gerät 2 Gerät 3 Gerät n z.B. C-IPC... - Seite 17 TOUCH-ANZEIGEEINHEIT TAE 151 Verdrahtungshinweise Erdung Um eine einwandfreie Funktion der Anzeigeeinheit zu gewährleisten, ist über eine der bei- den Flachsteckzungen an der Rückseite des Terminals eine Verbindung zur Erdungsschie- ne herzustellen. Erdungsschiene USB-Schnittstelle Das Terminal verfügt über eine USB-Schnittstelle. Diese Schnittstelle kann in LASAL für verschiedenste USB-Geräte (Tastatur, Maus, Speichermedien, Hubs,...) verwendet werden.
-
Seite 18: Schirmung
Die Verkabelungen von CAN-Bus und S-DVI sind als geschirmte Leitungen auszuführen. Weiters sind für den CAN-Bus Twisted-Pair-Leitungen zu verwenden. Das fertig konfektio- nierte S-DVI-Kabel ist in verschiedenen Längen bei SIGMATEK erhältlich. Der Schirm des CAN-Kabels ist entweder unmittelbar vor dem Terminal großflächig und niederohmig aufzulegen (Erdungsschellen) oder über einen Flachstecker mit Erde zu ver-... -
Seite 19: Blockschaltbild
TOUCH-ANZEIGEEINHEIT TAE 151 Verfügbare S-DVI-Kabel Länge Bestellnummer 0,3 m 05-950-003 2,0 m 05-950-020 3,0 m 05-950-030 5,0 m 05-950-050 10,0 m 05-950-100 15,0 m 05-950-150 HINWEIS Ein Stecken der S-DVI-Schnittstelle unter Spannung ist nicht zulässig und kann zur Zerstörung dieser führen (nicht Hot-Plug fähig). -
Seite 20: Reinigung Des Touch-Screens
TOUCH-ANZEIGEEINHEIT TAE 151 Reinigung des Touch-Screens ACHTUNG! Bevor die Reinigung des Touch-Screens durchgeführt wird, zuerst das Terminal abschalten, um bei Berührung des Touch-Screens nicht unbeabsichtigt Funktionen bzw. Befehle auszulösen! Der Touch-Screen des Terminals darf nur mit einem feuchten, weichen Tuch gereinigt werden.
