Bewegungsmelder Mini Basic
(6)
Bewegungsmelder Mini Basic
(7)
Multistation, Art. Nr.: 23066REGHE
(8)
Binäreingang 6fach, Art. Nr.: 2116REG
(9)
Binäreingang 8fach, 230 V, Art. Nr.: 2118REG
(10)
Tasterschnittstelle 2fach, Art. Nr.: 2076-2T/Tasterschnittstelle 4fach, Art. Nr.: 2076-4T
(11)
KNX Jalousieaktor UP 1fach mit Nebenstellenanschluss, Art. Nr.: 2501 UP
(12)
Schaltaktor 2fach, Art. Nr.: 2132.6UP
(13)
Motor-Ventilantrieb mit Regler, Art. Nr.: 2177SVR
Gerät in Zwischendecke montieren
￭
Anschlussleitung mit beiliegender Leitungsfixierung (2) (Bild 2) sichern.
￭
Federbügel (1) zurückbiegen und Bewegungsmelder (4) in die Zwischendecke schieben
(Bild 2).
￭
Designring (5) aufstecken und im Uhrzeigersinn drehen (Bild 2).
5
Technische Daten
Nennspannung
Standby-Leistung
Stromaufnahme
Umgebungstemperatur
Lager-/ Transporttemperatur
Relative Feuchte
Schutzklasse
Schutzart
Erfassungswinkel
Montagehöhe
Erfassungsfeld
Nachlaufzeit
Schaltausgang
Spannungsfestigkeit
Strombelastbarkeit
Anschlussleistung
Maße
Abmessung Ø×H
Deckenausschnitt Ø×T
Leitungslänge
82403103
J0082403103

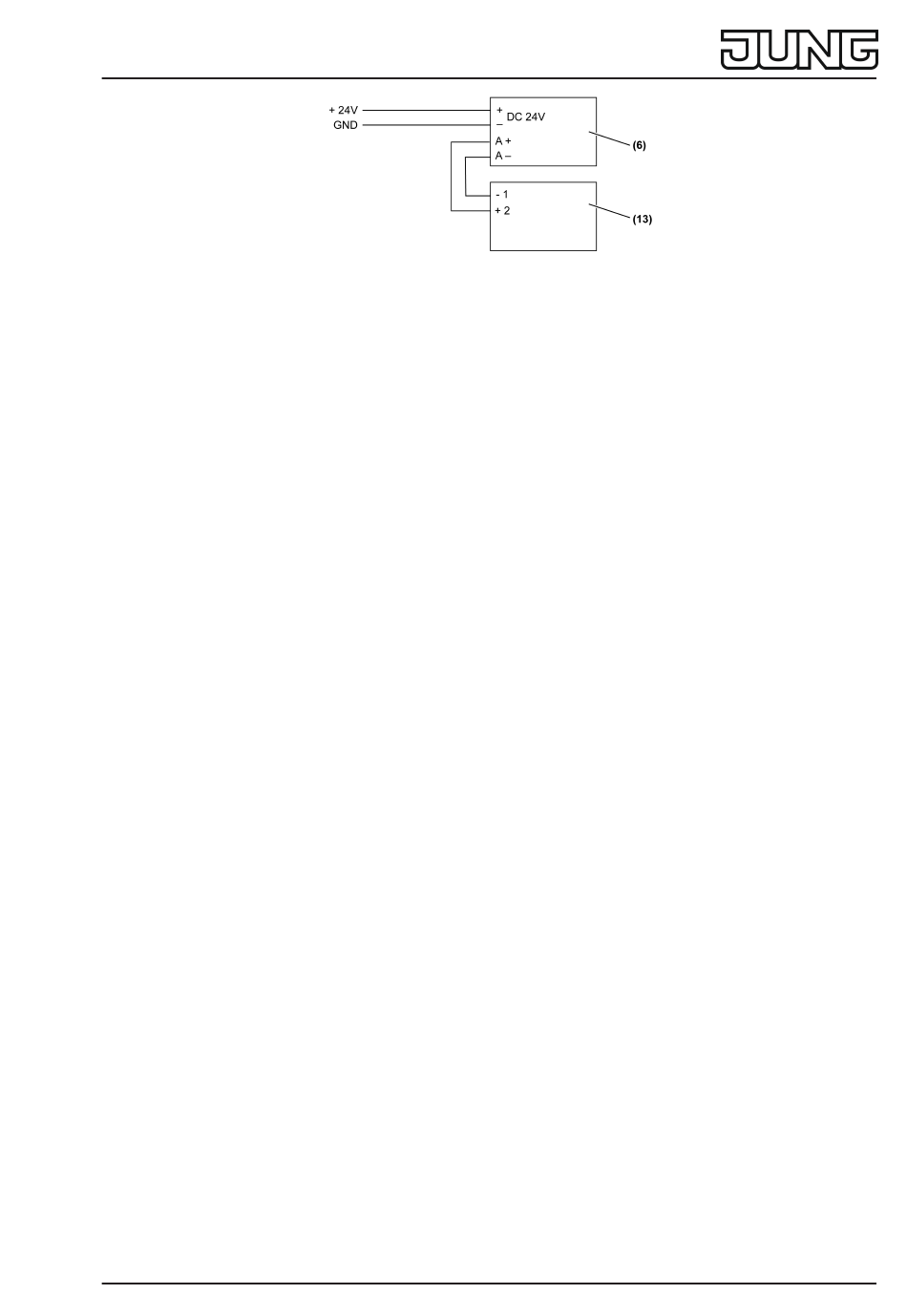

Bild 11: Anschluss an Motor-Ventilantrieb mit Regler
10 ... 100 % (keine Betauung)
53,5 × 38 mm (mit Designring)
5 / 6
DC 24 ... 32 V SELV
< 0,1 W
max. 4 mA
-5 ... +45 °C
-25 ... +70 °C
III
IP44
360°
3 m
Ø ca. 6 m
ca. 10 s
40 V
max. 50 mA
max. 150 mW
44 × 35 mm
max. 30 m
29.09.2020
