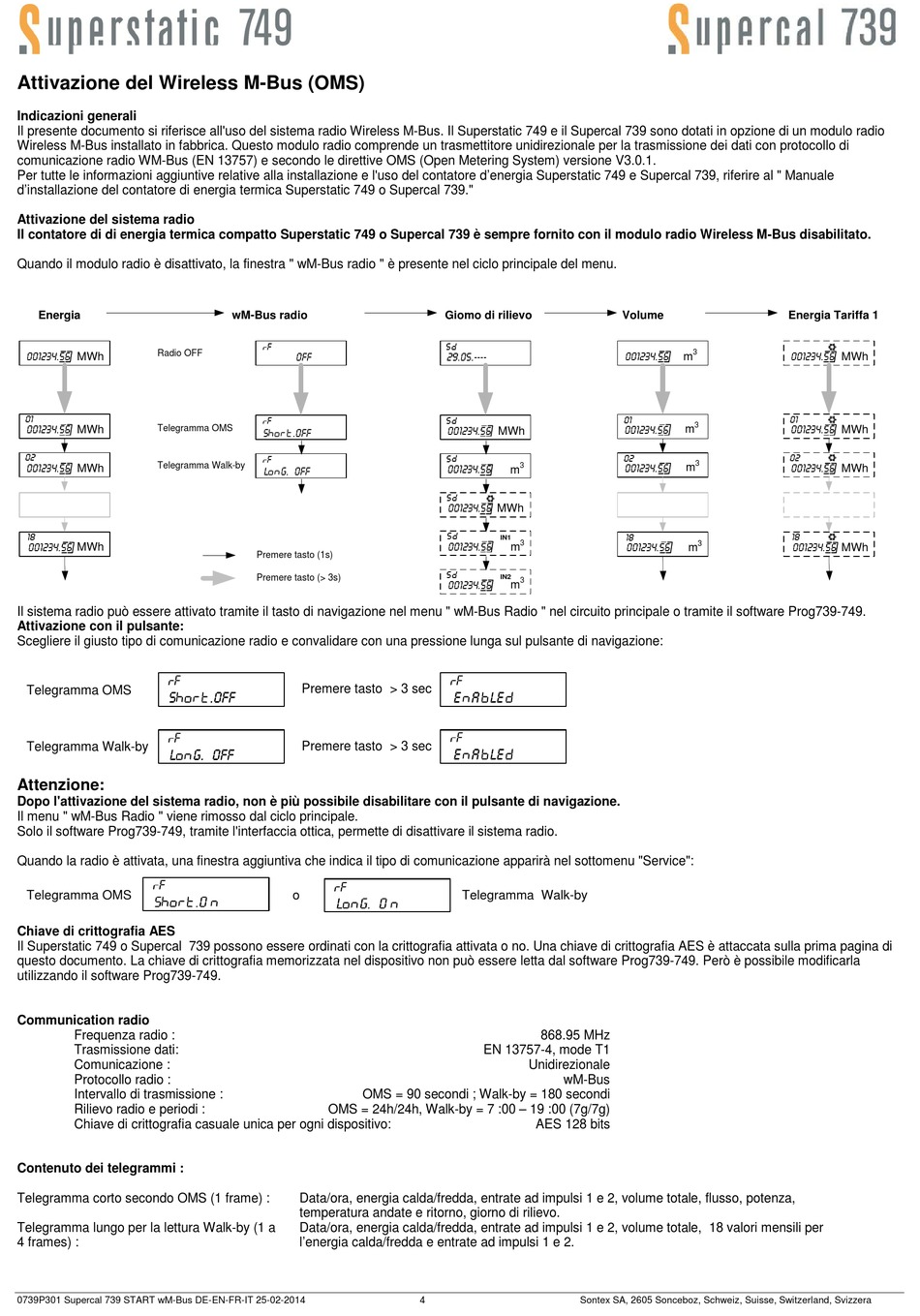

NeoVac Superstatic 749 Inbetriebnahme Seite 4

Attivazione del Wireless M-Bus (OMS)
Indicazioni generali
Il presente documento si riferisce all'uso del sistema radio Wireless M-Bus. Il Superstatic 749 e il Supercal 739 sono dotati in opzione di un modulo radio
Wireless M-Bus installato in fabbrica. Questo modulo radio comprende un trasmettitore unidirezionale per la trasmissione dei dati con protocollo di
comunicazione radio WM-Bus (EN 13757) e secondo le direttive OMS (Open Metering System) versione V3.0.1.
Per tutte le informazioni aggiuntive relative alla installazione e l'uso del contatore d'energia Superstatic 749 e Supercal 739, riferire al " Manuale
d'installazione del contatore di energia termica Superstatic 749 o Supercal 739."
Attivazione del sistema radio
Il contatore di di energia termica compatto Superstatic 749 o Supercal 739 è sempre fornito con il modulo radio Wireless M-Bus disabilitato.
Quando il modulo radio è disattivato, la finestra " wM-Bus radio " è presente nel ciclo principale del menu.
Energia
Radio OFF
001234.56
MWh
01
001234.56 Telegramma OMS
MWh
02
001234.56 Telegramma Walk-by
MWh
18
001234.56
MWh
Il sistema radio può essere attivato tramite il tasto di navigazione nel menu " wM-Bus Radio " nel circuito principale o tramite il software Prog739-749.
Attivazione con il pulsante:
Scegliere il giusto tipo di comunicazione radio e convalidare con una pressione lunga sul pulsante di navigazione:
fF
Telegramma OMS
Short.off
fF
Telegramma Walk-by
Long. off
Attenzione:
Dopo l'attivazione del sistema radio, non è più possibile disabilitare con il pulsante di navigazione.
Il menu " wM-Bus Radio " viene rimosso dal ciclo principale.
Solo il software Prog739-749, tramite l'interfaccia ottica, permette di disattivare il sistema radio.
Quando la radio è attivata, una finestra aggiuntiva che indica il tipo di comunicazione apparirà nel sottomenu "Service":
fF
Telegramma OMS
Short.o n
Chiave di crittografia AES
Il Superstatic 749 o Supercal 739 possono essere ordinati con la crittografia attivata o no. Una chiave di crittografia AES è attaccata sulla prima pagina di
questo documento. La chiave di crittografia memorizzata nel dispositivo non può essere letta dal software Prog739-749. Però è possibile modificarla
utilizzando il software Prog739-749.
Communication radio
Frequenza radio :
Trasmissione dati:
Comunicazione :
Protocollo radio :
Intervallo di trasmissione :
Rilievo radio e periodi :
Chiave di crittografia casuale unica per ogni dispositivo:
Contenuto dei telegrammi :
Telegramma corto secondo OMS (1 frame) :
Telegramma lungo per la lettura Walk-by (1 a
4 frames) :
0739P301 Supercal 739 START wM-Bus DE-EN-FR-IT 25-02-2014
wM-Bus radio
fF
Off
fF
Short.off
fF
Long. off
Premere tasto (1s)
Premere tasto (> 3s)
Premere tasto > 3 sec
Premere tasto > 3 sec
fF
o
Long. O n
OMS = 90 secondi ; Walk-by = 180 secondi
OMS = 24h/24h, Walk-by = 7 :00 – 19 :00 (7g/7g)
Data/ora, energia calda/fredda, entrate ad impulsi 1 e 2, volume totale, flusso, potenza,
temperatura andate e ritorno, giorno di rilievo.
Data/ora, energia calda/fredda, entrate ad impulsi 1 e 2, volume totale, 18 valori mensili per
l'energia calda/fredda e entrate ad impulsi 1 e 2.
Giomo di rilievo
S
29.05.----
S
001234.56
MWh
S
3
001234.56
m
S
001234.56
MWh
S
IN1
3
001234.56
m
S
IN2
3
001234.56
m
fF
E nA bLe d
fF
E nA bLe d
Telegramma Walk-by
868.95 MHz
EN 13757-4, mode T1
Unidirezionale
wM-Bus
AES 128 bits
4 Sontex SA, 2605 Sonceboz, Schweiz, Suisse, Switzerland, Svizzera
Volume Energia Tariffa 1
3
001234.56 001234.56
m
01 01
3
001234.56 m 001234.56
02
02
3
001234.56
001234.56 m
18 18
3
001234.56 001234.56
m
MWh
MWh
MWh
