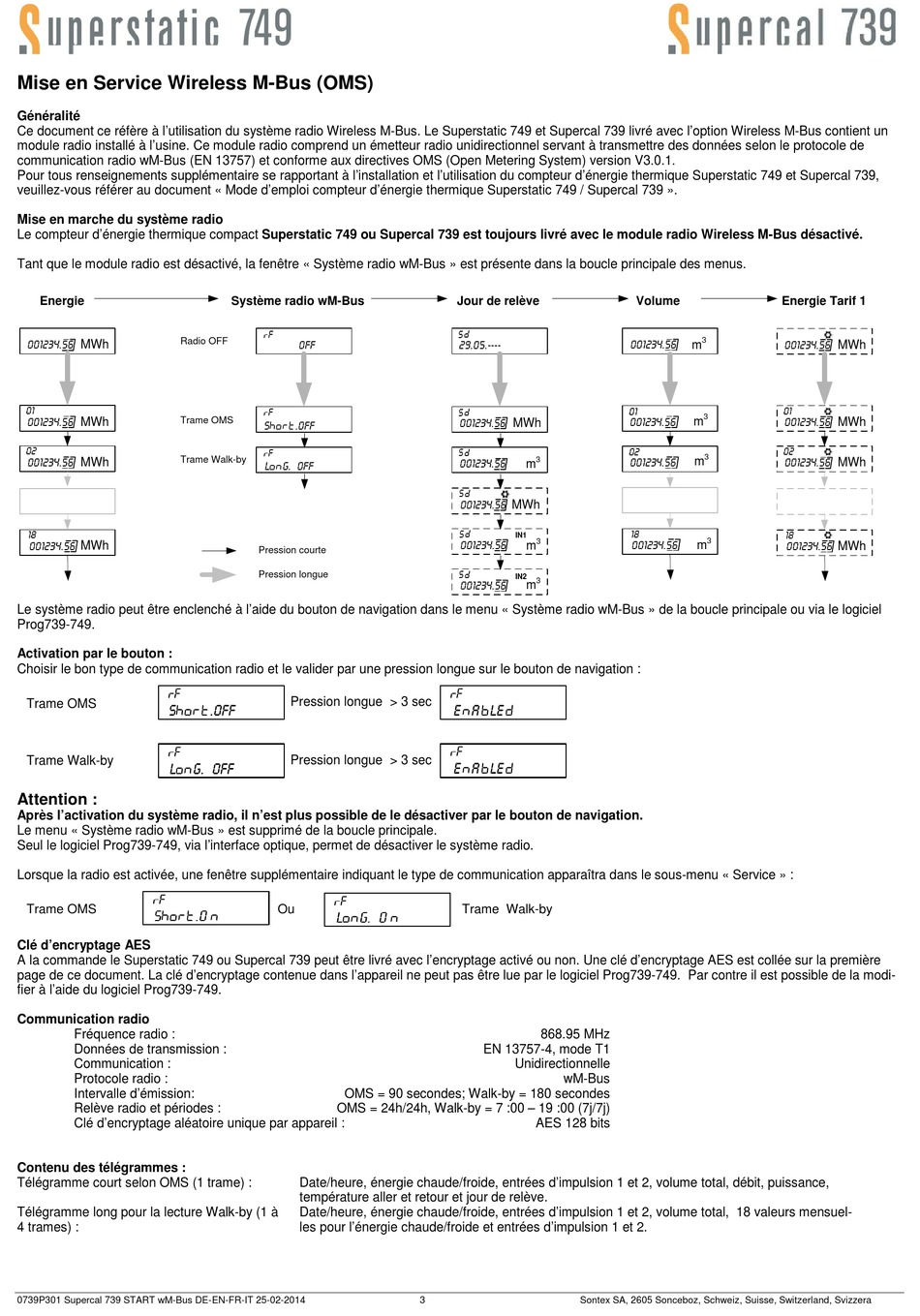

Mise en Service Wireless M-Bus (OMS)
Généralité
Ce document ce réfère à l'utilisation du système radio Wireless M-Bus. Le Superstatic 749 et Supercal 739 livré avec l'option Wireless M-Bus contient un
module radio installé à l'usine. Ce module radio comprend un émetteur radio unidirectionnel servant à transmettre des données selon le protocole de
communication radio wM-Bus (EN 13757) et conforme aux directives OMS (Open Metering System) version V3.0.1.
Pour tous renseignements supplémentaire se rapportant à l'installation et l'utilisation du compteur d'énergie thermique Superstatic 749 et Supercal 739,
veuillez-vous référer au document « Mode d'emploi compteur d'énergie thermique Superstatic 749 / Supercal 739 ».
Mise en marche du système radio
Le compteur d'énergie thermique compact Superstatic 749 ou Supercal 739 est toujours livré avec le module radio Wireless M-Bus désactivé.
Tant que le module radio est désactivé, la fenêtre « Système radio wM-Bus » est présente dans la boucle principale des menus.
Energie
Radio OFF
001234.56
MWh
01
001234.56
Trame OMS
MWh
02
001234.56 Trame Walk-by
MWh
18
001234.56 MWh
Le système radio peut être enclenché à l'aide du bouton de navigation dans le menu « Système radio wM-Bus » de la boucle principale ou via le logiciel
Prog739-749.
Activation par le bouton :
Choisir le bon type de communication radio et le valider par une pression longue sur le bouton de navigation :
fF
Trame OMS
Short.off
fF
Trame Walk-by
Long. off
Attention :
Après l'activation du système radio, il n'est plus possible de le désactiver par le bouton de navigation.
Le menu « Système radio wM-Bus » est supprimé de la boucle principale.
Seul le logiciel Prog739-749, via l'interface optique, permet de désactiver le système radio.
Lorsque la radio est activée, une fenêtre supplémentaire indiquant le type de communication apparaîtra dans le sous-menu « Service » :
fF
Trame OMS
Short.o n
Clé d'encryptage AES
A la commande le Superstatic 749 ou Supercal 739 peut être livré avec l'encryptage activé ou non. Une clé d'encryptage AES est collée sur la première
page de ce document. La clé d'encryptage contenue dans l'appareil ne peut pas être lue par le logiciel Prog739-749. Par contre il est possible de la modi-
fier à l'aide du logiciel Prog739-749.
Communication radio
Fréquence radio :
Données de transmission :
Communication :
Protocole radio :
Intervalle d'émission:
Relève radio et périodes :
Clé d'encryptage aléatoire unique par appareil :
Contenu des télégrammes :
Télégramme court selon OMS (1 trame) :
Télégramme long pour la lecture Walk-by (1 à
4 trames) :
0739P301 Supercal 739 START wM-Bus DE-EN-FR-IT 25-02-2014
Système radio wM-Bus
fF
Off
fF
Short.off
fF
Long. off
Pression courte
Pression longue
Pression longue > 3 sec
Pression longue > 3 sec
fF
Ou
Long. O n
OMS = 90 secondes; Walk-by = 180 secondes
OMS = 24h/24h, Walk-by = 7 :00 – 19 :00 (7j/7j)
Date/heure, énergie chaude/froide, entrées d'impulsion 1 et 2, volume total, débit, puissance,
température aller et retour et jour de relève.
Date/heure, énergie chaude/froide, entrées d'impulsion 1 et 2, volume total, 18 valeurs mensuel-
les pour l'énergie chaude/froide et entrées d'impulsion 1 et 2.
Jour de relève
S
29.05.----
S
001234.56
MWh
S
3
001234.56
m
S
001234.56
MWh
S
IN1
3
001234.56
m
S
IN2
3
001234.56
m
fF
E nA bLe d
fF
E nA bLe d
Trame Walk-by
868.95 MHz
EN 13757-4, mode T1
Unidirectionnelle
wM-Bus
AES 128 bits
