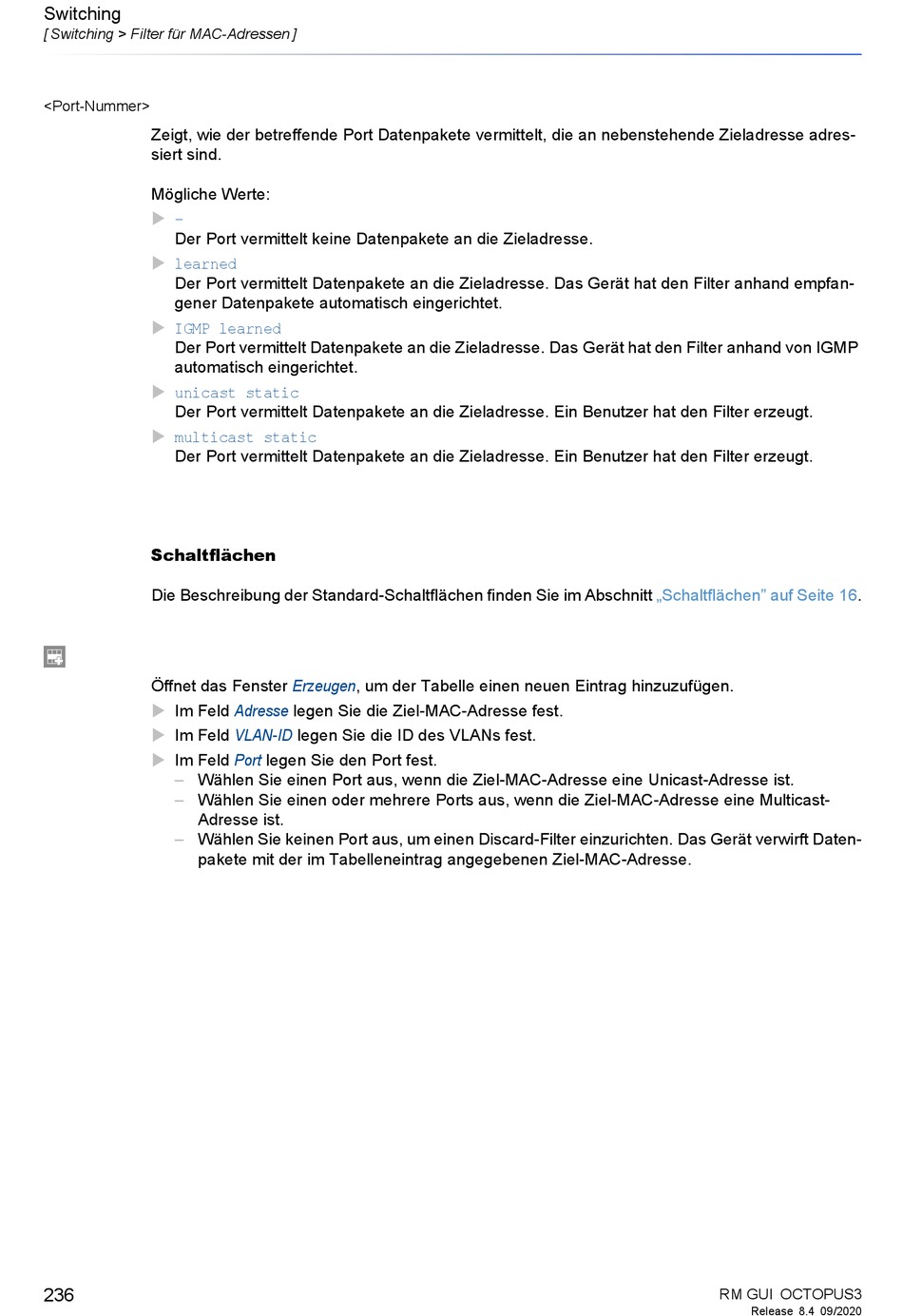

Hirschmann OCTOPUS3 Referenzhandbuch Seite 237

Switching
[ Switching > Filter für MAC-Adressen ]
<Port-Nummer>
Zeigt, wie der betreffende Port Datenpakete vermittelt, die an nebenstehende Zieladresse adres-
siert sind.
Mögliche Werte:
–

Der Port vermittelt keine Datenpakete an die Zieladresse.
learned

Der Port vermittelt Datenpakete an die Zieladresse. Das Gerät hat den Filter anhand empfan-
gener Datenpakete automatisch eingerichtet.
IGMP learned

Der Port vermittelt Datenpakete an die Zieladresse. Das Gerät hat den Filter anhand von IGMP
automatisch eingerichtet.
unicast static

Der Port vermittelt Datenpakete an die Zieladresse. Ein Benutzer hat den Filter erzeugt.
multicast static

Der Port vermittelt Datenpakete an die Zieladresse. Ein Benutzer hat den Filter erzeugt.
Schaltflächen
Die Beschreibung der Standard-Schaltflächen finden Sie im Abschnitt
Öffnet das Fenster Erzeugen, um der Tabelle einen neuen Eintrag hinzuzufügen.
Im Feld

Im Feld

Im Feld

– Wählen Sie einen Port aus, wenn die Ziel-MAC-Adresse eine Unicast-Adresse ist.
– Wählen Sie einen oder mehrere Ports aus, wenn die Ziel-MAC-Adresse eine Multicast-
Adresse ist.
– Wählen Sie keinen Port aus, um einen Discard-Filter einzurichten. Das Gerät verwirft Daten-
pakete mit der im Tabelleneintrag angegebenen Ziel-MAC-Adresse.
236
Adresse legen Sie die Ziel-MAC-Adresse fest.
VLAN-ID legen Sie die ID des VLANs fest.
Port legen Sie den Port fest.
„Schaltflächen" auf Seite
RM GUI OCTOPUS3
Release 8.4 09/2020
16.
