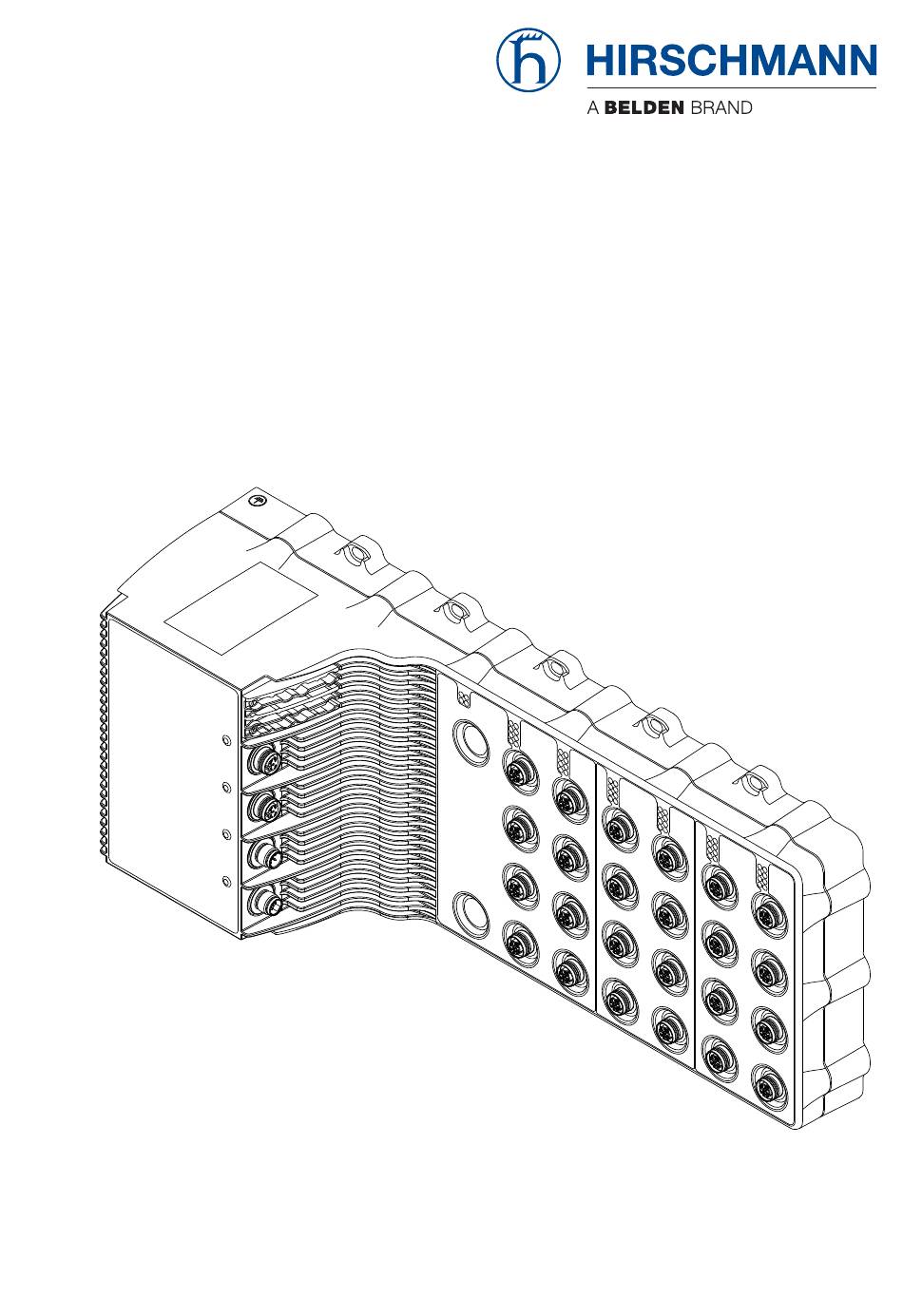

- Seite 1 Anwender-Handbuch Installation Managed Ethernet Switch OCTOPUS OS3 Installation OCTOPUS OS3 Technische Unterstützung Release 01 02/2019 https://hirschmann-support.belden.com...
- Seite 2 Die beschriebenen Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart wurden. Diese Druckschrift wurde von Hirschmann Automation and Control GmbH nach bestem Wissen erstellt. Hirschmann behält sich das Recht vor, den Inhalt dieser Druckschrift ohne Ankündigung zu ändern. Hirschmann gibt keine Garantie oder Gewähr- leistung hinsichtlich der Richtigkeit oder Genauigkeit der Angaben in dieser Druckschrift.
-
Seite 3: Inhaltsverzeichnis
1.8.1 V.24-Schnittstelle (externes Management) 1.8.2 USB-Schnittstelle Input-/Output-Schnittstellen 1.9.1 Signalkontakt Installation Paketinhalt prüfen Gerät montieren und erden 2.2.1 Auf eine ebene Fläche montieren 2.2.2 Erden Versorgungsspannung anschließen Datenkabel anschließen Grundeinstellungen Überwachung der Umgebungslufttemperatur Wartung, Service Installation OCTOPUS OS3 Release 01 02/2019... - Seite 4 Demontage Gerät demontieren Technische Daten Allgemeine Daten Versorgungsspannung Signalkontakt Leistungsaufnahme/Leistungsabgabe Klimatische Bedingungen im Betrieb Klimatische Bedingungen bei Lagerung Maßzeichnungen EMV und Festigkeit Netzausdehnung Lieferumfang, Bestellnummern und Zubehör Lieferumfang Zubehör Zugrundeliegende technische Normen Weitere Unterstützung Installation OCTOPUS OS3 Release 01 02/2019...
-
Seite 5: Sicherheitshinweise
Nehmen Sie ausschließlich unbeschädigte Teile in Betrieb. Das Gerät beinhaltet keine Servicebauteile. Bei Funktionsstörungen oder Beschädigungen schalten Sie die Versorgungsspannung ab und senden das Gerät zur Überprüfung an Hirschmann. Nationale und internationale Sicherheitsvorschriften Achten Sie auf die Übereinstimmung der elektrischen Installation mit lokalen oder nationalen Sicherheitsvorschriften. -
Seite 6: Anforderungen An Die Qualifikation Des Personals
Anschlüsse und Ports mit den mitgelieferten Kunststoff- Schutzschrauben. Siehe „Lieferumfang” auf Seite 39. Bei zusätzli- chem Bedarf siehe „Zubehör” auf Seite Um die IP54-Eignung des Gerätes zu erhalten, schließen Sie aus- schließlich Komponenten an, welche die Schutzart IP54 erfüllen. Installation OCTOPUS OS3 Release 01 02/2019... -
Seite 7: Voraussetzungen Für Das Anschließen Elektrischer Leiter
(Safety Extra-low Voltage, SELV) oder ES1 gemäß IEC/EN 62368-1. Die geschaltete Spannung ist durch eine Strombegrenzung oder eine Sicherung begrenzt. Beachten Sie die elektrischen Grenzwerte für den Signalkontakt. Siehe „Allgemeine Daten” auf Seite 31. Installation OCTOPUS OS3 Release 01 02/2019... - Seite 8 Der Leiterquerschnitt des Spannungsversorgungskabels am Versorgungsspannungsein- gang beträgt mindestens 1 mm² (Nordamerika: AWG16). Folgende Voraussetzungen gelten alternativ: Relevant bei Versorgung des Gerätes über 1 Spannungseingang: Relevant für Nordamerika: Die Spannungsversorgung entspricht den Anforderungen gemäß NEC Class 2. Installation OCTOPUS OS3 Release 01 02/2019...
-
Seite 9: Ce-Kennzeichnung
Richtlinie des Europäischen Parlaments und des Rates zur Harmonisie- rung der Rechtsvorschriften der Mitgliedstaaten über die elektromagneti- sche Verträglichkeit. Die EU-Konformitätserklärung wird gemäß den oben genannten EU- Richtlinie(n) für die zuständigen Behörden zur Verfügung gehalten bei: Hirschmann Automation and Control GmbH Stuttgarter Str. 45-51 72654 Neckartenzlingen Deutschland www.hirschmann.com Das Gerät ist einsetzbar im Industriebereich. -
Seite 10: Fcc-Hinweis
Funkstörungen verursachen; der Benutzer ist in diesem Fall verpflichtet, Funkstörungen auf seine Kosten zu beseitigen. Recycling-Hinweis Dieses Gerät ist nach seiner Verwendung entsprechend den aktuellen Entsorgungsvorschriften Ihres Landkreises, Landes und Staates als Elek- tronikschrott einer geordneten Entsorgung zuzuführen. Installation OCTOPUS OS3 Release 01 02/2019... -
Seite 11: Über Dieses Handbuch
Konfiguration des Gerätes beginnen. Folgende Handbücher sind als PDF-Dateien zum Download im Internet unter https://www.doc.hirschmann.com/ verfügbar: Anwender-Handbuch Installation Anwender-Handbuch Grundkonfiguration Anwender-Handbuch Redundanzkonfiguration Referenz-Handbuch Grafische Benutzeroberfläche Referenz-Handbuch Command Line Interface Installation OCTOPUS OS3 Release 01 02/2019... -
Seite 12: Legende
Legende Die in diesem Handbuch verwendeten Symbole haben folgende Bedeutungen: Aufzählung Arbeitsschritt Zwischenüberschrift Installation OCTOPUS OS3 Release 01 02/2019... -
Seite 13: Beschreibung
über alle Ebenen des Unternehmens hinweg zu führen. Die Netzmanagement-Software Industrial HiVision bietet Ihnen Möglichkei- ten zur komfortablen Konfiguration und Überwachung. Weitere Informatio- nen finden Sie im Internet auf den Hirschmann-Produktseiten: http:// www.hirschmann.com/de/QR/INET-Industrial-HiVision Sie verfügen über komfortable Möglichkeiten für das Geräte-Management. - Seite 14 HiOS Layer 3 Advanced 38 ... 42 Software-Version 07.5. Software-Version 07.5. XX.X. Aktuelle Software-Version 43 ... 44 Wartungsversion Aktuelle Wartungsversion 45 ... 47 Herstellungsort Hergestellt in Deutschland Tab. 1: Gerätename und Produktcode a. Ausschließlich bei Twisted-Pair-Verbindungen. Installation OCTOPUS OS3 Release 01 02/2019...
-

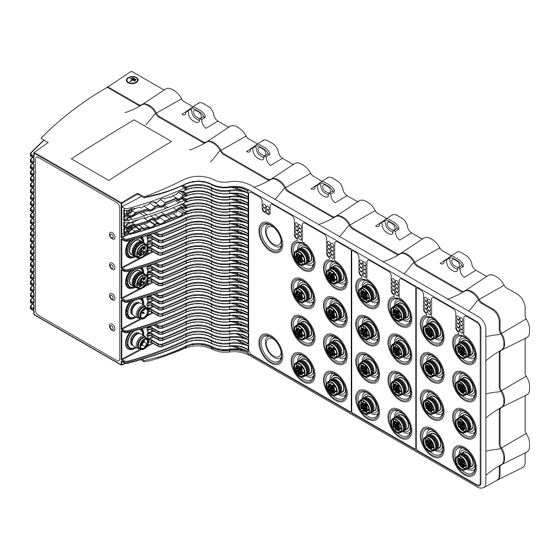

Seite 15: Geräteansichten
5-poliger, „A“-codierter M12-Stecker Versorgungsspannungsanschluss 5-poliger, „K“-codierter M12-Stecker 24 × 10/100/1000-Mbit/s-Twisted-Pair-Port 8-polige, „X“-codierte M12-Buchse LED-Anzeigeelemente für Port-Status Langloch für die Montage auf eine ebene Fläche LED-Anzeigeelemente für Gerätestatus Erdungsanschluss Tab. 2: Vorderansicht (am Beispiel OCTOPUS3-40-...) Installation OCTOPUS OS3 Release 01 02/2019... -
Seite 16: Spannungsversorgung 1.4.1 Versorgungsspannung Merkmalswert N9
100 Mbit/s halbduplex, 100 Mbit/s vollduplex 1000 Mbit/s vollduplex Autocrossing (bei eingeschaltetem Autonegotiation) Autonegotiation Autopolarity Das Gehäuse des Ports ist galvanisch mit der Frontblende verbunden. Die Pinbelegung entspricht MDI-X. Installation OCTOPUS OS3 Release 01 02/2019... -
Seite 17: Pinbelegungen
Gerät. Danach führt das Gerät einen Selbsttest durch. Während dieser Aktionen leuchten die unterschiedlichen LEDs auf. 1.7.1 Gerätestatus Diese LEDs geben Auskunft über Zustände, die Auswirkung auf die Funktion des gesamten Gerätes haben. Installation OCTOPUS OS3 Release 01 02/2019... - Seite 18 1 × pro Die beim Gerätestart verwendeten Boot- Periode Parameter weichen von den gespeicherten Boot-Parametern ab. Starten Sie das Gerät erneut. blinkt 4 × pro Gerät hat eine mehrfache IP-Adresse Periode erkannt Tab. 3: Gerätestatus Installation OCTOPUS OS3 Release 01 02/2019...
-
Seite 19: Port-Status
Gerät erkennt einen nicht unterstützten SFP-Tran- sceiver oder eine nicht unterstützte Datenrate blitzt Gerät sendet und/oder empfängt Daten blinkt 1 × pro Gerät erkennt mindestens eine unautorisierte Periode MAC-Adresse (Port Security Violation) Tab. 4: Port-Status Installation OCTOPUS OS3 Release 01 02/2019... -
Seite 20: Management-Schnittstellen 1.8.1 V.24-Schnittstelle (Externes Management)
Speichern/Laden der Konfigurationsdaten und Diagnoseinformati- onen und zum Laden der Software. Die USB-Schnittstelle hat folgende Eigenschaften: Liefert einen Strom von maximal 500 mA Spannung nicht potentialgetrennt Unterstützung des USB-Master-Modus Unterstützung von USB 2.0 Installation OCTOPUS OS3 Release 01 02/2019... -
Seite 21: Input-/Output-Schnittstellen
In der Konfiguration des Gerätes legen Sie fest, wie das Gerät den Signal- kontakt verwendet. Detaillierte Informationen zu Anwendungsmöglichkeiten und Konfiguration des Signalkontaktes finden Sie in der Software-Benutzerdokumentation. Die Software-Benutzerdokumentation finden Sie als PDF-Dateien zum Down- load im Internet unter: https://www.doc.hirschmann.com Installation OCTOPUS OS3 Release 01 02/2019... -
Seite 22: Installation
Installation Die Geräte sind für die Praxis in der rauen industriellen Umgebung entwickelt. Hirschmann liefert das Gerät in betriebsbereitem Zustand aus. Führen Sie folgende Schritte aus, um das Gerät zu installieren und zu konfi- gurieren: Paketinhalt prüfen Gerät montieren und erden ... -
Seite 23: Gerät Montieren Und Erden
Montieren Sie das Gerät mit Schrauben an die ebene Fläche. Verschrauben Sie das Gerät vollständig an allen Montagepunkten der ebenen Fläche. Verwenden Sie für die Montage und den Anwendungsfall geeignete Schrauben, um den einwandfreien Betrieb des Gerätes zu gewährleisten. Installation OCTOPUS OS3 Release 01 02/2019... -
Seite 24: Erden
Erden: Position der Erdungsanschlüsse am Gerät (linke Geräteseite) Die Position des Erdungsanschlusses am Gerät entnehmen Sie Abbildung Erden Sie das Gerät an 1 Erdungsanschluss mit einer Erdungsschraube. Das vorgeschriebene Anzugsdrehmoment entnehmen Sie dem Kapitel: „Allgemeine Daten” auf Seite 31 Installation OCTOPUS OS3 Release 01 02/2019... -
Seite 25: Versorgungsspannung Anschließen
Verschließen Sie alle unbenutzten Anschlüsse und Ports mit Schutzschrauben. Anmerkung: Um die IP54-Eignung des Gerätes zu erhalten, verschließen Sie alle unbenutzten Anschlüsse und Ports mit den mitgelieferten Kunststoff- Schutzschrauben. Siehe „Lieferumfang” auf Seite 39. Bei zusätzlichem Bedarf siehe „Zubehör” auf Seite Installation OCTOPUS OS3 Release 01 02/2019... - Seite 26 Anmerkung: Für den Betrieb gemäß EN 45545: Verschließen Sie alle unbe- nutzten Anschlüsse ausschließlich mit Schutzschrauben und Verschlüssen aus Metall. Die Verwendung von Schutzschrauben aus Kunststoff ist unzu- lässig. Schutzschrauben und Verschlüsse aus Metall erhalten Sie als Zubehör. Siehe „Zubehör” auf Seite 39. Installation OCTOPUS OS3 Release 01 02/2019...
-
Seite 27: Grundeinstellungen
VORSICHT BESCHÄDIGUNG DER USB-SCHNITTSTELLE Verwenden Sie für die Konfiguration über die USB-Schnittstelle (ACA) aus- schließlich AutoConfiguration Adapter von Hirschmann. Andere Steckver- binder können die Schnittstelle beschädigen oder zu einer fehlerhaften Konfiguration führen. Das Nichtbeachten dieser Anweisung kann zu leichter Körperverlet- zung oder Materialschäden führen. -
Seite 28: Überwachung Der Umgebungslufttemperatur
Die im CLI und GUI angezeigte Temperatur ist die Geräte-Innentemperatur. Sie ist höher als die Umgebungslufttemperatur. Die in den technischen Daten genannte maximale Geräte-Innentemperatur ist ein Richtwert, der Ihnen ein mögliches Überschreiten der maximalen Umgebungslufttempera- tur anzeigt. Installation OCTOPUS OS3 Release 01 02/2019... -
Seite 29: Wartung, Service
Wartung, Service Beim Design dieses Gerätes hat Hirschmann weitestgehend auf den Ein- satz von Verschleißteilen verzichtet. Die dem Verschleiß unterliegenden Teile sind so bemessen, dass sie im normalen Gebrauch die Produktle- benszeit überdauern. Betreiben Sie dieses Gerät entsprechend den Spe- zifikationen. -
Seite 30: Demontage
Materialschäden führen. Gehen Sie wie folgt vor: Schalten Sie die Versorgungsspannung aus. Ziehen Sie die Datenkabel ab. Ziehen Sie das Spannungsversorgungskabel ab. Trennen Sie die Erdung. Lösen Sie die Verschraubung. Installation OCTOPUS OS3 Release 01 02/2019... -
Seite 31: Technische Daten
Montage Siehe „Auf eine ebene Fläche montieren” auf Seite 23. Verschmutzungsgrad Schutzart IP54 Tab. 5: Allgemeine Daten: OCTOPUS OS3 Versorgungsspannung Versorgungsspannung Merkmalswert N9 Nennspannung 72 V DC ... 110 V DC Spannungsbereich inklusive maximaler 50,4 V DC ... 138 V DC... -
Seite 32: Signalkontakt
= 1 A bei U = 30 V AC = 1 A bei U = 60 V DC Tab. 7: Signalkontakt Leistungsaufnahme/Leistungsabgabe Gerätename Maximale Leistungsaufnahme Maximale Leistungsabgabe OCTOPUS 24GE-HV-Train- 32 W 110 Btu (IT)/h router Tab. 8: Leistungsaufnahme/Leistungsabgabe Installation OCTOPUS OS3 Release 01 02/2019... -
Seite 33: Klimatische Bedingungen Im Betrieb
10 % ... 95 % Luftdruck min. 600 hPa (+4000 m) max. 1060 hPa (-400 m) Tab. 10: Klimatische Bedingungen bei Lagerung a. Temperatur der umgebenden Luft im Abstand von 5 cm zum Gerät Installation OCTOPUS OS3 Release 01 02/2019... -
Seite 34: Maßzeichnungen
Maßzeichnungen 18.7 0.31 77,5 77,5 77,5 77,5 72,5 3.54 3.05 3.05 3.05 3.05 2.86 Abb. 5: Maßzeichnungen Installation OCTOPUS OS3 Release 01 02/2019... -
Seite 35: Emv Und Festigkeit
EMV und Festigkeit Festigkeit Standard-Anwendungen Bahnanwendungen Bahnanwendungen (Gleisbereich) (in Fahrzeugen) IEC 60068-2-6, Test Fc Vibration IEC 60068-2-27, Test Ea Schock Tab. 11: Festigkeit a. EN 61131-2, CE, FCC – gilt für alle Geräte b. Gemäß EN 50121-4. c. Gemäß EN 50155. - Seite 36 EMV-Störaussendung Standard-Anwendungen Bahnanwendungen Bahnanwendungen (Gleisbereich) (in Fahrzeugen) Gestrahlte Störaussendung EN 55032 Klasse A Klasse A Klasse A FCC 47 CFR Part 15 Klasse A Klasse A Klasse A EN 61000-6-4 erfüllt erfüllt erfüllt Leitungsgeführte Störaussendung EN 55032 AC- und DC-Versorgungsanschlüsse Klasse A Klasse A Klasse A...
- Seite 37 EMV-Störfestigkeit Standard-Anwendungen Bahnanwendungen Bahnanwendungen (Gleisbereich) (in Fahrzeugen) Stoßspannungen (Surge) – DC-Versorgungsanschluss EN 61000-4-5 line/ground ±2 kV ±2 kV EN 61000-4-5 line/line ±1 kV ±1 kV Stoßspannungen (Surge) – AC-Versorgungsanschluss EN 61000-4-5 line/ground ±2 kV ±2 kV EN 61000-4-5 line/line ±1 kV ±1 kV Stoßspannungen (Surge) –...
-
Seite 38: Netzausdehnung
Netzausdehnung 10/100/1000-Mbit/s-Twisted-Pair-Port Länge eines Twisted-Pair-Segmentes max. 100 m (bei Cat5e-Kabel) Tab. 14: Netzausdehnung: 10/100/1000-Mbit/s-Twisted-Pair-Port... -
Seite 39: Lieferumfang, Bestellnummern Und Zubehör
Schutzschraube für M12-Stecker, Metall, IP65/67 (10 Stück) 942 115-001 Netzmanagement-Software Industrial HiVision 943 156-xxx Anmerkung: Einige als Zubehör empfohlene Produkte unterstützen nicht den vollen spezifizierten Temperaturbereich des Gerätes und schränken deshalb möglicherweise den Einsatzbereich des Gesamtsystems ein. Installation OCTOPUS OS3 Release 01 02/2019... -
Seite 40: Zugrundeliegende Technische Normen
Liste der Normen und Standards Ein Gerät besitzt ausschließlich dann eine Zulassung nach einer bestimmten technischen Norm, wenn das Zulassungskennzeichen auf dem Gerätege- häuse steht. Das Gerät erfüllt die genannten technischen Normen im Allgemeinen in der aktuellen Fassung. Installation OCTOPUS OS3 Release 01 02/2019... -
Seite 41: Weitere Unterstützung
Der Support reicht von der Inbetriebnahme über den Bereitschaftsservice bis zu Wartungskonzepten. Mit dem Hirschmann Competence Center entscheiden Sie sich in jedem Fall gegen jeglichen Kompromiss. Das kundenindividuelle Angebot lässt Ihnen die Wahl, welche Komponenten Sie in Anspruch nehmen.
