13.3.2

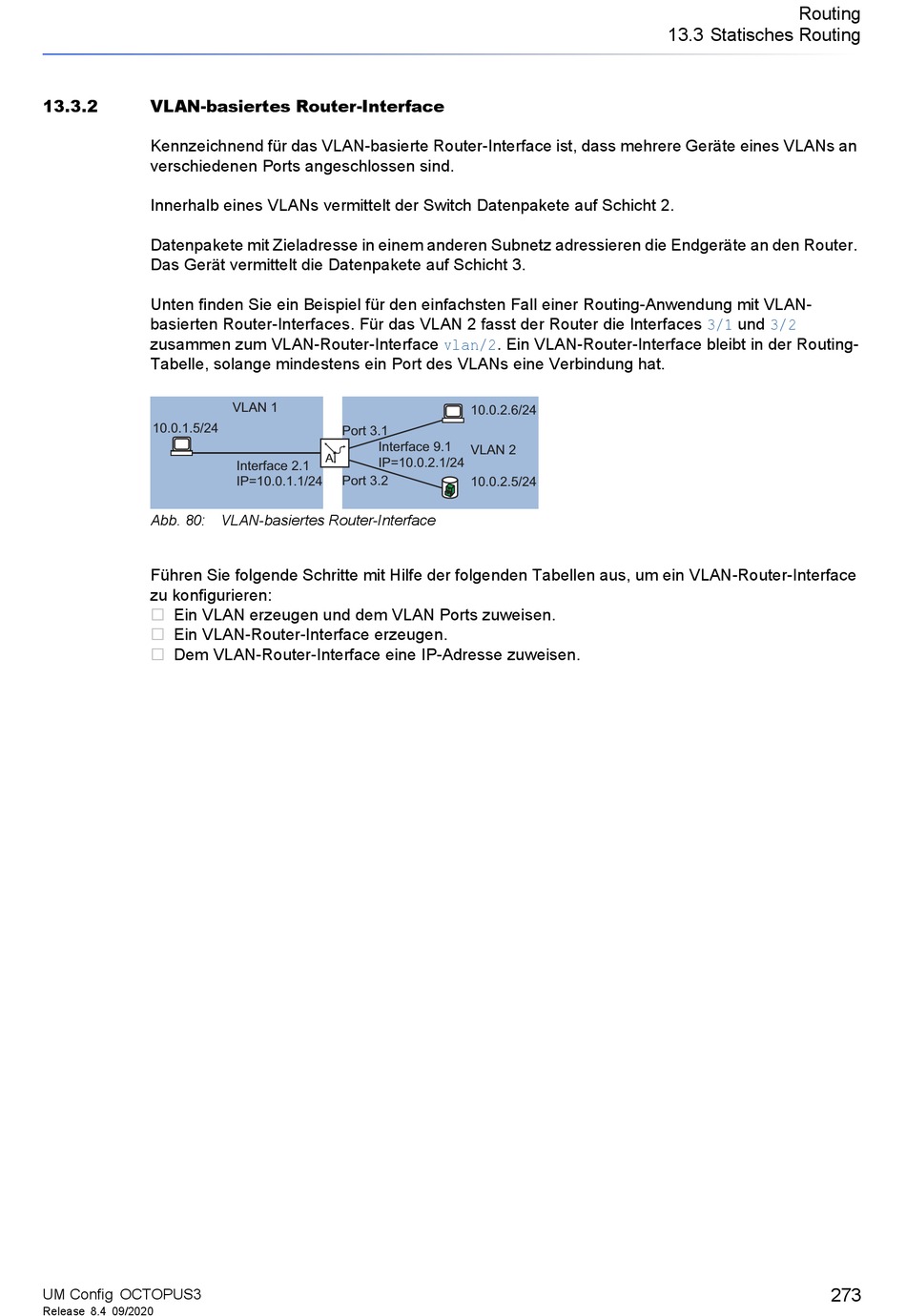

VLAN-basiertes Router-Interface

Kennzeichnend für das VLAN-basierte Router-Interface ist, dass mehrere Geräte eines VLANs an
verschiedenen Ports angeschlossen sind.
Innerhalb eines VLANs vermittelt der Switch Datenpakete auf Schicht 2.
Datenpakete mit Zieladresse in einem anderen Subnetz adressieren die Endgeräte an den Router.
Das Gerät vermittelt die Datenpakete auf Schicht 3.
Unten finden Sie ein Beispiel für den einfachsten Fall einer Routing-Anwendung mit VLAN-
basierten Router-Interfaces. Für das VLAN 2 fasst der Router die Interfaces
zusammen zum VLAN-Router-Interface vlan/2. Ein VLAN-Router-Interface bleibt in der Routing-
Tabelle, solange mindestens ein Port des VLANs eine Verbindung hat.
10.0.1.5/24
Abb. 80: VLAN-basiertes Router-Interface
Führen Sie folgende Schritte mit Hilfe der folgenden Tabellen aus, um ein VLAN-Router-Interface
zu konfigurieren:
Ein VLAN erzeugen und dem VLAN Ports zuweisen.

Ein VLAN-Router-Interface erzeugen.

Dem VLAN-Router-Interface eine IP-Adresse zuweisen.

UM Config OCTOPUS3
Release 8.4 09/2020
VLAN 1
Port 3.1
Interface 9.1
A
IP=10.0.2.1/24
Interface 2.1
IP=10.0.1.1/24 Port 3.2
10.0.2.6/24
VLAN 2
10.0.2.5/24
Routing
13.3 Statisches Routing
3/1 und 3/2
273
