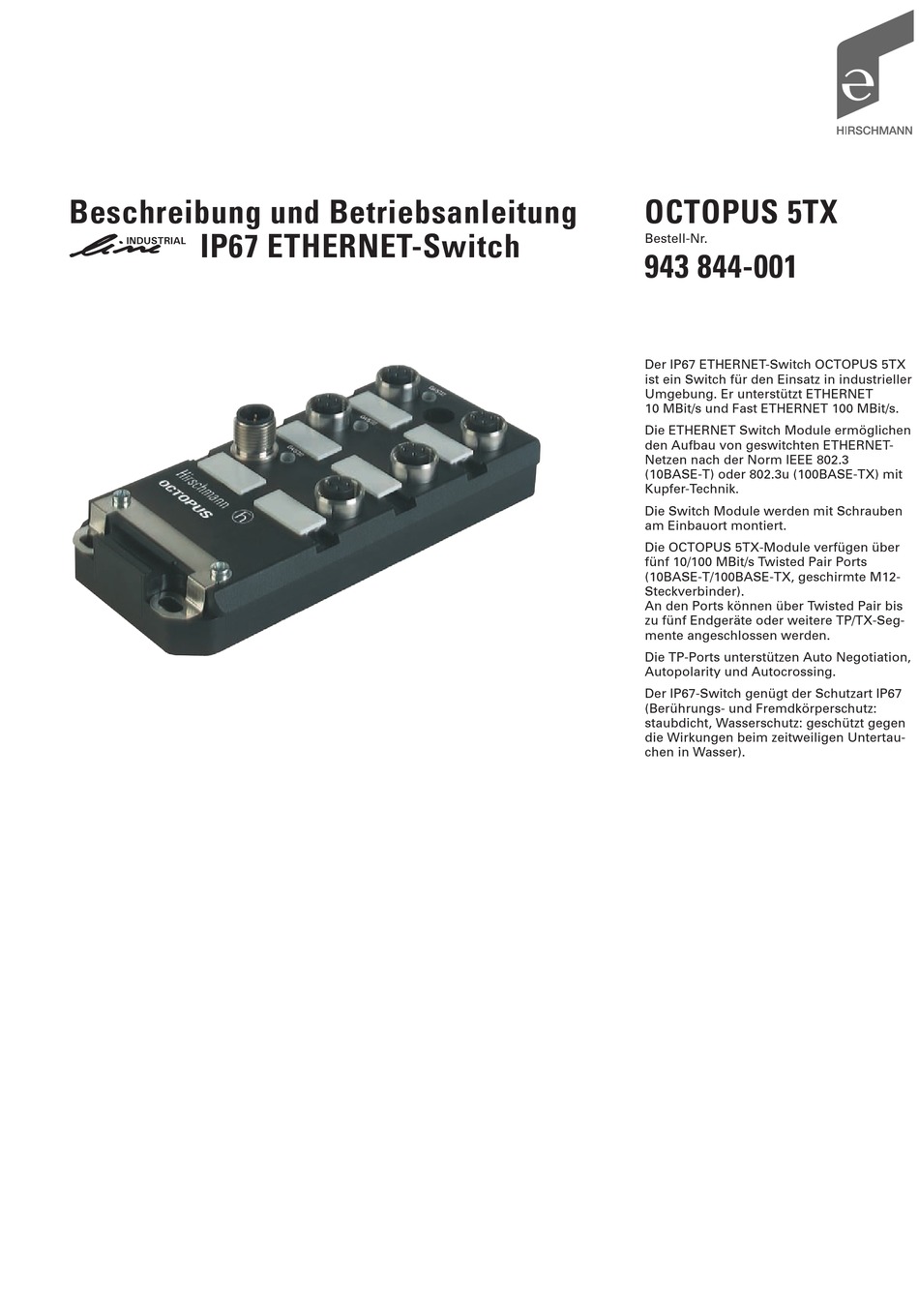

Beschreibung und Betriebsanleitung
i IP67 ETHERNET-Switch
OCTOPUS 5TX
Bestell-Nr.
943 844-001
Der IP67 ETHERNET-Switch OCTOPUS 5TX
ist ein Switch für den Einsatz in industrieller
Umgebung. Er unterstützt ETHERNET
10 MBit/s und Fast ETHERNET 100 MBit/s.
Die ETHERNET Switch Module ermöglichen
den Aufbau von geswitchten ETHERNET-
Netzen nach der Norm IEEE 802.3
(10BASE-T) oder 802.3u (100BASE-TX) mit
Kupfer-Technik.
Die Switch Module werden mit Schrauben
am Einbauort montiert.
Die OCTOPUS 5TX-Module verfügen über
fünf 10/100 MBit/s Twisted Pair Ports
(10BASE-T/100BASE-TX, geschirmte M12-
Steckverbinder).
An den Ports können über Twisted Pair bis
zu fünf Endgeräte oder weitere TP/TX-Seg-
mente angeschlossen werden.
Die TP-Ports unterstützen Auto Negotiation,
Autopolarity und Autocrossing.
Der IP67-Switch genügt der Schutzart IP67
(Berührungs- und Fremdkörperschutz:
staubdicht, Wasserschutz: geschützt gegen
die Wirkungen beim zeitweiligen Untertau-
chen in Wasser).
Werbung
Verwandte Anleitungen für Hirschmann OCTOPUS 5TX
Inhaltszusammenfassung für Hirschmann OCTOPUS 5TX
- Seite 1 Beschreibung und Betriebsanleitung OCTOPUS 5TX i IP67 ETHERNET-Switch Bestell-Nr. 943 844-001 Der IP67 ETHERNET-Switch OCTOPUS 5TX ist ein Switch für den Einsatz in industrieller Umgebung. Er unterstützt ETHERNET 10 MBit/s und Fast ETHERNET 100 MBit/s. Die ETHERNET Switch Module ermöglichen den Aufbau von geswitchten ETHERNET- Netzen nach der Norm IEEE 802.3...
-
Seite 2: Sicherheitstechnische Hinweise
Schließen Sie erst den Erdanschluß an, Betriebsanleitung nicht jede nur erdenkliche bevor Sie die weiteren Verbindungen her- Problemstellung im Zusammenhang mit stellen. Beim Entfernen von Verbindungen dem Einsatz dieses Gerätes beschrieben entfernen Sie den Erdanschluß zuletzt. Abb. 1: Bohrschablone zur Montage des OCTOPUS 5TX... - Seite 3 Anforderungen des National ben. Beachten Sie genauestens die in der bei: Electrical Code, Table 11(b) entspricht. Betriebsanleitung vorgeschriebenen Sicher- Wenn die Versorgung redundant erfolgt Hirschmann Electronics heitsanforderungen an die anzulegenden (zwei verschiedene Spannungsquellen), GmbH & Co. KG Spannungen! müssen die Versorgungsspannungen zu-...
- Seite 4 Entsprechend dür- gesendet. – Initialisierung fen an die Versorgungsspannungs- Ein OCTOPUS 5TX kann bis zu 1000 Adres- anschlüsse nur PELV-Spannungs- sen lernen. Dies wird notwendig, wenn an kreise oder wahlweise SELV-Span- einem oder mehreren Ports mehr als ein nungskreise mit den Spannungsbe- 1.4 ANZEIGENELEMENTE...
-
Seite 5: Montage
Produkten finden Sie unter www.hicomcenter.com. DA/STAT DA/STAT DA/STAT OCTOPUS 5TX DA/STAT DA/STAT DA/STAT RS2-5TX 2 oder 3 2 oder 3 OCTOPUS 5TX Rail Switch, IP67 Switch Endgerät z.B. RS2-5TX OCTOPUS Abb. 5: Mögliche Netzkonfiguration mit dem IP67-Switch OCTOPUS 5TX... -
Seite 6: Technische Daten
1 x grüne LED P – Power, Versorgungsspannung liegt an Portstatus 5 x grüne LEDs DA/STAT – Daten, Linkstatus Lieferumfang Rail Switch OCTOPUS 5TX inkl. Abdeckkappen zum Verschließen nicht belegter Ports Beschriftungsschilder, Beschreibung und Betriebsanleitung Bestellnummer Rail Switch OCTOPUS 5TX 943 844-001 Zubehör...
