b

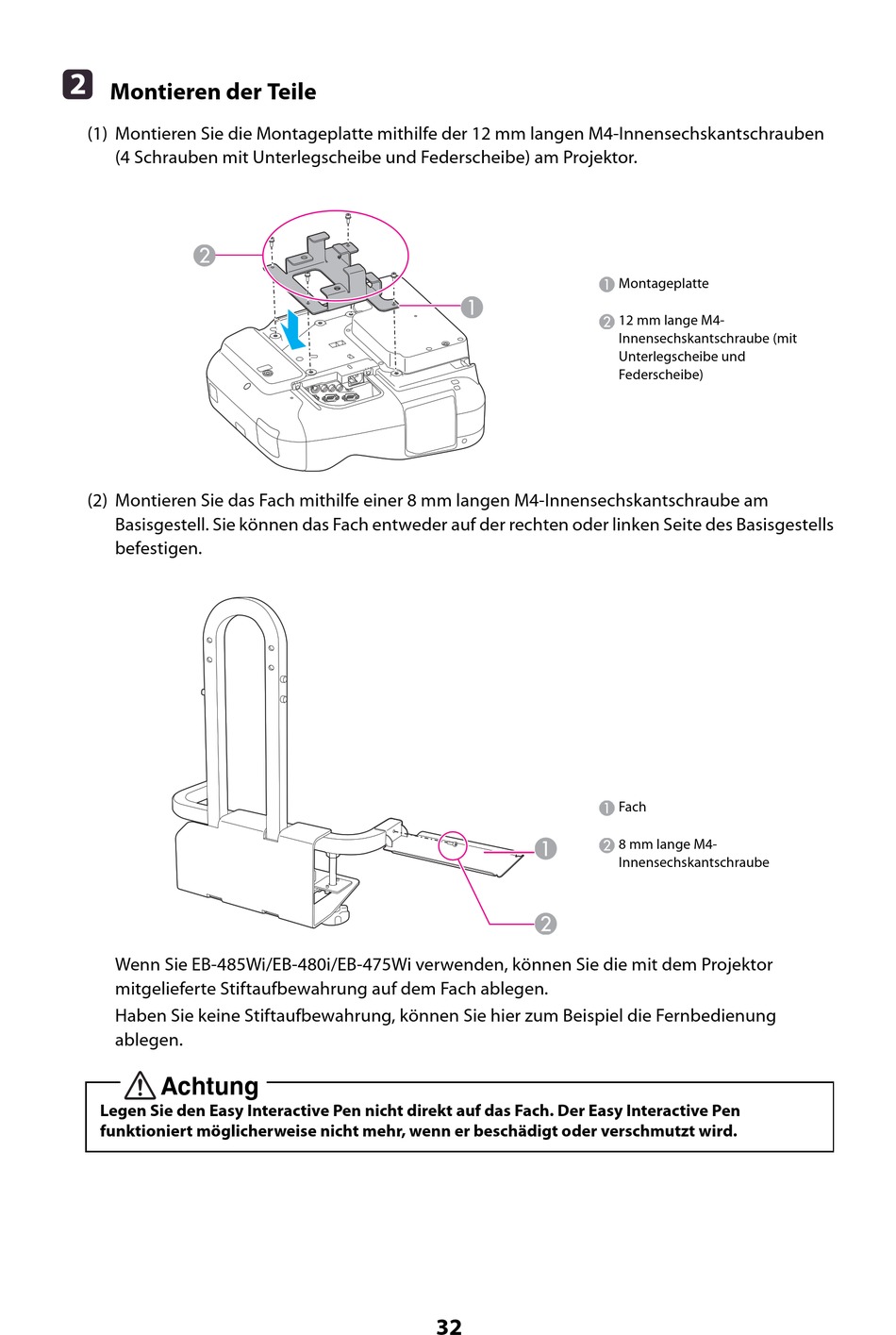

Montieren der Teile

(1) Montieren Sie die Montageplatte mithilfe der 12 mm langen M4-Innensechskantschrauben
(4 Schrauben mit Unterlegscheibe und Federscheibe) am Projektor.
(2) Montieren Sie das Fach mithilfe einer 8 mm langen M4-Innensechskantschraube am
Basisgestell. Sie können das Fach entweder auf der rechten oder linken Seite des Basisgestells
befestigen.
Wenn Sie EB-485Wi/EB-480i/EB-475Wi verwenden, können Sie die mit dem Projektor
mitgelieferte Stiftaufbewahrung auf dem Fach ablegen.
Haben Sie keine Stiftaufbewahrung, können Sie hier zum Beispiel die Fernbedienung
ablegen.
Achtung
Legen Sie den Easy Interactive Pen nicht direkt auf das Fach. Der Easy Interactive Pen
funktioniert möglicherweise nicht mehr, wenn er beschädigt oder verschmutzt wird.
32
Montageplatte
12 mm lange M4-
Innensechskantschraube (mit
Unterlegscheibe und
Federscheibe)
Fach
8 mm lange M4-
Innensechskantschraube
