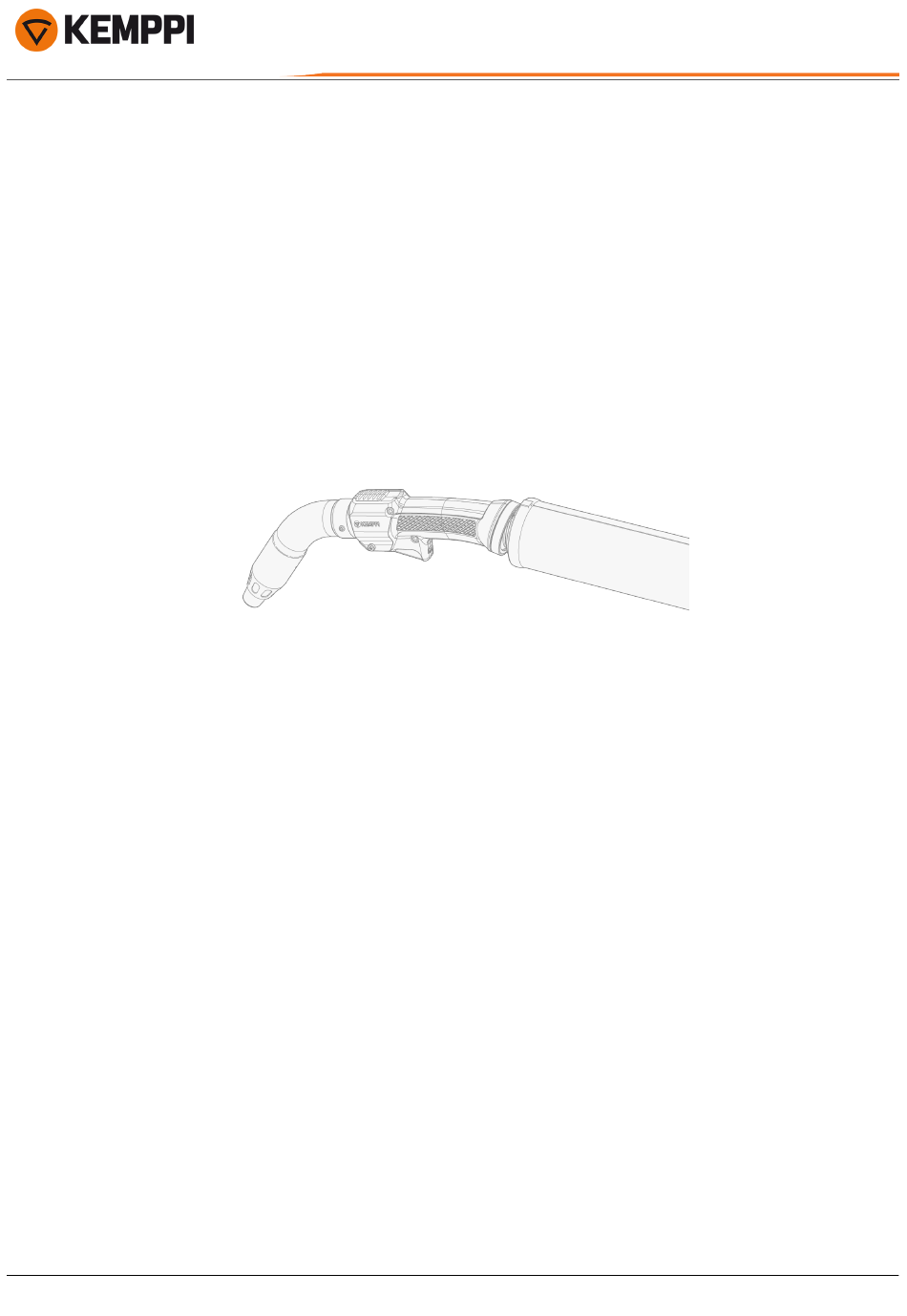

- Seite 1 Flexlite GF Bedienungsanleitung - DE Flexlite GF © Kemppi 1921590 / 2109...
-
Seite 2: Inhaltsverzeichnis
6.2 Technische Daten: Flexlite GF 300 A (wassergekühlt) 6.3 Technische Daten: Flexlite GF 400 A (gasgekühlt) 6.4 Technische Daten: Flexlite GF 400 A wassergekühlt 6.5 Technische Daten: Flexlite GF 400 A Carsat (wassergekühlt) 7. Bestellnummern © Kemppi 1921590 / 2109... -
Seite 3: Allgemein
1. ALLGEMEIN Diese Anleitung beschreibt die Verwendung der Kemppi Flexlite GF MIG-Schweißbrenner mit Rauchgasabsaugung. Flexlite GF-Schweißbrenner fangen Schweißrauch am Lichtbogen auf und reinigen so den Atembereich des Schweiß- ers. Die Flexlite GF-Produktreihe umfasst sowohl flüssig- als auch gasgekühlte Modelle für MIG-Schweißen. -
Seite 4: Über Das Gerät

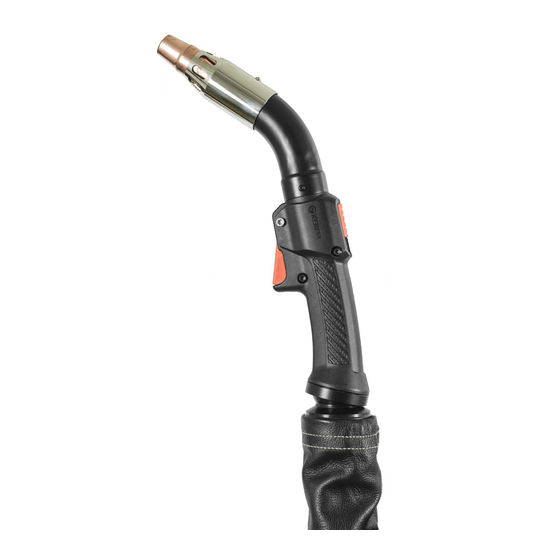

Flexlite GF Bedienungsanleitung - DE 2. ÜBER DAS GERÄT Die Ausstattung des Flexlite GF MIG-Schweißbrenners besteht aus: Die genauen optischen Details können je nach Flexlite GF-Modell unterschiedlich sein. Saugdüse Gasdüse Stromdüse Düsenstock / Gasdiffusor Brennerhals Brennertaster Griff Brenneranschluss Schlauchanschlüsse für Kühlmittelein- und ausgang >>... -
Seite 5: Installation
Flexlite GF Bedienungsanleitung - DE 3. INSTALLATION Stellen Sie sicher, dass die Schweißmaschine nicht mit dem Stromnetz verbunden und der Schweißbrenner in dieser Phase noch nicht an die Schweißmaschine angeschlossen ist. Schützen Sie das Gerät vor Regen und direkter Sonneneinstrahlung. -
Seite 6: Montage Des Brenners
Flexlite GF Bedienungsanleitung - DE 3.1 Montage des Brenners Die Einzelteilauswahl, finden Sie im Produktkatalog auf Kemppi.com. Benötigte Werkzeuge: 8 mm Bringen Sie den Düsenstockadapter an und ziehen Sie ihn mit der Hand fest. Es ist wichtig, den Düsenstock rich- tig anzuziehen, um eine feste Verbindung der Stromdüse zum Brenner zu ermöglichen. -
Seite 7: Anschluss Des Brenners
Flexlite GF Bedienungsanleitung - DE 3.2 Anschluss des Brenners Ziehen Sie die Brenneranschlüsse mit der Hand an. Lockere Anschlüsse können überhitzen oder Kontaktstörungen, mechanische Beschädigungen und Wasser- oder Gasaustritt verursachen. Für den Anschluss des Brenners (und der entsprechenden Verlängerungsteile) beachten Sie bitte auch die Anweisungen Ihrer Schweißmaschine. - Seite 8 Flexlite GF Bedienungsanleitung - DE Verbinden Sie den Absaugschlauch des Brenners mit dem Schlauch, der an die Absauganlage angeschlossen ist. Falls notwendig, sichern sie den Anschluss mit Klebeband. © Kemppi 1921590 / 2109...
-
Seite 9: Installation Und Wechsel Des Drahtleiters
Bei den meisten Flexlite GF-Schweißbrennermodellen können sowohl Spiraldrahtleiter aus Stahl als auch DL-Chili Drahtleiter verwendet werden. Beachten Sie in jedem Fall Folgendes: - Für wasser- und gasgekühlte Flexlite GF Schweißbrenner stehen verschiedene DL Chili Drahtleiteroptionen zur Ver- fügung. Der Draht muss vor dem Einsetzen des neuen Drahtleiters entfernt werden. - Seite 10 Flexlite GF Bedienungsanleitung - DE Führen Sie den neuen Drahtleiter in den Schlauch ein bis er am Ende Brennerhalses anstößt. Achten Sie darauf, dass Düsenstock und Stromdüse richtig angezogen sind. Andernfalls läuft der Drahtleiter, je nach Modell des Schweißbrenners, ohne Unterbrechung durch.
- Seite 11 Flexlite GF Bedienungsanleitung - DE Setzen Sie die Hülsenmutter (im Lieferumfang enthalten) ohne Endkappe und Haltekonus auf den Drahtleiter und ziehen Sie sie provisorisch auf Maß fest. Schneiden Sie den Drahtleiter bündig mit dem Hülsenende ab. Schneiden Sie den überschüssigen Stahlleiter mit einem Seitenschneider.
- Seite 12 Flexlite GF Bedienungsanleitung - DE Lassen Sie keine rauen Kanten stehen, die den Schweißdraht beschädigen könnten. Setzen Sie zuerst den Haltekonus und dann die Hülse und die Endkappe auf den Drahtleiter. Ziehen Sie die Hülse und die Endkappe fest. DL Chili: Schneiden des Drahtleiters und Anbringen der Hülse Setzen Sie die Hülsenmutter (im Lieferumfang enthalten) mit dem Haltekonus auf den Drahtleiter und ziehen Sie...
- Seite 13 Flexlite GF Bedienungsanleitung - DE Setzen Sie zuerst den Haltekonus und dann die Hülse und die Endkappe auf den Drahtleiter. Ziehen Sie die Hülse und die Endkappe fest. © Kemppi 1921590 / 2109...
-
Seite 14: Montage Und Demontage Des Brennergriffs (Optional)
Bedienungsanleitung - DE 3.4 Montage und Demontage des Brennergriffs (optional) Der zusätzliche Brennergriff ist für alle Flexlite GF MIG-Schweißbrenner erhältlich. Halten Sie die Unterseite des Griffs nach vorne gerichtet und setzen Sie die Innenrillen des Griffs über die Schrau- ben des Brenners. -
Seite 15: Austauschen Und Einstellen Der Saugdüse
Flexlite GF Bedienungsanleitung - DE 3.5 Austauschen und Einstellen der Saugdüse Die Saugdüse ist Verbrauchsmaterial und muss ersetzt werden, wenn sie verschlissen ist. Entfernen Sie die alte Saugdüse, indem Sie den Sicherungsstift drücken und die Saugdüse herausziehen. Bringen Sie die neue Saugdüse so an, dass der Sicherungsstift in einem der drei Löcher einrastet. Die Löcher befinden sich an verschiedenen Stellen zur Längsverstellung der Saugdüse. -
Seite 16: Auswechseln Der Absaugschlauchhülle
Bedienungsanleitung - DE 3.6 Auswechseln der Absaugschlauchhülle Der Absaugschlauch des Flexlite GF Schweißbrenners wird mit einer Lederhülle geliefert, die mit Kabelbindern befes- tigt wird. Lesen Sie diesen Abschnitt, wenn die Lederhülle des Absaugschlauches ausgetauscht werden muss. Die Lederhülle des Absaugschlauches ist Verbrauchsmaterial und muss ersetzt werden, wenn sie verschlissen ist. -
Seite 17: Betrieb
Sie "Messen und Verringern des Abluftstroms" auf der nächsten Seite. Bei eingeschalteter Absaugung dringen heiße Dämpfe durch den Brennergriff und beeinflussen die Temperatur des Griffs. Drücken Sie den Brennertaster, um den Schweißvorgang zu beginnen. Die Einzelteilauswahl, finden Sie im Produktkatalog auf Kemppi.com. © Kemppi 1921590 / 2109... -
Seite 18: Messen Und Verringern Des Abluftstroms
Flexlite GF Bedienungsanleitung - DE 4.1 Messen und Verringern des Abluftstroms Brenner mit Rauchgasabsaugung müssen die richtige Menge an Schutzgas bereitstellen, um die Schweißnaht vor Defekten zu schützen, ohne die Effizienz der Rauchgasabsaugung des Brenners zu beeinträchtigen. Wenn der Abluft- strom zu stark ist, zieht er Schutzgas mit. -
Seite 19: Optimierung Der Rauchabzugseffizienz
Flexlite GF Bedienungsanleitung - DE 4.2 Optimierung der Rauchabzugseffizienz Die folgenden Faktoren helfen, die Effizienz der Rauchgasabsaugung eines Flexlite GF-Schweißbrenners zu maxi- mieren. Schweißposition und Nahttypen Die effektivste Position für die Rauchabsaugung ist die flache Position (links), da die Dämpfe natürlich nach oben stei- gen. - Seite 20 Flexlite GF Bedienungsanleitung - DE Wenn Sie mit Fülldrähten schweißen, schweißen Sie mit einem 0 ... 15° Zugwinkel des Brenners. Beseitigung von Restdämpfen Halten Sie am Ende des Schweißvorgangs den Absaugbrenner für 10 ... 15 Sekunden in Position. Dadurch kann der Brenner beim Abkühlen der Schweißnaht Restdämpfe entfernen.
-
Seite 21: Wartung Und Pflege
Verwenden Sie das richtige Anzugsmoment, wenn Sie gelöste Teile befestigen. Hochdruckreiniger dürfen ebenfalls nicht benutzt werden. Reparaturwerkstätten Kemppis Kundendienst führt Wartungsarbeiten des Schweißsystems gemäß dem Kemppi Wartungsvertrag durch. Die wichtigsten Aspekte der Wartungsverfahren in der Werkstatt sind: • Reinigung der Maschine •... -
Seite 22: Fehlerbehebung
Diese Liste möglicher Probleme und der möglichen Ursachen ist nicht vollständig, behandelt aber einige typische Situa- tionen, die bei normalen Betriebsbedingungen des Schweißsystems eintreten können. Für weitere Informationen und Unterstützung wenden Sie sich bitte an Ihre nächste Kemppi-Servicewerkstatt. Allgemeines: Das Schweißsystem schaltet sich nicht ein •... -
Seite 23: Schweißqualität
Flexlite GF Bedienungsanleitung - DE Brennerhals überhitzt • Stellen Sie sicher, dass Sie Kemppi Originalersatzteile und Verbrauchsmaterialien verwenden. Falsche Ersatzteile können zur Überhitzung des Halses führen. Anschluss des Schweißbrenners überhitzt • Stellen Sie sicher, dass der Anschluß ordnungsgemäß am Drahtvorschub angeschlossen ist. -
Seite 24: Entsorgung Der Maschine
Umsetzung in Anlehnung an das nationale Recht müssen Elektrogeräte, die das Ende ihrer Lebensdauer erreicht haben, getrennt gesammelt und zu einer zuständigen, umweltverantwortlichen Ent- sorgungsstelle gebracht werden. Laut Anweisung der Gemeindebehörden und des Unternehmens Kemppi ist der Gerätebesitzer verpflichtet, ein außer Betrieb gesetztes Gerät einer regionalen Sammelzentrale zu übergeben. Durch Anwendung dieser Europäischen Richtlinien tragen Sie zu einer besseren und gesünderen Umwelt bei. -
Seite 25: Technische Daten
Flexlite GF Bedienungsanleitung - DE 6. TECHNISCHE DATEN "Technische Daten: Flexlite GF 300 A (gasgekühlt)" auf der nächsten Seite "Technische Daten: Flexlite GF 300 A (wassergekühlt)" auf Seite 28 "Technische Daten: Flexlite GF 400 A (gasgekühlt)" auf Seite 30 "Technische Daten: Flexlite GF 400 A wassergekühlt" auf Seite 32 "Technische Daten: Flexlite GF 400 A Carsat (wassergekühlt)"... -
Seite 26: Technische Daten: Flexlite Gf 300 A (Gasgekühlt)
Flexlite GF Bedienungsanleitung - DE 6.1 Technische Daten: Flexlite GF 300 A (gasgekühlt) Flexlite GF 303G Merkmal Wert Schweißprozess MIG/MAG Stromdüse M10x1 Führungsmethode Manuell Kühlart Kühlmitteldurchsatz (l/min) Max. Kühlmittel Druck (bar) Min. Kühlleistung bei 1,0 l/min* (kW) IEC 60974-7 Min. Durchsatz (l/min) Min. - Seite 27 Flexlite GF Bedienungsanleitung - DE Halsabmessungen: Länge x (mm) (siehe nachstehende Abbildung) Höhe y (mm) (siehe nachstehende Abbildung) Halswinkel ɑ (°) (siehe nachstehende Abbildung) Normen IEC 60974-7 ISO 21904-3 Brennerlänge (m) 3,5 / 5 * Gemessen mit der längsten verfügbaren Brennerlänge.
-
Seite 28: Technische Daten: Flexlite Gf 300 A (Wassergekühlt)
Flexlite GF Bedienungsanleitung - DE 6.2 Technische Daten: Flexlite GF 300 A (wassergekühlt) Flexlite GF 303W Merkmal Wert Schweißprozess MIG/MAG Stromdüse M10x1 Führungsmethode Manuell Kühlart Wasser Kühlmitteldurchsatz (l/min) Max. Kühlmittel Druck (bar) Min. Kühlleistung bei 1,0 l/min* (kW) IEC 60974-7 Min. - Seite 29 Flexlite GF Bedienungsanleitung - DE Halsabmessungen: Länge x (mm) (siehe nachstehende Abbildung) Höhe y (mm) (siehe nachstehende Abbildung) Halswinkel ɑ (°) (siehe nachstehende Abbildung) Normen IEC 60974-7 ISO 21904-3 Brennerlänge (m) 3,5 / 5 * Gemessen mit der längsten verfügbaren Brennerlänge.
-
Seite 30: Technische Daten: Flexlite Gf 400 A (Gasgekühlt)
Flexlite GF Bedienungsanleitung - DE 6.3 Technische Daten: Flexlite GF 400 A (gasgekühlt) Flexlite GF 403G Merkmal Wert Schweißprozess MIG/MAG Stromdüse M10x1 Führungsmethode Manuell Kühlart Kühlmitteldurchsatz (l/min) Max. Kühlmittel Druck (bar) Min. Kühlleistung bei 1,0 l/min* (kW) IEC 60974-7 Min. Durchsatz (l/min) Min. - Seite 31 Flexlite GF Bedienungsanleitung - DE Halsabmessungen: Länge x (mm) (siehe nachstehende Abbildung) Höhe y (mm) (siehe nachstehende Abbildung) Halswinkel ɑ (°) (siehe nachstehende Abbildung) Normen IEC 60974-7 ISO 21904-3 Brennerlänge (m) 3,5 / 5 * Gemessen mit der längsten verfügbaren Brennerlänge.
-
Seite 32: Technische Daten: Flexlite Gf 400 A Wassergekühlt
Flexlite GF Bedienungsanleitung - DE 6.4 Technische Daten: Flexlite GF 400 A wassergekühlt Flexlite GF 403W Merkmal Wert Schweißprozess MIG/MAG Stromdüse M10x1 Führungsmethode Manuell Kühlart Wasser Kühlmitteldurchsatz (l/min) Max. Kühlmittel Druck (bar) Min. Kühlleistung bei 1,0 l/min* (kW) IEC 60974-7 Min. - Seite 33 Flexlite GF Bedienungsanleitung - DE Halsabmessungen: Länge x (mm) (siehe nachstehende Abbildung) Höhe y (mm) (siehe nachstehende Abbildung) Halswinkel ɑ (°) (siehe nachstehende Abbildung) Normen IEC 60974-7 ISO 21904-3 Brennerlänge (m) 3,5 / 5 * Gemessen mit der längsten verfügbaren Brennerlänge.
-
Seite 34: Technische Daten: Flexlite Gf 400 A Carsat (Wassergekühlt)
Flexlite GF Bedienungsanleitung - DE 6.5 Technische Daten: Flexlite GF 400 A Carsat (wassergekühlt) Flexlite GF 403WCS Merkmal Wert Schweißprozess MIG/MAG Stromdüse M10x1 Führungsmethode Manuell Kühlart Wasser Kühlmitteldurchsatz (l/min) Max. Kühlmittel Druck (bar) Min. Kühlleistung bei 1,0 l/min* (kW) IEC 60974-7 Min. - Seite 35 Flexlite GF Bedienungsanleitung - DE Halsabmessungen: Länge x (mm) (siehe nachstehende Abbildung) Höhe y (mm) (siehe nachstehende Abbildung) Halswinkel ɑ (°) (siehe nachstehende Abbildung) Normen IEC 60974-7 ISO 21904-3 Brennerlänge (m) * Gemessen mit der längsten verfügbaren Brennerlänge. Halsabmessungen, WCS-Modell: ©...
-
Seite 36: Bestellnummern
7. BESTELLNUMMERN Tipp: Die Buchstaben bei den Produktmodellnamen stehen für: W = wassergekühlt, G = gasgekühlt, CS = Carsat-Modell. Flexlite GF Produkt Bestellnummer 3,5 m: 5 m: Flexlite GF 303G GF303G35 GF303G5 Flexlite GF 303W GF303W35 GF303W5 Flexlite GF 403G GF403G35...
