E i n l a g i g e s S c h i e n e n S y s t e m - H o r i z o n t a l e M o d u l A u s r i c h t u n g
B
A A
B
A - A
B - B
E i n l a g i g e s S c h i e n e n S y s t e m - H o r i z o n t a l e M o d u l A u s r i c h t u n g
! 15 Nm
250mm
!
Achtung!
Die folgende Ziegelbearbeitung gilt nur für Falzziegel. Bei Flach-
ziegeln beachten Sie bitte Seite 44-46.

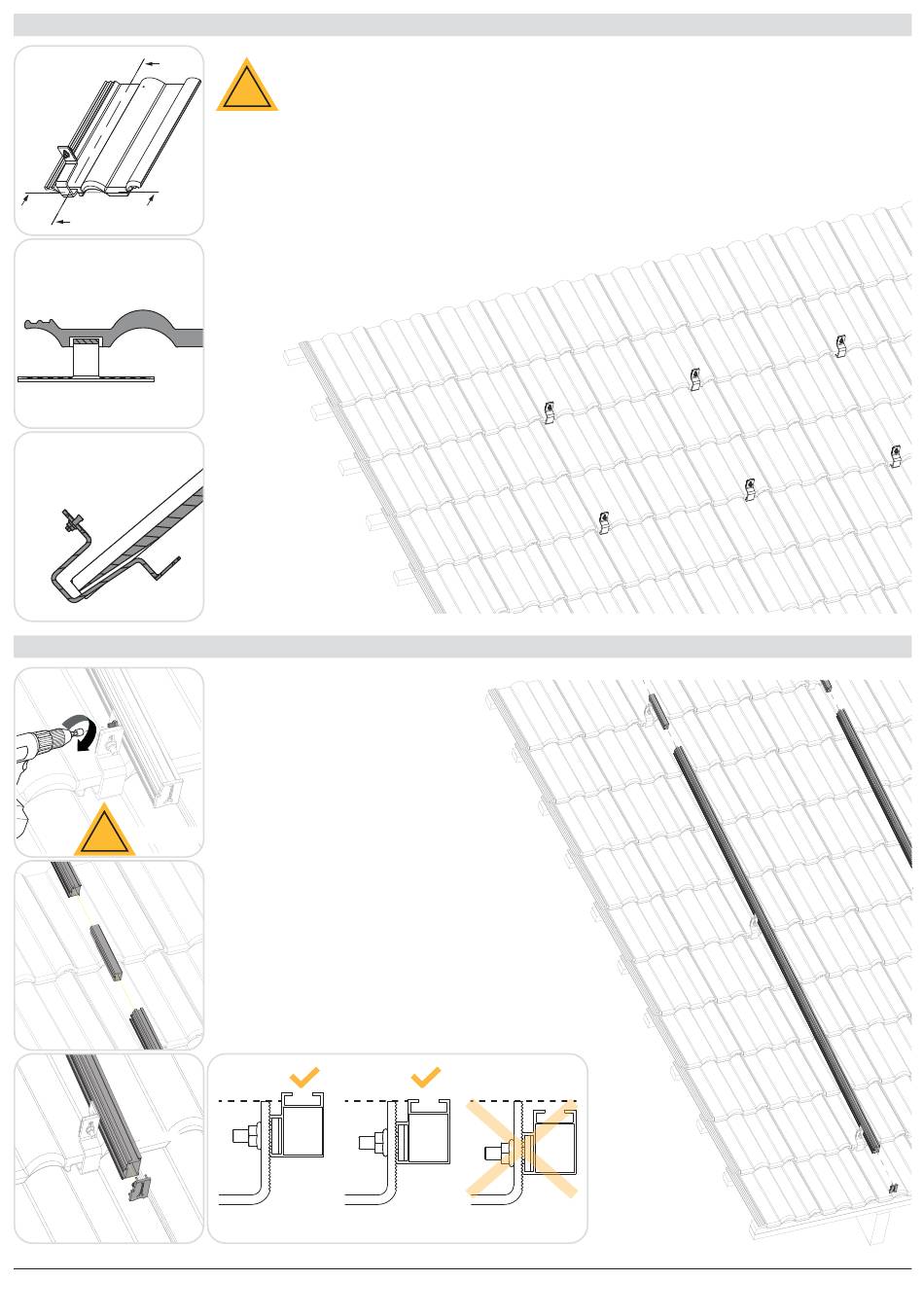

Bearbeiten Sie die Ziegel über den Dachhaken mit einem
Winkelschleifer. Bearbeiten Sie den Ziegel gemäß Detailansicht
A-A und B-B.
Renusol VS+ | 09/2020 | 9/54
