Renusol VS+ Installationsanleitung Seite 18

E i n l a g i g e s S c h i e n e n S y s t e m - V e r t i k a l e M o d u l A u s r i c h t u n g
E i n l a g i g e s S c h i e n e n S y s t e m - V e r t i k a l e M o d u l A u s r i c h t u n g
18/54 | Renusol VS+ | 09/2020
!

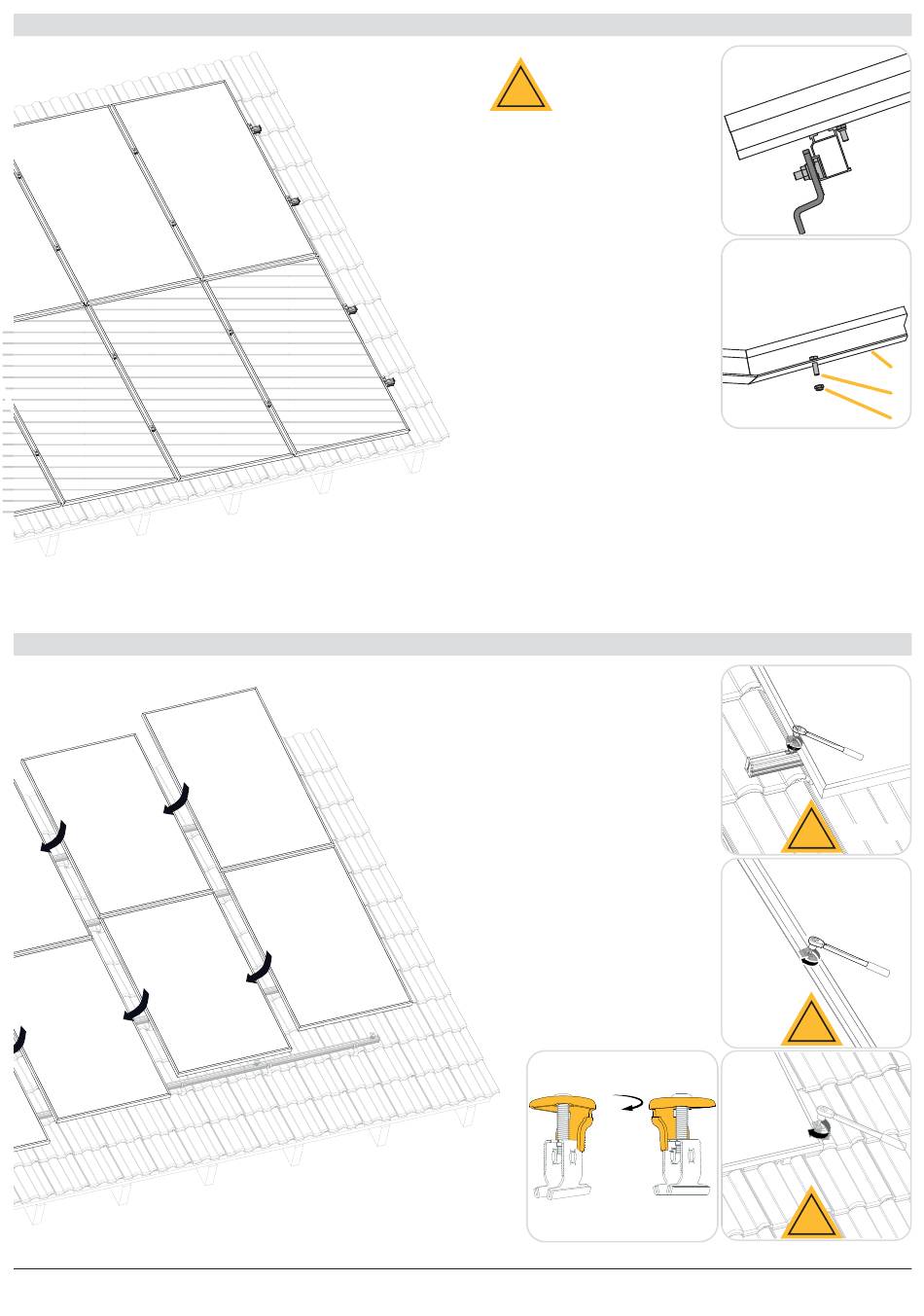

Achtung!
Vor der Installation der Module sollten die
Module der untersten Reihe mit einer Abrut-
schsicherung versehen werden.
Ziehen Sie dazu die M6x20 mm Schrauben
(mit nach untem zeigender Welle/ Gewinde)
mit M6 Muttern in den Befestigungspunkten
des Moduls an. Platzieren Sie die Module der
untersten Reihe, so dass der Rutschschutz
anliegt und die Kante der niedrigsten Mon-
tageschiene (Abb. B) anschlägt.
Hinweis: Der Anti-Rutsch-Schutz kann nur
bei Modulen mit den entsprechenden Befes-
tigungslöchern verwendet werden.
90°
A
B
C
! 13 Nm
! 13 Nm
! 13 Nm
