Renusol VS+ Installationsanleitung Seite 38

E i n l a g i g e s S c h i e n e n S y s t e m m i t V e r s c h r a u b u n g i n d e r H o l z v e r s c h a l u n g - V e r t i k a l e M o d u l A u s r i c h t u n g
A
B
C
E i n l a g i g e s S c h i e n e n S y s t e m m i t V e r s c h r a u b u n g i n d e r H o l z v e r s c h a l u n g - V e r t i k a l e M o d u l A u s r i c h t u n g
! 13 Nm
! 13 Nm
! 13 Nm
38/54 | Renusol VS+ | 09/2020
!

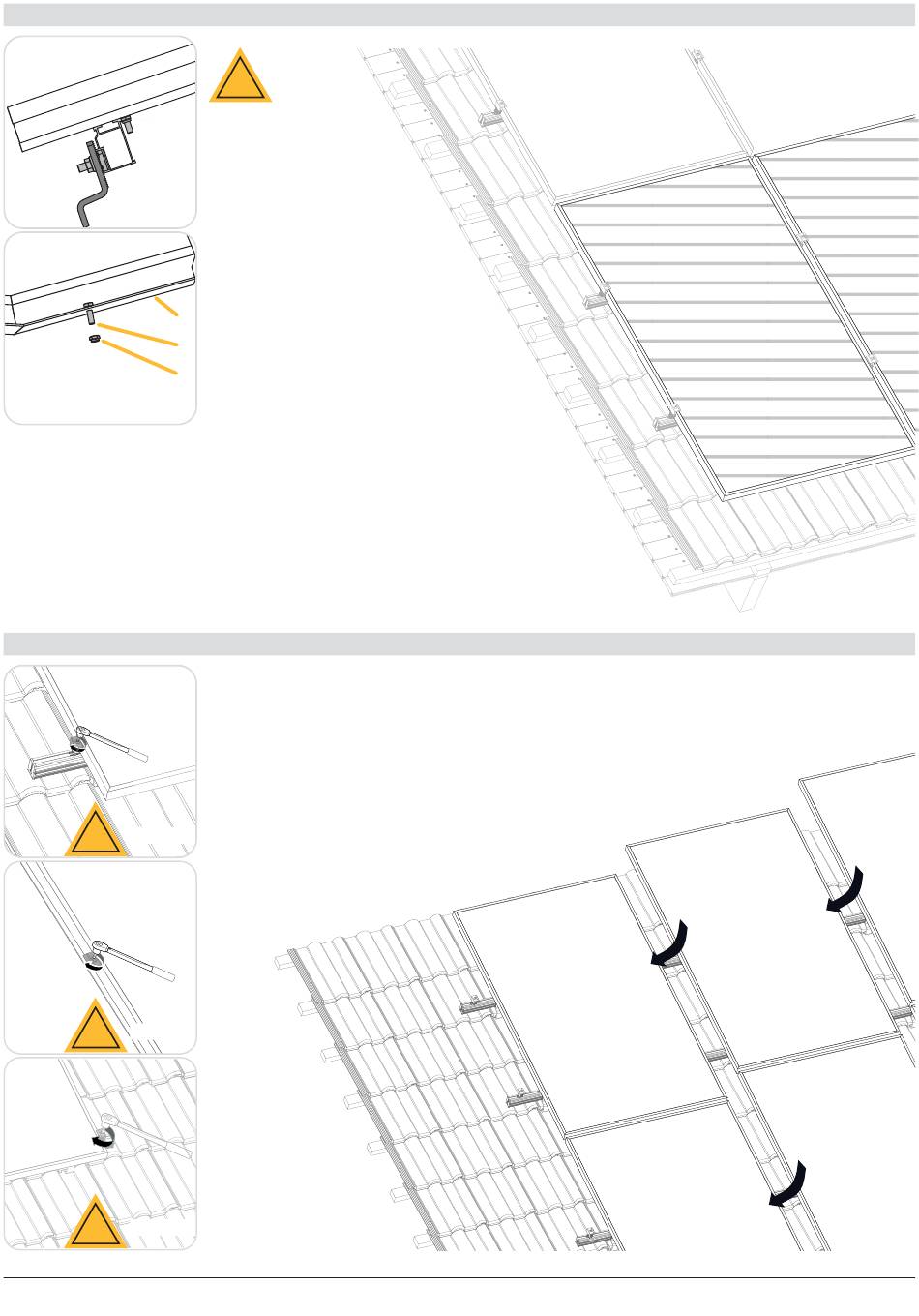

Achtung!
Vor der Installation der Module sollten
die Module der untersten Reihe mit
einem rutschfesten Schutz versehen
werden.
Ziehen Sie dazu die M6x20 mm
Schrauben (mit nach unten zeigender
Welle/ Gewind) mit M6 Muttern in den
Befestigungspunkten des Moduls an.
Platzieren Sie die Module der unter-
sten Reihe, so dass der Rutschschutz
anliegt und die Kante der niedrigsten
Montageschiene (Abb. B) anschlägt.
Hinweis: Der Anti-Rutsch-Schutz kann
nur bei Modulen mit den entsprechen-
den Befestigungslöchern verwendet
werden.
