D o p p e l l a g i g e s S c h i e n e n S y s t e m - H o r i z o n t a l e M o d u l A u s r i c h t u n g
D o p p e l l a g i g e s S c h i e n e n S y s t e m - H o r i z o n t a l e M o d u l A u s r i c h t u n g
d
d

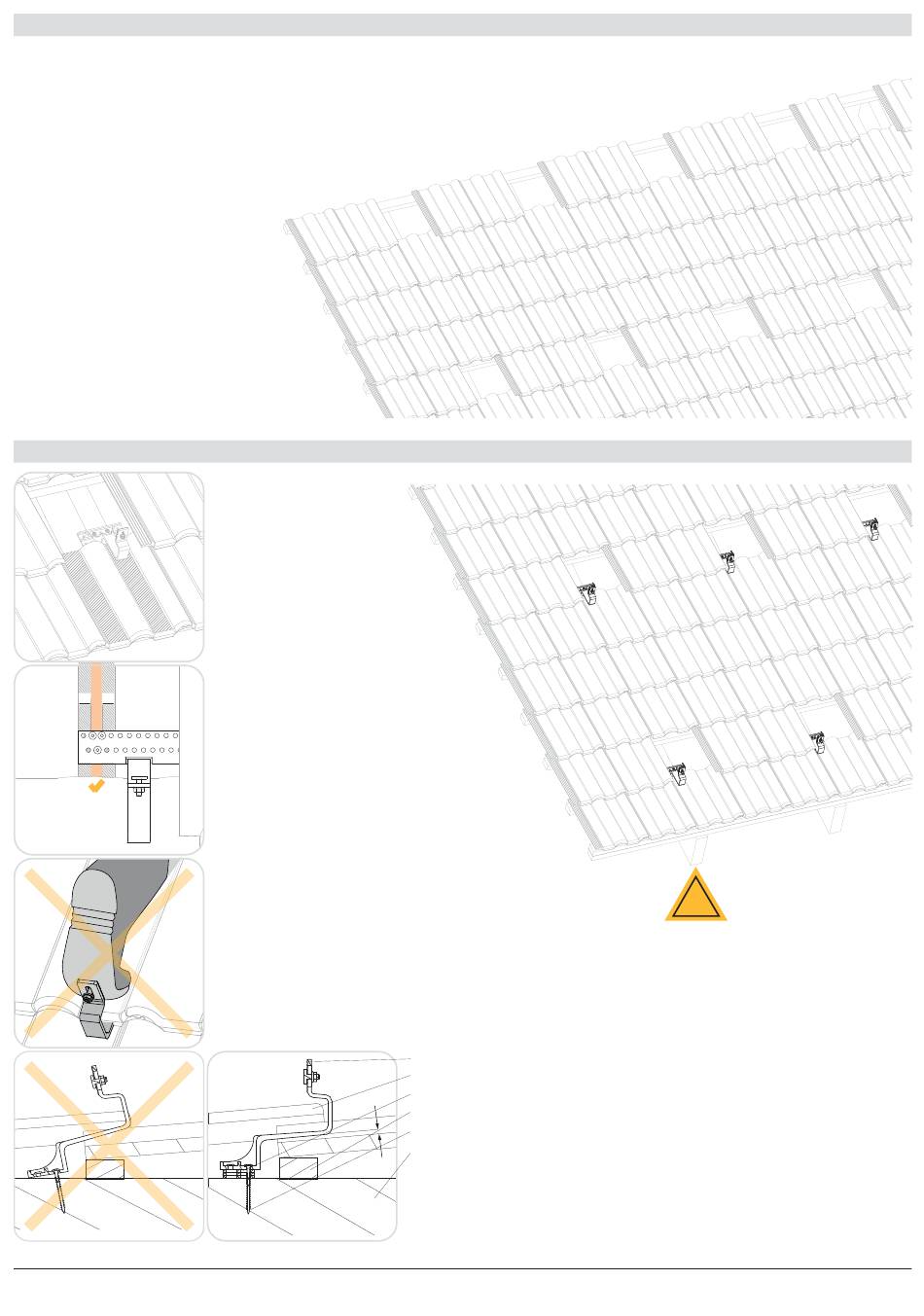

Dachhaken
Dachziegel
Distanzplatte
Dachlatte
Holzschraube
Sparren
!
Achtung!
Nutzen Sie das Lochbild des Dachhakens um den
Dachhaken im Muldenbereich des Ziegels zu
platzieren. Verschrauben Sie den Dachhaken nur
im zulässigen Bereich. Halten Sie einen Abstand
von 3x Ø Holzschraube zur Außenkante des
Dachsparrens frei. Verwenden Sie den Dachhaken
nicht als Tritt.
Der Ausleger des Dachhakens soll im montier-
ten Zustand ca. 5mm Abstand zum Dachziegel
aufweisen.
Die Anzahl der Schrauben entnehmen Sie bitte
Seite 49-50.
Renusol VS+ | 09/2020 | 21/54
