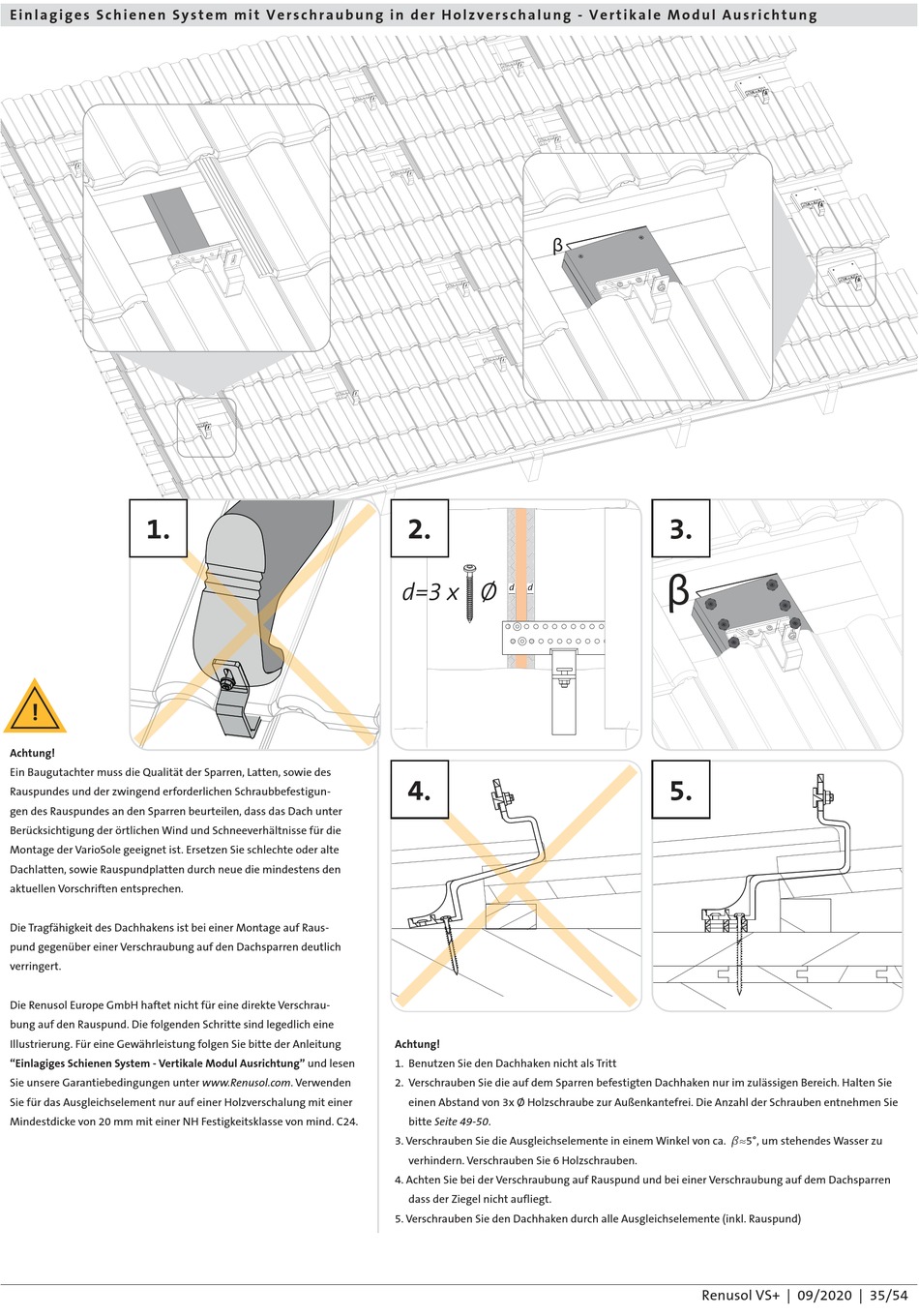

E i n l a g i g e s S c h i e n e n S y s t e m m i t V e r s c h r a u b u n g i n d e r H o l z v e r s c h a l u n g - V e r t i k a l e M o d u l A u s r i c h t u n g
1.
!
Achtung!
Ein Baugutachter muss die Qualität der Sparren, Latten, sowie des
Rauspundes und der zwingend erforderlichen Schraubbefestigun-
gen des Rauspundes an den Sparren beurteilen, dass das Dach unter
Berücksichtigung der örtlichen Wind und Schneeverhältnisse für die
Montage der VarioSole geeignet ist. Ersetzen Sie schlechte oder alte
Dachlatten, sowie Rauspundplatten durch neue die mindestens den
aktuellen Vorschriften entsprechen.
Die Tragfähigkeit des Dachhakens ist bei einer Montage auf Raus-
pund gegenüber einer Verschraubung auf den Dachsparren deutlich
verringert.
Die Renusol Europe GmbH haftet nicht für eine direkte Verschrau-
bung auf den Rauspund. Die folgenden Schritte sind legedlich eine
Illustrierung. Für eine Gewährleistung folgen Sie bitte der Anleitung
"Einlagiges Schienen System - Vertikale Modul Ausrichtung" und lesen
Sie unsere Garantiebedingungen unter www.Renusol.com. Verwenden
Sie für das Ausgleichselement nur auf einer Holzverschalung mit einer
Mindestdicke von 20 mm mit einer NH Festigkeitsklasse von mind. C24.
β
2.
d=3 x Ø
d
d
4.
Achtung!
1. Benutzen Sie den Dachhaken nicht als Tritt
2. Verschrauben Sie die auf dem Sparren befestigten Dachhaken nur im zulässigen Bereich. Halten Sie
einen Abstand von 3x Ø Holzschraube zur Außenkantefrei. Die Anzahl der Schrauben entnehmen Sie
bitte Seite 49-50.
3. Verschrauben Sie die Ausgleichselemente in einem Winkel von ca. b≈5°, um stehendes Wasser zu
verhindern. Verschrauben Sie 6 Holzschrauben.
4. Achten Sie bei der Verschraubung auf Rauspund und bei einer Verschraubung auf dem Dachsparren
dass der Ziegel nicht aufliegt.
5. Verschrauben Sie den Dachhaken durch alle Ausgleichselemente (inkl. Rauspund)
3.
β
5.
Renusol VS+ | 09/2020 | 35/54
