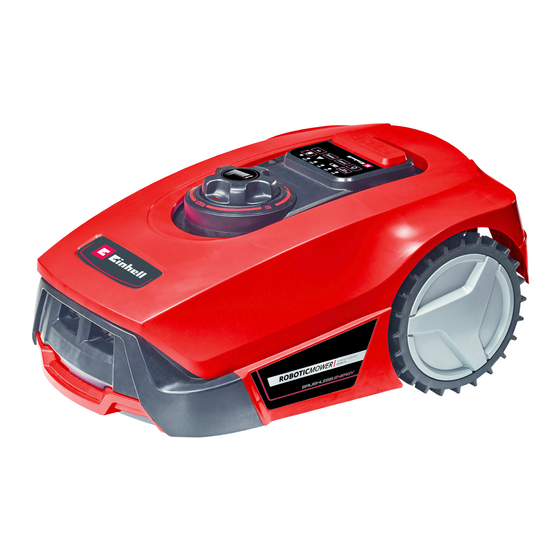

EINHELL GC-RM 500 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Rasenmäher
  5. GC-RM 500
  6. Originalbetriebsanleitung
EINHELL GC-RM 500 Originalbetriebsanleitung

EINHELL GC-RM 500 Originalbetriebsanleitung

Mähroboter
Vorschau ausblenden Andere Handbücher für GC-RM 500:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

D
Originalbetriebsanleitung
Mähroboter
F
Instructions d'origine
Tondeuse robot
I
Istruzioni per l'uso originali
Robot tagliaerba
NL
Originele handleiding
Maairobot
E
Manual de instrucciones original
Robot cortacésped
P
Manual de instruções original
Robô corta-relvas
2
Art.-Nr.: 34.139.30
Anl_GC_RM_500_SPK2.indb 1
Anl_GC_RM_500_SPK2.indb 1
GC-RM 500
I.-Nr.: 21020
16.02.2021 14:19:32
16.02.2021 14:19:32
