5. Kommunikationsvorrichtungen

Die zentrale Stromversorgungssysteme Trimod MCS sind mit zwei seriellen Ports RS232, einer Kontaktschnittstelle, einem
Ausgang mit logischen Ebenen an der Buchse DB15 und einem Steckplatz SNMP versehen.
Die Kommunikationsschnittstellen befinden sich an der Rückseite des Geräts. Der serielle Port RS232, der der Wartung
dient, befindet sich im Inneren der Tür des zentralen Stromversorgungssystems, oberhalb der ersten Reihe von Leistungs-
modulen.
ACHTUNG
Zur Sicherheit des Bedieners müssen die Schnittstellen so angeschlossen werden, dass:
- die zwischen zwei Leitern, die an die Schnittstelle angeschlossen sind, und zwischen einem dieser Leiter und die Erde,
die Spitzenspannung niedriger als 42V oder niedriger als 60Vdc ist.
- die Isolationsspannung zwischen irgend einem Leiter, der an die Schnittstelle angeschlossen ist, und die Erde mindes-
tens 1500Vac beträgt.
5.1

Serielle Ports RS232

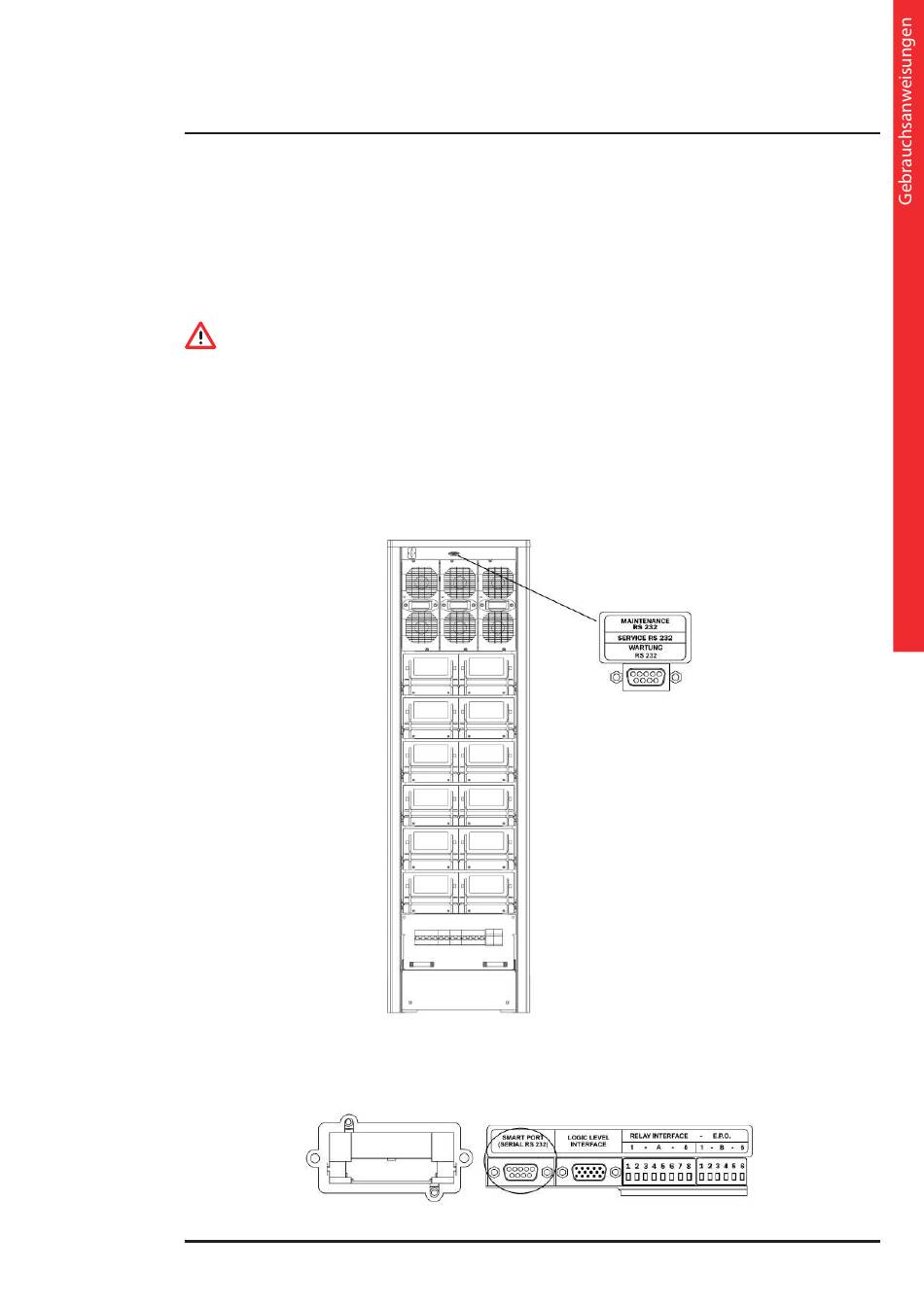

Der erste der beiden seriellen Ports RS232 dient der Wartung und befindet sich oberhalb der ersten Reihe von Leistungs-
modulen, also an einer Stelle, die nur dem qualifizierten Techniker zugänglich ist, der den Schlüssel-Tür besitzt. Der Port
RS232 zur Wartung dient ausschließlich der Diagnostik und der Aktualisierung der Firmware des Geräts.
Der zweite serielle Port, auch „Benutzer-Port" genannt, befindet sich an der Rückseite des zentralen Stromversorgungs-
systems. Über diesen Port können mittels einem Computer, eine Reihe von Daten über den Betrieb des Geräts abgerufen
und das unbemannte Ausschalten des Betriebssystem kontrolliert werden.
