3. Technologische Beschreibung

3.1

Die Technologie Trimod MCS

LEGRAND® hat ein innovatives und einzigartiges Projekt entwickelt: Trimod MCS, das zentrales Stromversorgungssystem
mit Leistungen zu 3, 5, 7, 10, 15, 20, 30, 40, 60 und 80 kVA.
Zugrunde des Projekts liegen Konzepte wie Modularität, Erweiterbarkeit und Redundanz, um die höchste Zuverlässigkeit
und erhebliche Energieeinsparungen zu gewährleisten.
Trimod MCS ist ein zentrales Stromversorgungssystem, das gemäß EN 50171 zum Schutz der Stromversorgung von Not-
fall- und Sicherheitssystemen entwickelt wurde. Einige seiner Merkmale sind:
- Dauerüberlastbarkeit von 120% der Nennleistung;
- Batterien mit einer erwarteten Lebensdauer von 10 Jahren;
- Verpolungsschutz der Batterie;
- Schutz gegen vollständige Entladungen;
- Kurzschlussschutz;
- Hochstrom-Batterieladegerät für 12-Stunden-Ladung;
- Metallgehäuse IP20 nach EN 60598-1.
In Gegenwart einer Versorgung am Eingang ist der Ausgang des zentralen Stromversorgungssystems aktiviert. Sie kön-
nen diese Einstellung über das Bedienfeld ändern. Sollte die Versorgung am Eingang ausfallen, wird der Ausgang von den
Akkus des zentralen Stromversorgungssystems versorgt.
Trimod MCS ist ein modulares zentrales Stromversorgungssystem, dessen Grundmodul eine programmierbare einphasige
Leistung ist, durch die Ein- und Ausgang nach Wunsch konfiguriert werden können. Somit können ein- und ausgehende
Drei- oder Einphasenspannung nach Wunsch als dreiphasig/dreiphasig, dreiphasig/einphasig, einphasig/dreiphasig oder
einphasig/einphasig gestaltet werden. Es können auch gleichzeitig am Ausgang ein- und dreiphasige Linien oder zwei
oder mehr einphasige Linien mit unterschiedlicher Leistung eingerichtet werden.
Jede Konfiguration kann eine vollständige oder teilweise Redundanz vorsehen; es können beispielsweise am Ausgang
eine normale Dreiphasenleitung (oder redundante Leitung) und eine redundante (oder normale) Einphasenleitung vor-
handen sein.
Die Philosophie der Modularität wurde auch auf die Akkus erweitert, die in einzelnen herausnehmbaren Kästen geliefert
werden und Installation und Wartung erleichtern.
Die USV-Einheit wird durch eine Steuerplatine gesteuert.
Die Steuerplatine (CM) und die Leistungsmodule (PM) sind über eine einzige Adresse im Inneren des Systems identifiziert,
wie nachstehend beschrieben:

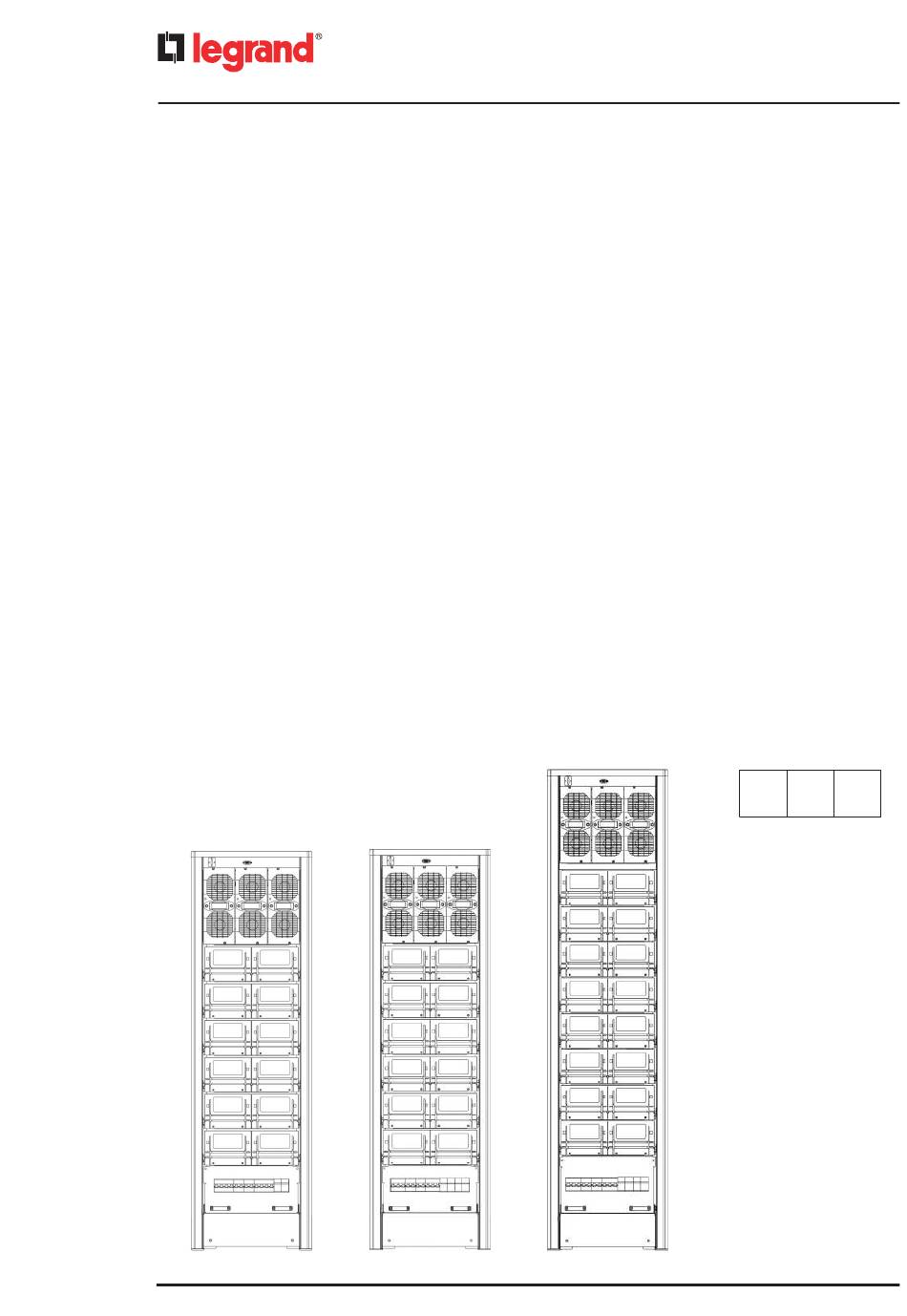

CM 0 PM 0 PM 1 PM 2
Trimod MCS 3-5-10 Trimod MCS 20 Trimod MCS 7-15
