– 1 kit sondes code 8092250 avec sonde
température extérieure (SE), sonde re-
foulement cascade (SRC) et câble rac-
cordement fiches RS-485.
ATTENTION : Pour le branchement élec-
trique des sondes et des modules, voir le
schéma de la page 17.

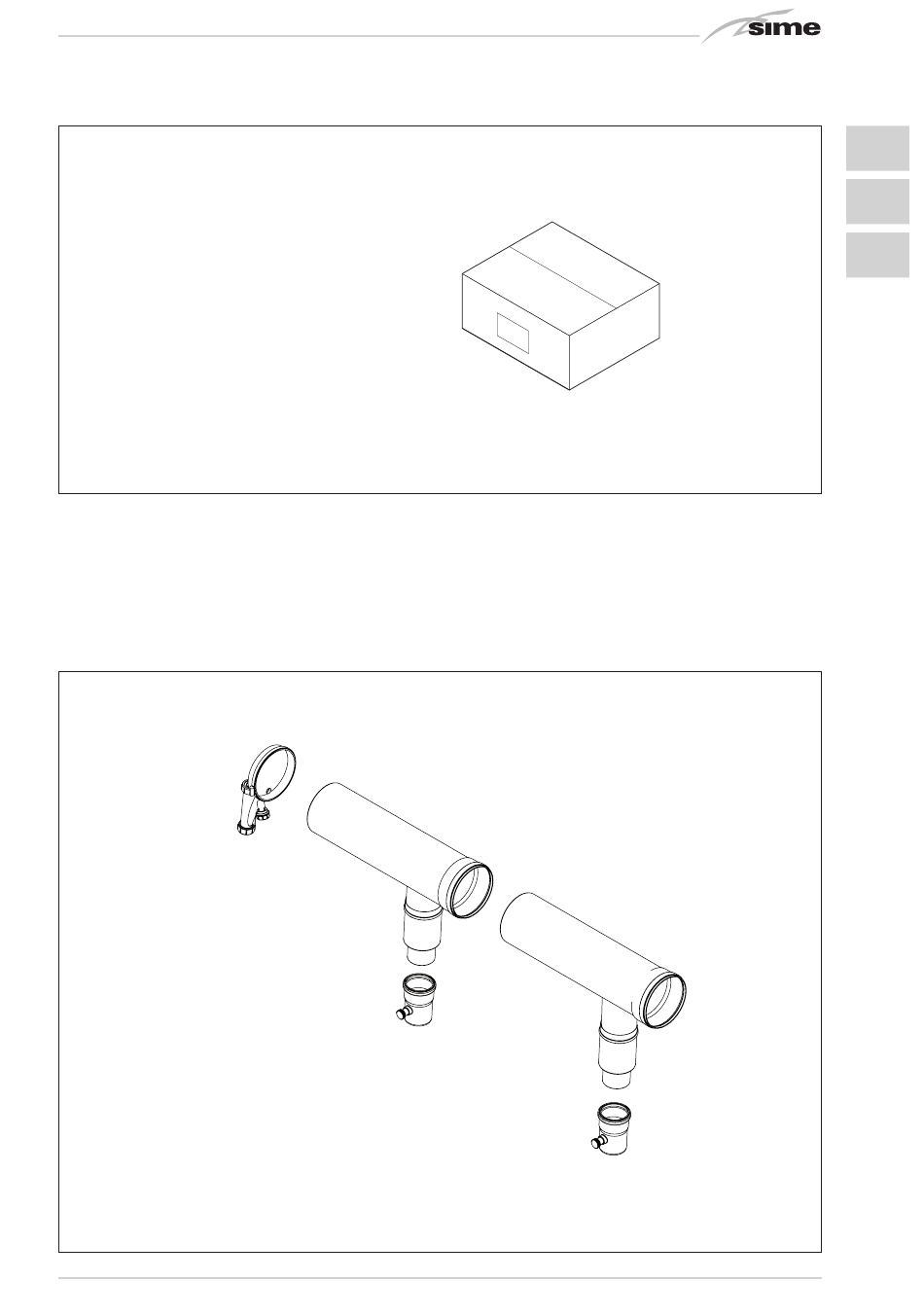

1.9 COMPOSITION DU GROUPE D'ÉVACUATION DES FUMÉES (fig. 5)
– Groupe d'évacuation des fumées formé par :
2 collecteurs ø 160 code 5192950
2 rallonges L. 150 ø 80 code 6296539
1 fermeture collecteur code 5192960.
ATTENTION : Pour faciliter l'accouplement des éléments
qui composent le groupe, appliquer sur les joints d'étan-
chéité le contenu du tube fourni.
Cod. 5192960
Cod. 5192950
Cod. 6296539
L= 150
Cod. 5192950
Cod. 6296539
L= 150
