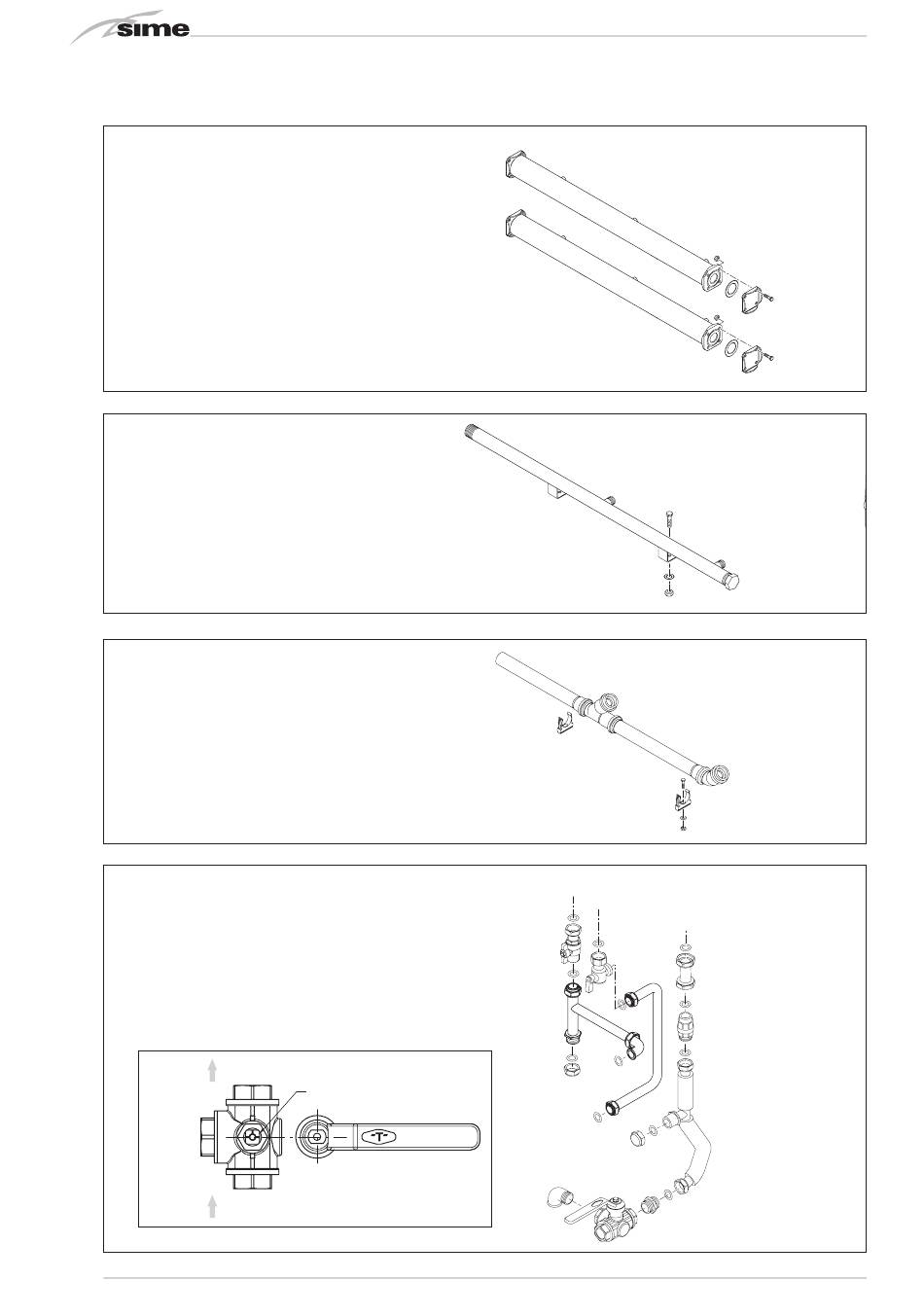

- 2 collecteurs de refoulement/retour généra-
teurs code 6291958 revêtus de polyuréthane
avec des brides pleines, joints, écrous et vis
de fixation M12
- 1 collecteur gaz pour code 6286312, joints et
vis de fixation M8.
Le collecteur est fourni sans bouchon de fer-
meture.
– 1 collecteur d'évacuation du condensat code
5193002 équipé d'étriers, écrous et vis de
fixation M8.
– 2 kits de robinets refoulement installation/évacuation à trois
voies/gaz, tuyaux de raccordement, mamelon 3/4", clapet
de retenue et joints pour le raccordement de deux modules
MURELLE HE 35 ErP.
ATTENTION : Avant de monter les robinets d'évacuation à
trois voies, orienter l'arbre de réglage de la bille comme
indiqué sur la figure.
MAMELON 3/4"
NIPPLO 3/4"
CURVA DI
COURBE
SCARICO
D'ÉVACUATION
COLLECTEUR
COLLETTORE
DI RITORNO
DE RETOUR
8
ORIENTATION DE L'ARBRE
ORIENTAMENTO ALBERO
REGOLAZIONE SFERA
RÉGLAGE BILLE
POSITION MONTAGE LEVIER
POSIZIONE MONTAGGIO LEVA
M
G
R
M
G
R
Fig. 4/d
Fig. 4/e
Fig. 4/f
M
Refoulement
de l'installation
R
Retour
de l'installation
G
Alimentation de gaz
Fig. 4/g
