–..2.Sammelkanäle.für.Vorlauf/Rücklauf.Gene-
ratoren,. Art.. Nr.. 6291958,. mit. Polyurethan-
verkleidung.und.Blindflanschen,.Dichtungen,.
Befestigungsmuttern.und.-schrauben.M12
–..1.Gas-Sammelkanal,.Art..Nr..6286312,.Befes-
tigungsmuttern.und.-schrauben.M8.
. Der.Sammelkanal.wird.ohne.Verschlussstop-
fen.geliefert.
–..1. Kondensatabfluss-Sammelkanal,. Art.. Nr..
5193002,. inkl.. Bügeln,. Befestigungsmuttern.
und-schrauben.M8.
–..2. Sätze. 3-Wege-/Gas-Hähne. für. Anlagenvorlauf/Ablass,. An-
schlussleitungen,.Nippel.3/4",.Rückschlagventil.und.Dichtun-
gen.zur.Verbindung.der.zwei.Module."MURELLE HE 35 R ErP"

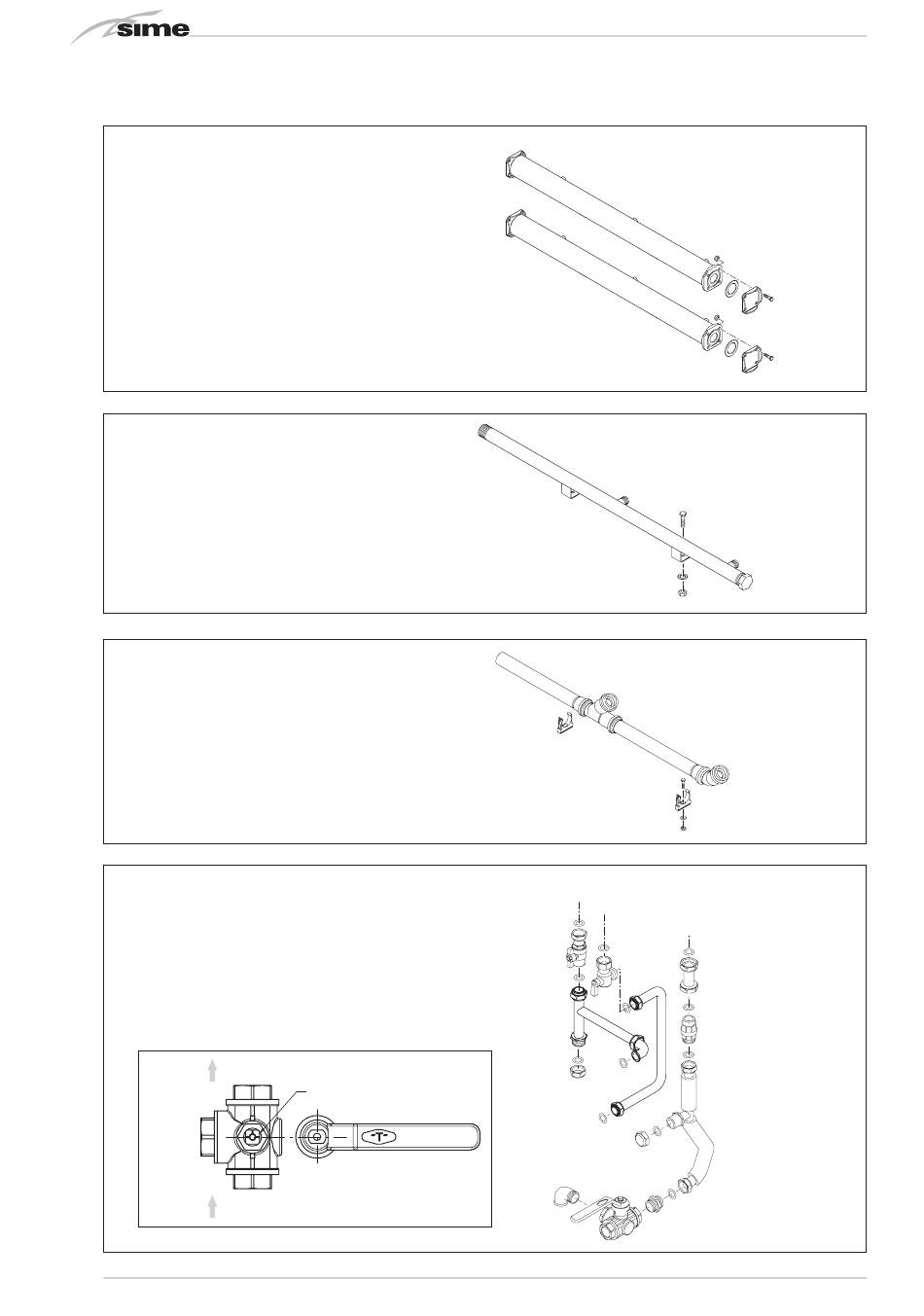

ACHTUNG: Vor der Montage der Drei-Wege-Ablasshähne die
Welle zur Einstellung der Kugel wie in der Abbildung gezeigt
ausrichten.
NIPPEL.3/4"
NIPPLO 3/4"
CURVA DI
ABLASSKURVE
SCARICO
SAMMELKANAL
COLLETTORE
DI RITORNO
RÜCKLAUF
44
AUSRICHTUNG.WELLE
ORIENTAMENTO ALBERO
REGOLAZIONE SFERA
FÜR.KUGELEINSTELLUNG
MONTAGEPOSITION.HEBEL
POSIZIONE MONTAGGIO LEVA
M
G
R
M
G
R
Abb..4/d
Abb..4/e
Abb..4/f
M.. Vorlauf.Anlage
R.. Rücklauf.Anlage
G. Gasversorgung
Abb..4/g
