2 MONTAGE DU CHÂSSIS DE SUPPORT SIMPLES MODULES

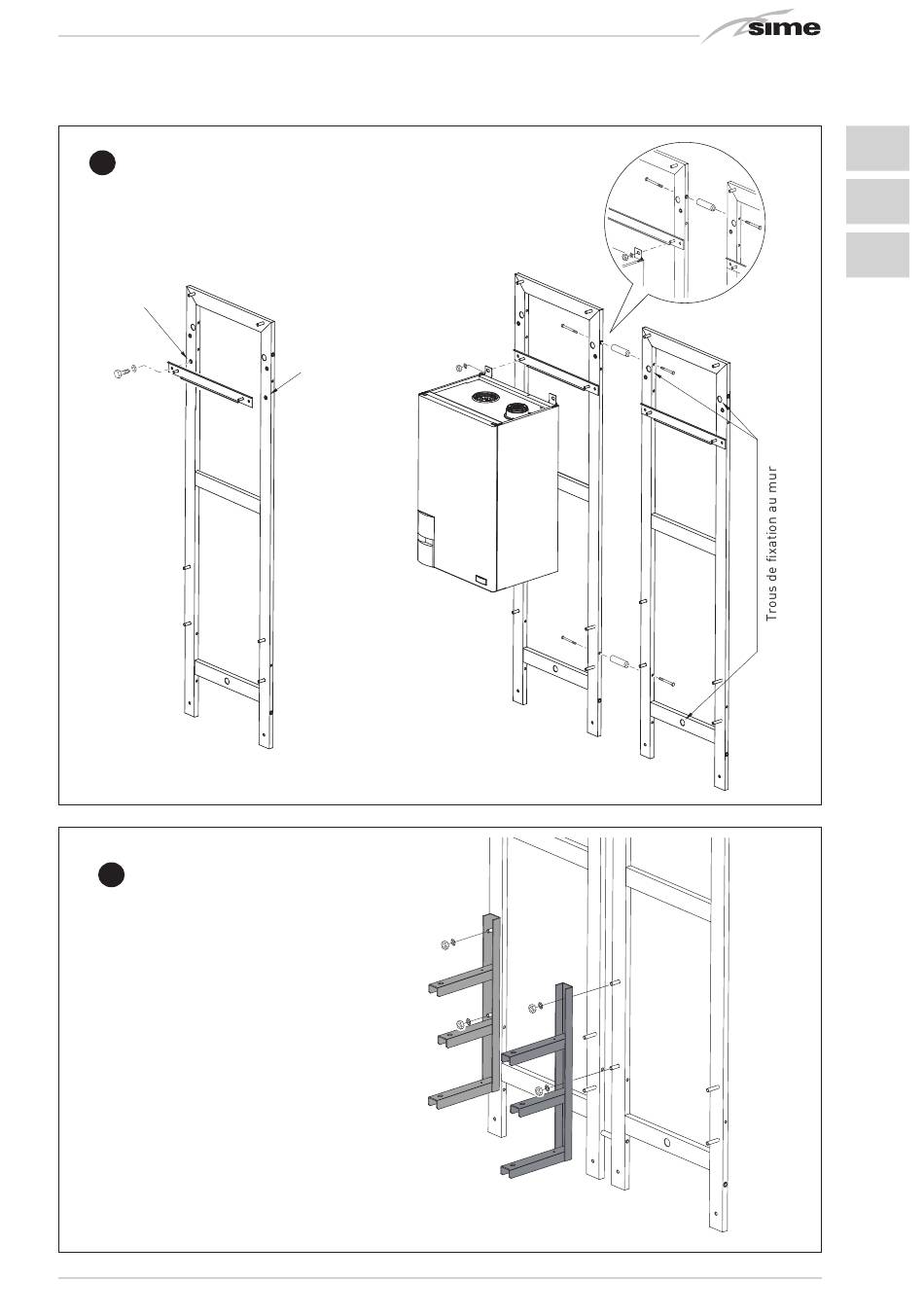

Visser les étriers de support des modules aux éléments du châssis
1
à l'aide des rondelles et des vis M8. Unir les éléments du châssis de
chaque module en les bloquant entre eux à l'aide des vis TE M8 x 75.
Fixer toute la structure au mur de la pièce centrale thermique.
Accrocher chaque module MURELLE HE 35 R ErP à la structure en
les bloquant avec les rondelles et les écrous M10.
Posizione
Position
trou
foro
Monter les deux étriers de soutien des collecteurs en
2
les fixant à la structure avec les quatre rondelles et
écrous M10.
Posizione
Position
trou
foro
