Funktion - Gardena MultiControl duo Betriebsanleitung

auswirken. Um die Gefahr von Situationen, die zu
schweren oder tödlichen Verletzungen führen kön-
nen, auszuschließen, sollten Personen mit einem
medizinischen Implantat vor dem Gebrauch dieses
Produkts ihren Arzt und den Hersteller des Implan-
tats konsultieren.

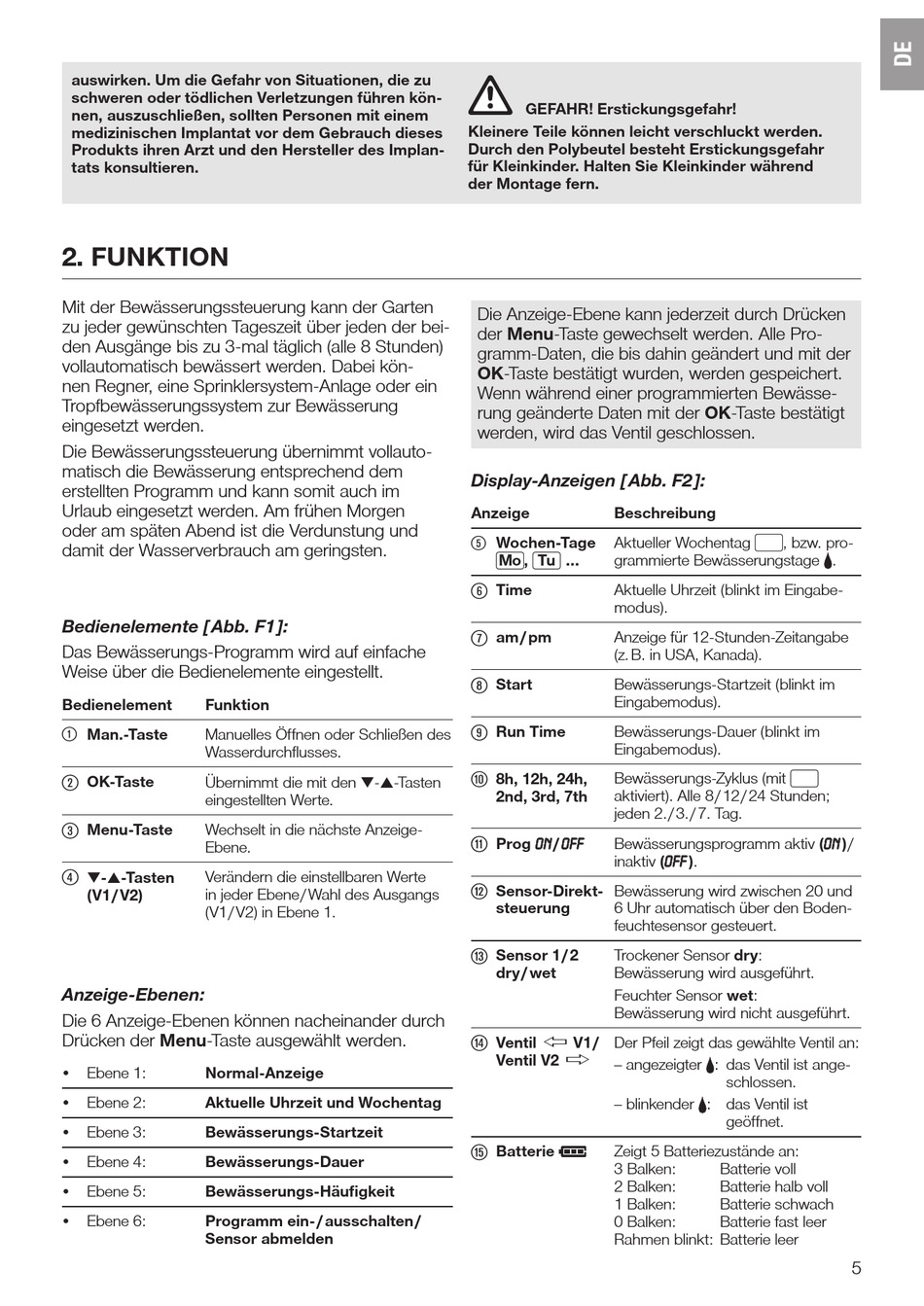

2. FUNKTION

Mit der Bewässerungssteuerung kann der Garten
zu jeder gewünschten Tageszeit über jeden der bei-
den Ausgänge bis zu 3-mal täglich (alle 8 Stunden)
vollautomatisch bewässert werden. Dabei kön-
nen Regner, eine Sprinklersystem-Anlage oder ein
Tropfbewässerungssystem zur Bewässerung
eingesetzt werden.
Die Bewässerungssteuerung übernimmt vollauto-
matisch die Bewässerung entsprechend dem
erstellten Programm und kann somit auch im
Urlaub eingesetzt werden. Am frühen Morgen
oder am späten Abend ist die Verdunstung und
damit der Wasserverbrauch am geringsten.
Bedienelemente [ Abb. F1 ]:
Das Bewässerungs-Programm wird auf einfache
Weise über die Bedienelemente eingestellt.
Bedienelement Funktion
(1)
Man.-Taste Manuelles Öffnen oder Schließen des
Wasserdurchflusses.
(2)
OK-Taste
Übernimmt die mit den ▼-▲-Tasten
eingestellten Werte.
(3)
Menu-Taste
Wechselt in die nächste Anzeige-
Ebene.
(4)
Verändern die einstellbaren Werte
▼-▲-Tasten
in jeder Ebene / Wahl des Ausgangs
(V1 / V2)
(V1 / V2) in Ebene 1.
Anzeige-Ebenen:
Die 6 Anzeige-Ebenen können nacheinander durch
Drücken der Menu-Taste ausgewählt werden.
Normal-Anzeige
• Ebene 1:
Aktuelle Uhrzeit und Wochentag
• Ebene 2:
• Ebene 3: Bewässerungs-Startzeit
Bewässerungs-Dauer
• Ebene 4:
• Ebene 5: Bewässerungs-Häufigkeit
Programm ein- / ausschalten /
• Ebene 6:
Sensor abmelden
GEFAHR! Erstickungsgefahr!
Kleinere Teile können leicht verschluckt werden.
Durch den Polybeutel besteht Erstickungsgefahr
für Kleinkinder. Halten Sie Kleinkinder während
der Montage fern.
Die Anzeige-Ebene kann jederzeit durch Drücken
der Menu-Taste gewechselt werden. Alle Pro-
gramm-Daten, die bis dahin geändert und mit der
OK-Taste bestätigt wurden, werden gespeichert.
Wenn während einer programmierten Bewässe-
rung geänderte Daten mit der OK-Taste bestätigt
werden, wird das Ventil geschlossen.
Display-Anzeigen [ Abb. F2 ]:
Anzeige Beschreibung
(5)
Wochen-Tage Aktueller Wochentag
Mo , Tu ... grammierte Bewässerungstage .
(6)
Time
Aktuelle Uhrzeit (blinkt im Eingabe-
modus).
(7)
am / pm Anzeige für 12-Stunden-Zeitangabe
(z. B. in USA, Kanada).
(8)
Start
Bewässerungs-Startzeit (blinkt im
Eingabemodus).
(9)
Run Time Bewässerungs-Dauer (blinkt im
Eingabemodus).
(10)
8h, 12h, 24h, Bewässerungs-Zyklus (mit
2nd, 3rd, 7th aktiviert). Alle 8 / 12 / 24 Stunden;
jeden 2. / 3. / 7. Tag.
(11)
Prog / Bewässerungsprogramm aktiv (
ON OFF
inaktiv (
(12)
Sensor-Direkt-
Bewässerung wird zwischen 20 und
steuerung
6 Uhr automatisch über den Boden-
feuchtesensor gesteuert.
(13)
Sensor 1 / 2 Trockener Sensor dry:
dry / wet Bewässerung wird ausgeführt.
Feuchter Sensor wet:
Bewässerung wird nicht ausgeführt.
(14)
Ventil ï V1 / Der Pfeil zeigt das gewählte Ventil an:
Ventil V2 ð
– angezeigter : das Ventil ist ange-
– blinkender : das Ventil ist
(15)
Batterie
Zeigt 5 Batteriezustände an:
3 Balken:
2 Balken:
1 Balken:
0 Balken:
Rahmen blinkt: Batterie leer
, bzw. pro-
ON
).
OFF
schlossen.
geöffnet.
Batterie voll
Batterie halb voll
Batterie schwach
Batterie fast leer
) /
5
