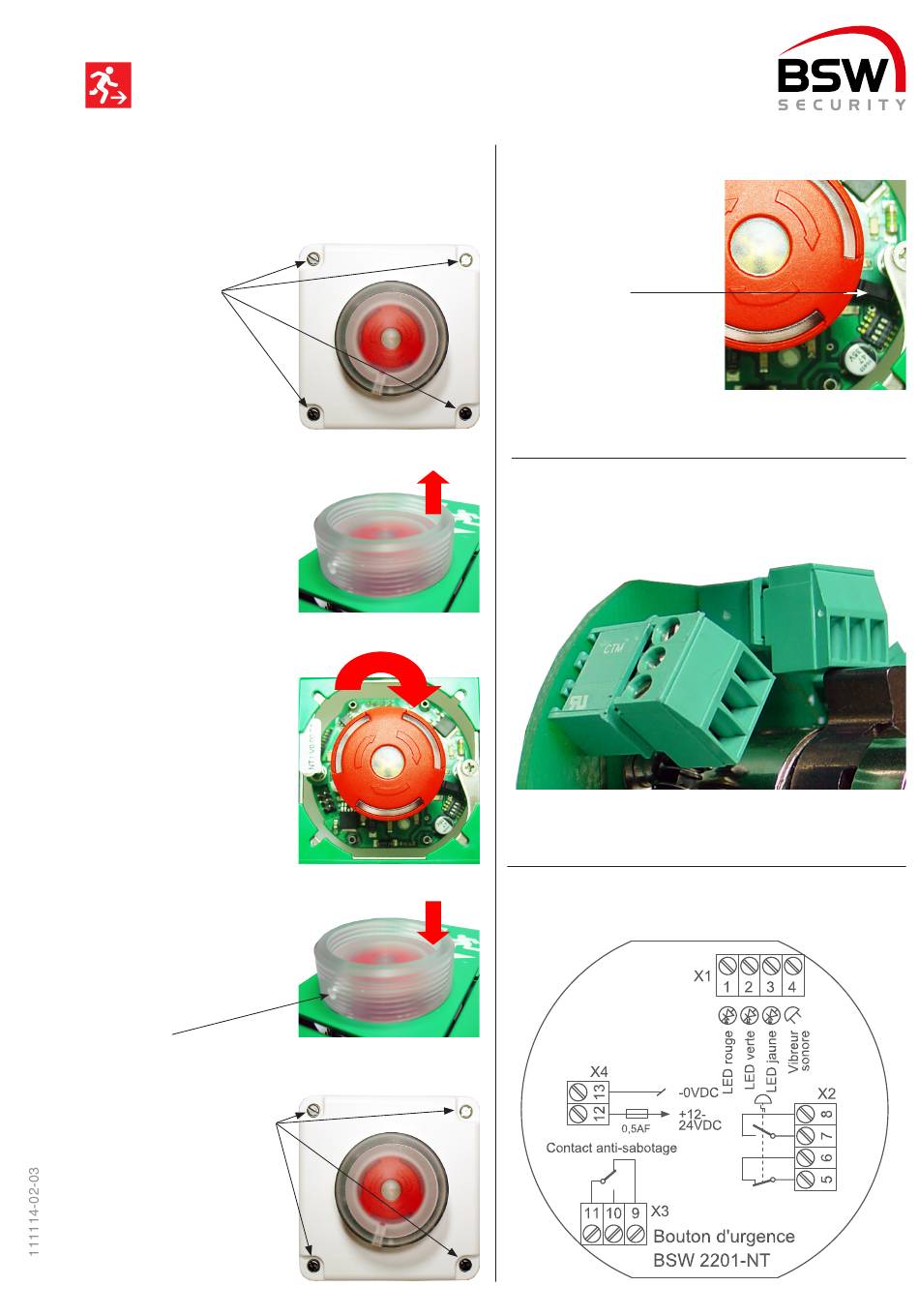

4 Réarmement du bouton
Lorsque le bouton d'urgence a été pressé, il reste enclen-
ché et doit être réarmé comme suit:
Enlever les vis du couvercle
pour version robuste NUP
et NAP
1.)
Retirer le capot transparent
par l'avant
2.)
Tourner le bouton d'urgence
dans le sens horaire jusqu'à
ce qu'il se débloque
3.)
Remettre en place le capot
transparent. Le repère doit
être dirigé vers le bas.
repère
Revisser le couvercle pour la
version robuste NUP ou NAP
bsw.swiss
Manuel bouton d'urgence avec LED (ouverture - fermeture)

5 Contact anti-sabotage

Le contact anti-sabotage
s'ouvre lorsque le panneau
frontal est retiré.
Contact anti-
sabotage
6 Câblage
Les bornes à vis enfichables (section du fil 0,05 à 1,5mm²)
facilitent le raccordement.
Schéma
7
Entrées de commutation négatif
